4. 1. Аудиодомофонные устройства и системы связи

• 4. 1. 1. Системы внутренней телефонной связи.
• 4. 1. 2. Проводные аудиодомофонные устройства.
• 4. 1. 3. Беспроводные домофонные системы связи.

В последнее время для ограничения доступа посторонних лиц в квартиры, дачи, подъезды многоэтажных домов, офисов, банков, магазинов, предприятий и медицинских учреждений применяют аудиодомофонные устройства. Эти устройства имеют современный дизайн, высокое качество воспроизведения звука и обладают широкими функциональными возможностями. Как правило, такие устройства строятся по модульному принципу, что позволяет гибко изменять конфигурацию системы и подключать дополнительных пользователей. Современные аудиодомофонные устройства, или, как их еще называют, переговорные устройства, состоят из наружной и внутренней частей.

Наружная часть устройства устанавливается перед входной дверью и представляет собой панель из алюминия, стали или пластика с кнопками вызова, микрофоном, громкоговорителем и лампочкой подсветки. В некоторых переговорных устройствах для контроля набираемого кода имеется встроенный цифровой индикатор. В комплект поставки всех аудиодомофонных устройств входит дверной электрозамок или дверная электрозащелка.

Внутренняя часть переговорного устройства содержит одну или несколько телефонных трубок с кнопкой дистанционного открывания дверного электрозамка и источник питания для организации аудиодомофонной связи и управления замком.

Рассматриваемые в данном разделе аудиодомофонные устройства имеют следующие особенности:

> возможность регулировки громкости звука как наружной, так и внутренней части домофона;

> тип вызывного сигнала — тоновый или «трель»;

> проводное соединение переговорных частей;

> возможность увеличения числа пользователей;

> дистанционное открывание двери путем нажатия специальной кнопки;

> возможность подключения к внешней телефонной линии.

Все аудиопереговорные устройства зарубежного производства полностью адаптированы к отечественным телефонным линиям. Некоторые из них имеют встроенный считыватель (клавиатурный или с кодовыми ключами), что позволяет осуществить построение двухуровневой системы ограничения доступа.

Современные аудиодомофонные устройства могут выполнять функции охранной системы с формированием звукового сигнала тревоги и его протоколирования на регистрирующем устройстве. При использовании дополнительного адаптера внешней телефонной линии имеется возможность организовать оперативную связь между сотрудниками учреждения и внешними абонентами. Модульное исполнение отдельных блоков большинства аудиодомофонных устройств позволяет изменять конфигурацию системы и наращивать число внутренних пользователей до 2000 и более. При этом обеспечивается полная совместимость обычного телефонного аппарата с цифровыми сигналами аудиодомофонных систем.

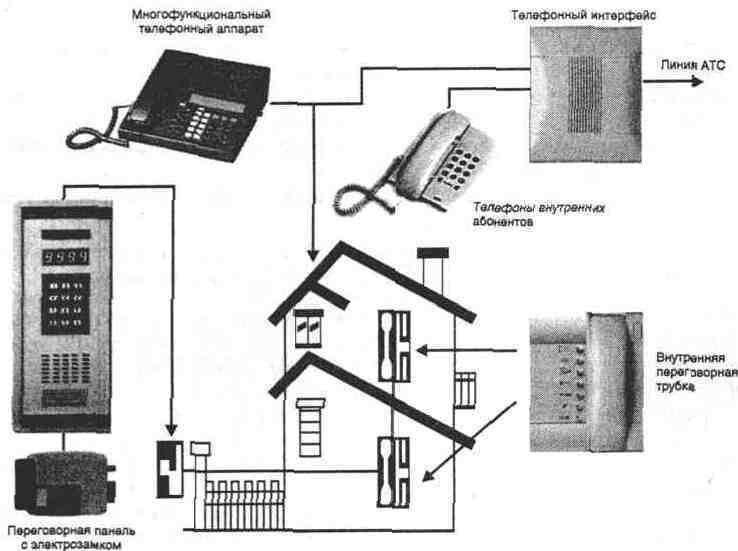

Рис. 4. 1. Возможная конфигурация современной аудиодомофоннои системы

Рассматриваемые аудиодомофонные устройства могут включать в себя различные функциональные модули (рис. 4. 1): наружную переговорную панель с кнопочными клавишами и системой отображения набранного кода; переговорную трубку для осуществления связи с сотрудниками учреждения и посетителями с индикацией и кнопками управления. Кнопки управления могут выполнять следующие функции:

> открытие/закрытие входной двери;

> отключение звукового сопровождения;

> включение резервного источника питания и другие сервисные функции.

В аудиодомофонной системе можно использовать многофункциональный телефонный аппарат, предназначенный для первичного разговора с посетителем, для подключения требуемого внутреннего пользователя и управления функциями аудиодомофонного устройства. Телефонный интерфейс системы выполняет функции внутренней телефонной станции и обеспечивает коммутацию внутренних телефонов с одной или несколькими внешними линиями.
