4. 1. 3. Беспроводные домофонные системы связи

В беспроводных домофонных системах передача звуковых сообщений происходит по промышленной сети питания 220 В, 50 Гц. Сообщения передаются на высокой частоте (ВЧ), что обеспечивает наилучшую фильтрацию слабого полезного сигнала на фоне шумов промышленной сети. Следовательно, каждая станция (блок переговорного устройства) включает в свой состав несколько разнесенных по частоте генераторов ВЧ колебаний (по числу пользователей), модуляторы звукового сигнала и приемники ВЧ сигналов по числу каналов. К беспроводным домофонным системам можно подключить ограниченное количество абонентов. В состав таких систем входит, как правило, 2—4 станции.

К основным преимуществам беспроводных домофонов можно отнести простоту подключения и возможность быстрого изменения структуры системы, а так же возможность установки переговорного устройства у входной двери офиса или квартиры без прокладки дополнительного кабеля.

В настоящее время ряд ведущих фирм, вышеупомянутая фирма Commax, Urmet Domus (Италия) и др., предлагают беспроводные системы связи с высоким качеством воспроизведения передаваемых сообщений. В качестве примера рассмотрим беспроводные системы связи фирмы Commax (рис. 4. 13), которые имеют следующие характеристики:

> возможность подключения от 2 до 4 станций;

> мелодичный сигнал вызова;

> вызов любой из станций и обеспечение полной конфиденциальности разговора;

> низкая стоимость (от 38 USD за комплект для 2 абонентов).

В качестве примера назначение органов управления на передней панели беспроводной станции WI-4C приведено на рис. 4. 14.

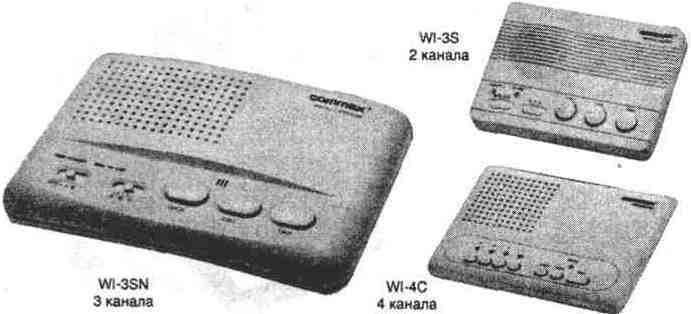

Рис. 4. 13. Беспроводные системы внутренней связи.

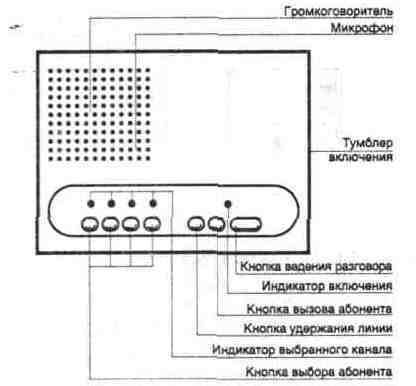

Рис. 4. 14 Назначение органов управления на передней панели беспроводной станции WI-4C

Для установления связи достаточно нажать кнопку выбора абонента на панели управления станции, при этом загорится индикатор выбранного канала. Далее следует нажать кнопку вызова абонента и приступить к разговору, так как микрофон и громкоговоритель находятся внутри корпуса переговорного устройства. На рис. 4. 15 показаны возможные варианты установления связи для системы WI-3SN, а типовая схема подключения 4-х станций к промышленной сети 220 В, 50 Гц приведена на рис. 4. 16.

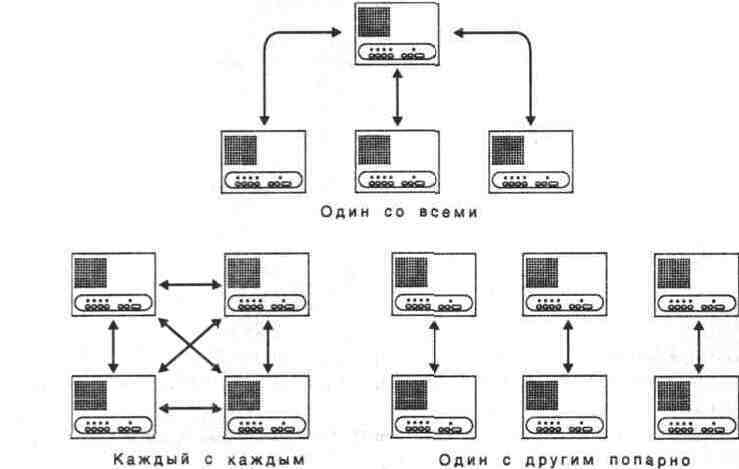

Рис. 4. 15. Возможные варианты установления связи для системы WI-3SN

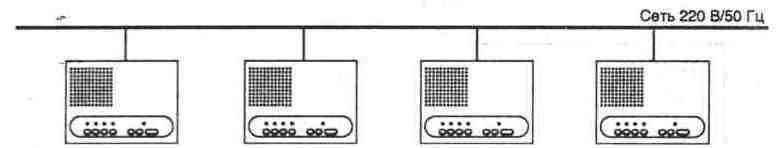

Рис. 4. 16. Типовая схема подключения станций
