4. 1. 1. Системы внутренней телефонной связи

Системы внутренней телефонной связи могут устанавливаться в зданиях любой архитектуры и назначения (жилых, производственных помещениях) для организации эффективной и недорогой телефонной связи как внутри помещения, так и для связи с наружной панелью у входной двери. Основой такой системы являются электронные телефонные аппараты различных модификаций, обладающие следующими свойствами:

> для сигнала вызова и ведения разговоров используется динамическая головка телефонной трубки;

> для управления электрозамком входной двери используется специальная кнопка на телефонном аппарате — ключ открывания двери;

> для системы внутренней телефонной связи используется общий источник

питания и генератор вызывных и тональных сигналов. Телефоны внутренней связи выпускаются в различных модификациях (рис. 4. 2). Телефонные трубки с одной кнопкой (ключом открывания входной двери) предназначены

для ведения телефонного разговора и управления электрозамком входной двери.

Телефоны с двумя кнопками (ключом открывания двери и сервисной клавишей) имеют то же назначение, что и рассмотренные ранее. Сервисная клавиша может использоваться для включения света или открывания второго замка. Телефонные трубки с двумя кнопками и двумя светодиодными индикаторами обеспечивают:

> световую индикацию незапертых дверей или ворот;

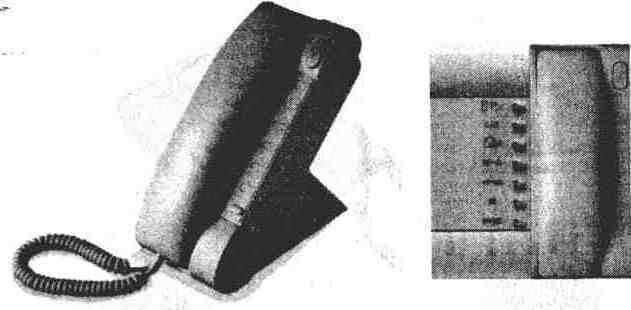

Рис. 4. 2. Телефонные переговорные трубки с одной кнопкой

> отключение звукового сигнала вызова;

> соединение с внешней городской автоматической телефонной станцией (ГТС);

> временное отключение электрозамка на входной двери, например, в меди цинских учреждениях в рабочие часы.

Телефоны с одной кнопкой (ключом открывания двери) и дополнительной клавишной панелью (рис. 4. 3), как правило, используются для:

> световой индикации незапертых дверей или ворот;

> индикации включения освещения площадки у входной двери;

> временного отключения электрозамка на входной двери;

> включения/выключения звукового сигнала вызова;

> индикации включения резервного питания;

> выполнения вспомогательных функций при помощи сервисной клавиши.

Для организации оперативной внутренней связи между пользователями можно использовать различные сетевые схемы включения телефонных аппаратов. Один из возможных вариантов сети внутренней связи с использованием продукции фирмы Commax приведен на рис. 4. 4.

Применение телефонных интерфейсов (рис. 4. 5), например типа РАВХ 1/5 или РАВХ 2/8, позволяет существенно расширить функциональные возможно-

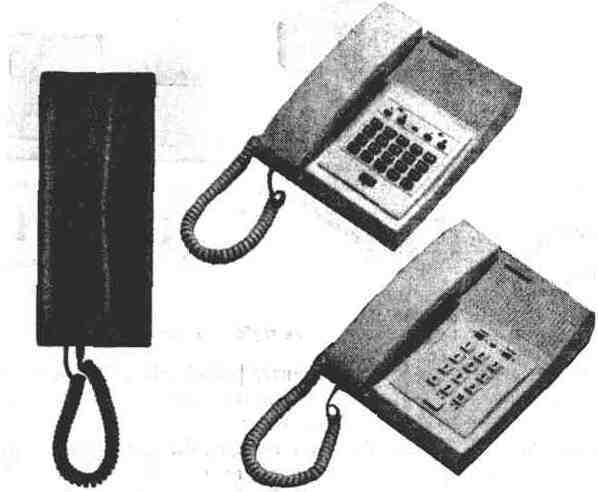

Рис. 4. 3. Телефонная переговорная трубка с клавишной панелью

сти внутренней связи. Так, телефонный интерфейс РАВХ 2/8 обеспечивает надежную связь не только между 8 пользователями внутренней связи, но и позволяет коммутировать их на две внешние линии.

Цифровая технология, используемая в телефонных интерфейсах, позволяет создавать гибкую систему управления внутренней телефонной связью с широкими функциональными возможностями. В общем случае, телефонный интерфейс выполняет функции, присущие любой мини-АТС:

> позволяет подключать обычный телефонный аппарат внутренней связи к цифровым системам домофонной связи;

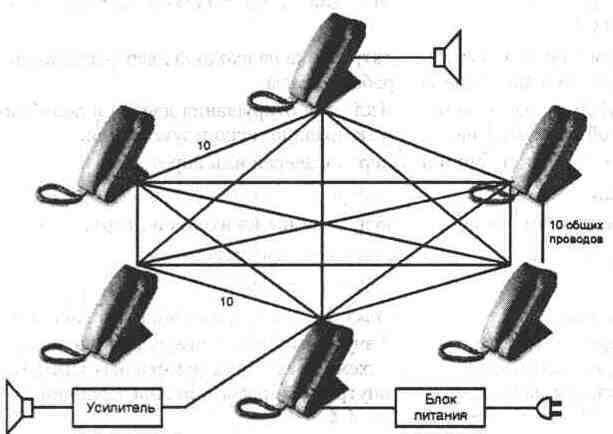

Рис. 4. 4. Вариант сети внутренней связи

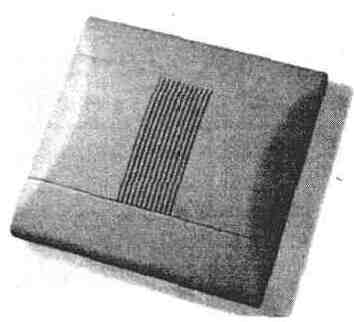

Рис. 4. 5 Телефонный интерфейс РАВХ 2/8

> поддерживает передачу по проводам не только звуковых, но и видеосигналов;

> поддерживает связь внутренней телефонной сети с внешней линией городской АТС;

> осуществляет автоматическое соединение каждого внутреннего абонента с другими путем набора номера на телефонном аппарате;

> поддерживает передачу управляющих сигналов на электрозамок входной двери или ворот, а также по желанию пользователя на вспомогательные устройства, например на выключатель ламп освещения прихожей или лестничной площадки;

> позволяет наращивать систему путем простого добавления дополнительных компонентов.

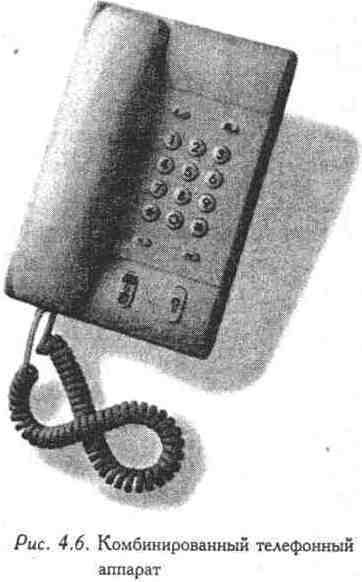

К интерфейсу можно подключить дополнительные внутренние телефоны. Он поддерживает подключение до 4 аудио- или видеодомофонов различной конфигурации и способен объединять цифровые и аналоговые домофоны в единую внутреннюю телефонную сеть. В таких системах, как правило, выход в линию городской АТС осуществляется путем набора номера внешнего абонента на комбинированном телефонном аппарате (рис. 4. 6).

Комбинированный телефонный аппарат, кроме клавиш для организации внутренней и внешней телефонной связи, имеет дополнительные, которые существенно расширяют его функциональные возможности:

> включение освещения в прихожей или на лестничной площадке;

> подключение к многофункциональному телефонному аппарату;

> включение встроенной в аппарат громкоговорящей связи;

> управление электрозамком входной двери;

> автоматический сброс набранного номера;

> включение автодозвона набранного номера и др.

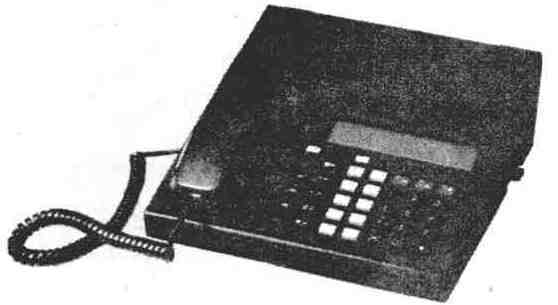

Вызов пользователя внутренней телефонной связи с городской АТС осуществляется, как правило, через многофункциональный телефонный аппарат (рис. 4. 7).

Оператор многофункционального телефонного аппарата обеспечивает не только коммутацию внешних и внутренних абонентов, но и управляет организацией всей внутренней телефонной связи. Многофункциональный телефонный аппарат поддерживает выполнение следующих функций:

> уведомляет внутреннего пользователя о входящем внешнем вызове;

> подключает внешнюю городскую линию АТС к любому внутреннему аппарату;

> осуществляет контроль и передачу посылки вызова на любой телефонный аппарат внутренней связи;

> поддерживает режим ожидания (освобождения) внешней городской линии;

> осуществляет одновременный или выборочный вызов внутренних пользователей (режим «директор-секретарь»);

> управляет электрозамком входной

двери и освещением в прихожей или на лестничной площадке;

> программирует коды системы ограничения доступа, если она используется;

> осуществляет диагностику причин отказов системы и отключает неисправные телефонные аппараты внутренней связи.

Многофункциональный телефонный аппарат выполняет ряд дополнительных сервисных функций:

> изменение номера внутреннего пользователя;

> передачу соединения другому внутреннему пользователю;

> выход только на многофункциональный телефонный аппарат;

> консультацию и удержание линии;

> ограничение времени исходящего междугородного телефонного разговора;

> тарификацию международного телефонного разговора;

> выход на определенную городскую линию АТС.
