ОБ ОБЪЕДИНЕНИИ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Отметим вначале, что все приборы, кроме измерителей емкости и RCL, не чувствительны к частоте тактового генератора, eсли она выбирается, конечно, из рекомендованного ряда и производится перерасчет номиналов элементов. Для перехода с частоты 50 на 40 кГц достаточно увеличить сопротивление резистора Rинт на 20%, для частоты 100 кГц - уменьшить емкости Синт, Собр, Сак в два раза.

Поэтому при сохранении номиналов элементов измерителя RCL и частоты его тактового генератора 40 кГц с ним можно объединить любой другой прибор, кроме измерителя емкости. С измерителем емкости можно объединить любую другую конструкцию, кроме измерителя RCL, используя его номиналы (с приведенным выше уточнением для Синт и Сак) и частоту тактового генератора 100 кГц.

При отсутствии микросхемы КР572ПВ5 или жидкокристаллического индикатора описанные автором измерители можно собрать с использованием микросхемы КР572ПВ2 и полупроводниковых индикаторов с общим анодом, как, например, это сделано в [2, З]. Все рекомендации статьи применимы и для приборов на основе этой микросхемы. Отметим, что в мультиметре [2, 3] применено симметричное питание микросхемы АЦП, поэтому использование номинала Сит=0,1 мкФ вполне обосновано.

В приборах на основе КР572ПВ2 для питания светодиодных индикаторов следует применять отдельный источник напряжением 4...5 В на ток около 100 мА. Его минусовый вывод подключается к выводу 21 микросхемы (цифровой общий провод), который можно и - не соединять с общим аналоговым проводом.

Отметим, что при использовании светодиодных индикаторов их суммарный ток, протекающий через микросхему АЦП, зависит от индицируемого числа. Поэтому в процессе измерений изменяется температура кристалла микросхемы, что заметно изменяет напряжение опорного источника и снижает точность показаний. Именно поэтому автор в [2, 3] использовал отдельный источник опорного напряжения.

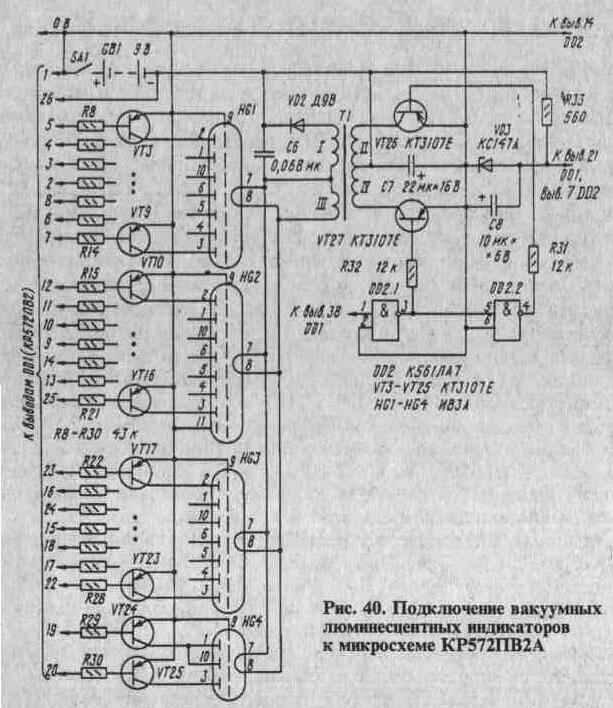

Вариант подключения вакуумных люминесцентных индикаторов к микросхеме КР572ПВ2А [7] приведен на рис. 40 (нумерация элементов условная). Преобразователь напряжения для питания нитей накала индикаторов возбуждается импульсами тактового генератора микросхемы DD1 (снимаются с ее вывода 38). Для увеличения яркости свечения индикаторов HG1-HG4 (при напряжении 9 В она может оказаться недостаточной, особенно при ярком внешнем освещении) в преобразователь введена цепь вольтодобавки (VD2, С6, обмотка I трансформатора Т1). Эта цепь повышает напряжение между катодами и анодами индикаторов, что заметно

увеличивает яркость их свечения. Потребляемый ток при этом возрастает незначительно.

Магнитопровод трансформатора Т1 - ферритовое (2000НН) кольцо типоразмера К10х6х4,5. Обмотки I, II и IV наматывают одновременно в три провода (150 витков ПЭЛШО 0,07), после чего конец одной из обмоток соединяют с началом любой другой (это будут обмотки II и IV), оставшуюся используют в качестве обмотки I. Обмотку III (16 витков) наматывают поверх остальных проводом ПЭВ-2 0,25.

Конденсаторы С7 и С8 - оксидные К53-1 (можно применить К50-6, К50-16 и т. п.), резисторы - МЛТ-0,125. Входы неиспользуемых элементов микросхемы DD2 необходимо соединить с положительным или отрицательным выводом стабилитрона VD3.
