Цифровые преобразователи временных интервалов Agilent Technologies

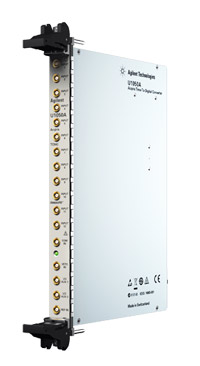

Фото с сайта dipaul.ru

Компания Agilent Technologies объявила о расширении линейки цифровых преобразователей временных интервалов (TDC) Acqiris U1050A. Теперь эта линейка включает новую модель, предлагающую сверхвысокое разрешение по времени, превращая TDC в идеальный инструмент для прецизионных измерений времени в связи, ядерных исследованиях и оборонных приложениях.

Новый одностоповый цифровой преобразователь временных интервалов U1050A-002 обладает уникальным разрешением по времени 5 пс и широким измерительным диапазоном до 20 секунд. Этот модуль TDC с интерфейсом CompactPCI идеально подходит для приложений, в которых требуется высокая точность и разрешение по времени, например, для проведения широкомасштабных физических экспериментов, включая гидродинамические исследования, испытания взрывчатых веществ, измерения временных характеристик ускорителей элементарных частиц и исследования термоядерных реакций. Новый модуль востребован также и в рефлектометрии, передачи во временной области для широкополосной, спутниковой и оптоволоконной связи, а также в измерении времени пролета в масс-спектрометрии и в построении 3-мерных карт для лидаров/радаров.

Модуль U1050A-002 TDC имеет 13 идентичных аппаратных каналов. Двенадцать каналов являются независимыми входами останова, а тринадцатый канал представляет собой общий вход запуска. Модуль может работать в режиме одиночного или многократного запуска, причем временная информация на всех независимых каналах кодируется по отношению к общему каналу. Широкий рабочий диапазон позволяет записывать события запуска/останова, отстоящие друг от друга до 20 с, а внутренний буфер позволяет записывать до 128 остановов. Кроме того, модуль TDC оборудован входами с программируемыми порогами и наклонами, что идеально подходит для измерения длительности передних и задних фронтов очень быстрых сигналов.

Для измерения временных соотношений с помощью модуля TDC U1050A-002 можно использовать встроенный источник тактовой частоты с малым джиттером (<3 пс ср.кв.) и высокой стабильностью (±2х10-6) или внешний вход опорного сигнала частотой 10 МГц. Оцифрованные данные поступают непосредственно на встроенный блок обработки на основе ПЛИС. Этот блок обрабатывает поступающие данные и обеспечивает быстрое последовательное считывание в режиме прямого доступа к памяти (ПДП), что ускоряет передачу данных в компьютер.

Информация с сайта dipaul.ru.
