Компания Practical Components предлагает новый набор для проверки чистоты изделий на печатных платах в техпроцессе их сборки

Фото с сайта www.practicalcomponents.com

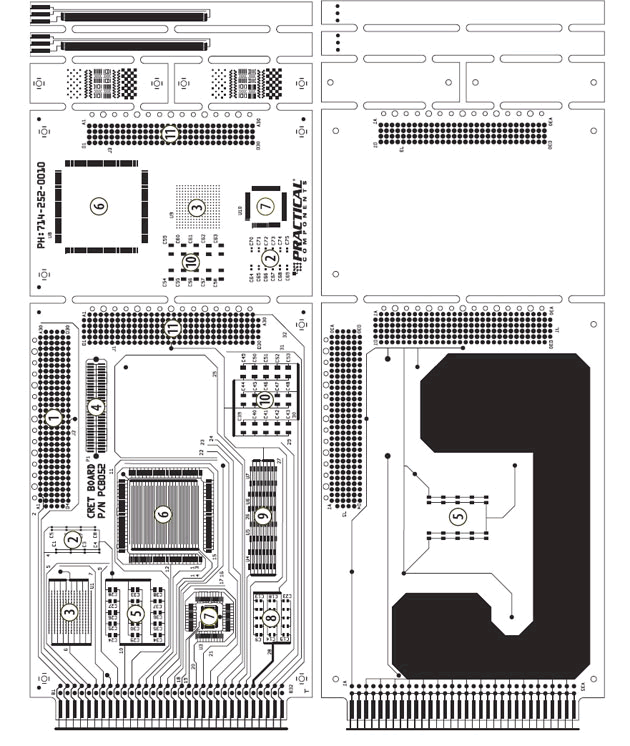

Компания Practical Components Inc., поставщик макетов электронных компонентов, объявила о начале поставок нового набора B-52 CRET (Оценочный тест чистоты и наличия остатков, Cleanliness & Residue Evaluation Test), который призван помочь производителю определить наличие ионных загрязнений в своем производственном процессе. Входящие в состав набора тестовые платы и компоненты соответствуют рекомендациям по материалам для тестирования IPC-B-52.

Существует несколько способов измерения уровня остатков и их влияния на электрические характеристики изделия на печатной плате; двумя наиболее часто применяемыми в отрасли методами являются контроль ионной чистоты для определения ионных загрязнений, а также контроль поверхностного сопротивления изоляции для оценки электрохимических отказов при эксплуатации во влажной среде.

Среди разнообразных методов определения ионных загрязнений наиболее предпочтительным является ионная хроматография, которая позволяет определить как тип, так и объем ионных остатков. Рекомендуемая Ассоциацией IPC реализация метода ионной хроматографии приведена в стандарте IPC-TM-650, метод 2.3.28. Для контроля поверхностного сопротивления изоляции, наиболее современного метода, предусматривающего частый и непрерывный мониторинг, в данном стандарте предусмотрен метод 2.6.3.7. Следовательно, необходимо тестовое оснащение, пригодное для проведения как ионной хроматографии, так и контроля поверхностного сопротивления изоляции, и более приближенное при этом к реальным применяемым в производстве материалам и техпроцессам. В результате этого появились материалы для тестирования IPC-B-52.

Набор B-52 CRET от компании Practical Components разделен на четыре основные части:

Основная плата для контроля поверхностного сопротивления изоляции.
Тест-купон для ионной хроматографии.
Тест-купоны для проверки адгезии паяльной маски.
Мини тест-купоны для контроля поверхностного сопротивления изоляции.

Компании Practical Components предлагает наборы PCB052 B-52 CRET как в свинцовосодержащем, так и в бессвинцовом исполнении.

Компания Practical Components поставляет материалы для тестирования, компоненты, файлы Gerber, а также файлы Aegis Circuit CAM. Если целью тестирования является инженерная оценка производственного процесса, могут использоваться платы IPC-B-52 со склада, однако они должны быть как можно более характерными для данного процесса. Если же цель – квалификационное испытание технологического процесса согласно стандартам J-STD-001 или IEC 61189-5, то материалы для тестирования следует заказывать у существующего поставщика печатных плат с использованием того же материала, который применяется в выпускаемых изделиях.

Более подробная информация – на сайте производителя, компании Practical Components: www.practicalcomponents.com.
