Новый сверхгибкий автомат установки компонентов PANFLEX2 - оптимальное соотношение цена/производительность

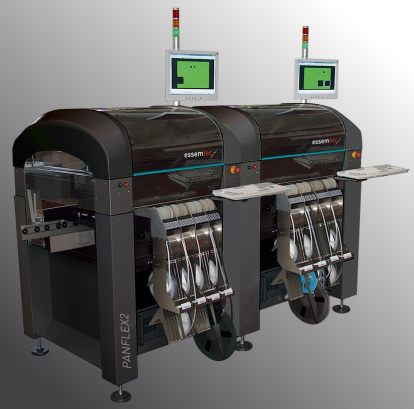

Фото с сайта www.ostec-smt.ru

Швейцарская компания Essemtec, ведущий производитель оборудования для поверхностного монтажа, представляет новую разработку, сверхгибкий автомат установки компонентов PANFLEX 2, который был выпущен в ответ на запросы ряда производителей электроники. Оборудованный системой технического зрения X-vision, автомат PANFLEX 2 предлагает пользователям максимум функциональности по экономичной цене.

Широкая номенклатура изделий, с объемом партий от одной штуки до нескольких десятков тысяч, с высокой себестоимостью, использование компонентов от самых миниатюрных, до микросхем с мелким шагом и BGA, это типичный пример современного производства. Новый автомат установки компонентов PANFLEX 2 компании Essemtec был разработан специально для использования в производстве такого рода. Автомат работает с компонентами от 01005 до микросхем 50х50 мм. Максимальная высота компонентов может достигать 15 мм

Центрирование такого спектра компонентов осуществляется при помощи либо лазерной системы либо системы технического зрения на основе видеокамеры. В PANFLEX 2 впервые применена собственная разработка Essemtec, СТЗ “X-vision”, экономичная, но при этом дающая пользователю широкие возможности и высокую гибкость при центрировании компонентов.

PANFLEX 2 состоит из двух параллельно работающих сборочных модулей, соединенных между собой конвейером. Каждый модуль выполняет индивидуальную часть по установке компонентов, таким образом при совместной работе модулей может быть достигнута производительность до 12 000 компонентов в час. Для встраивания автомата в сборочную линию предусмотрен интерфейс SMEMA.

На PANFLEX 2 может быть установлено одновременно до 190 типономиналов компонентов. Такое количество позволяет осуществлять сборку самых сложных изделий, не прибегая к переналадке автомата.

Несмотря на такое количество устанавливаемых питателей, благодаря их уникальной конструкции PANLEX2 занимает чрезвычайно мало пространства. Питатели Essemtec – это самые маленькие питатели в мире. При этом, все они оснащены моторизованным приводом с возможностью регулирования шага подачи ленты, и интеллектуальным интерфейсом, который позволяет системе автоматически распознавать питатель при установке его в автомат. Замену или пополнение питателей можно производить в процессе работы автомата. Привязку компонентов к конкретному питателю, удобно осуществлять с помощью сканера штрих-кодов.

Подсчет количества компонентов в питателе, с программируемым уровнем предупреждения о минимальном остатке – это стандартная функция программного обеспечения. Опционально, возможно оснащение программным обеспечением с функциями управления складом компонентов, оптимизации и отслеживания произведенных работ.

Графический интерфейс ПО удобен в использовании и прост для изучения. Все оборудование для установки компонентов компании Essemtec имеет программное обеспечение совместимое между собой, таким образом рабочие программы или библиотеки компонентов могут переноситься с одной системы на другую. При создании программ в режиме обучения автомата, на экране монитора, виртуальное изображение компонента проецируется на контактные площадки платы, таким способом предоставляя максимум удобства оператору.

Универсальный CAD конвертер позволяет создавать рабочие программы за считанные минуты. Перед сборкой реального печатного узла, автомат может произвести его виртуальную сборку, для оценки верности созданной программы.

PANFLEX 2 это автомат построенный на базе зарекомендовавших себя систем серии FLX. Питатели и ПО у автоматов полностью совместимы. PANFLEX 2 разработан и полностью произведен в Швейцарии, компанией Essemtec.

О компании

Компания ESSEMTEC является безусловным мировым лидером по разработке и изготовлению сверхгибкого оборудования для мелко и среднесерийных объемов производства.
Перечень поставляемого ESSEMTEC оборудования охватывает все технологические этапы сборочного процесса печатных узлов – ручные, полуавтоматические и автоматические устройства трафаретной печати, системы дозирования, манипуляторы, полуавтоматы и автоматы установки компонентов, печи оплавления, системы транспортировки и хранения, программное обеспечение для максимально эффективной организации производства, с возможностью планирования, документирования и оптимизации процесса. Все оборудование ESSEMTEC отличает высочайшее швейцарское качество и непревзойденная гибкость, дающая возможность максимально быстро осуществлять переход с одного изделия на другое, что является необходимым условием для многономенклатурного производства.

Информация с сайта www.ostec-smt.ru.
