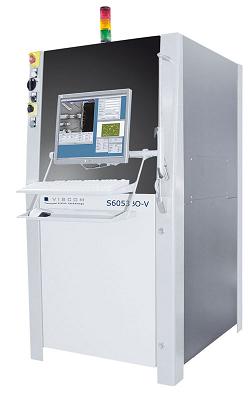

Установка S6053BO-V для высокоскоростной инспекции проводных соединений сверхмалого диаметра

Изображения с сайта siplace.ru

S6053BO-V специально разработана для анализа проводных соединений малого размера, при этом камера и конвейер станка могут быть легко настроены под широкий спектр производственных требований. Эта модель системы оптической инспекции оборудована универсальным оптическим модулем с камерой высокого разрешения. Такой высококачественный оптический модуль позволяет проводить инспекцию с точностью до 2-5 мкм. Конфигурация оптического модуля позволяет устанавливать на него от одной до семи камер вместе с специальными модулями подсветки. Таким образом, система позволяет безошибочно инспектировать даже проводные соединения с диаметром менее 20 мкм (на фотографии вы можете видеть бескорпусный кристалл с тонкими проводными соединениями).

При необходимости в более коротком цикле инспекции модель S6053BO-V может быть использована в конфигурации с двойным конвейером. Двойной конвейер содержит специальное устройство загрузки, которое перемещает изделие на второй трек двойного конвейера, в то время как, на первом треке осуществляется инспекция. Инновационная концепция построения конвейера позволяет добиться самых высоких скоростей и снизить временной цикл инспекции до минимума.

Основное предназначение станка это в первую очередь инспекция тонких проводных соединений, однако, S6053BO-V может использоваться и в других производственных задачах, где требуется высокоточная инспекция и анализ мелких элементов и структур, что в свою очередь раскрывает большой потенциал станка в других производственных задачах. S6053BO-V с одинаково высокой точностью позволяет инспектировать как электронные компоненты, так и специализированные интегральные микросхемы (ASIC).

Одним из самых главных преимуществ S6053BO-V является способность системы обработки изображения Viscom надежно распознавать дефекты даже самых малых элементов и при необходимости выполнять их измерение. При этом технологии Viscom позволяют достичь высокой точности инспекции при сохранении высокой производительности.

Сайт компании-производителя www.viscom.de
