«Экономичная» технологическая линия Economy Line от компании Manncorp: гибкая SMT-сборка

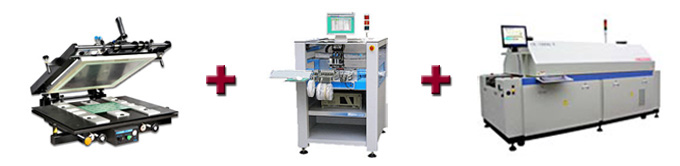

Фото с сайта www.manncorp.com

В ответ на требования рынка иметь производительную сборочную линию по привлекательной цене, компания Manncorp предлагает «экономичную технологическую линию под ключ» – “Economy Turnkey Line”, которая состоит из оснащенного СТЗ автомата установки компонентов с производительностью 4000 ЭК/час, системы трафаретной печати с вертикальным подъемом трафарета и многозонной печи оплавления с возможностью осуществления бессвинцовой пайки. Это предложение президент компании Генри Манн (Henry Mann) охарактеризовал следующим образом: «Это самая лучшая цена на комплект оборудования за всю нашу 30-летнюю историю поставок систем поверхностного монтажа».

«Благодаря этой низкой цене и нашим привлекательным условиям лизинга, OEM-производители теперь могут иметь собственное гибкое предприятие по сборке печатных плат, которое готово к выполнению любых задач – выпуска опытных образцов, малых серий или полноценного производства», – отметил м-р Манн. «Сердцем» предлагаемой линии является автомат установки компонентов MC384, оснащенной СТЗ «на лету», а также камерой нижнего обзора для крупных компонентов от компании Cognex®. Широкие возможности автомата подкреплены 128 позициями для установки питателей и возможностью устанавливать компоненты от 0201 до CSP и BGA при размерах рабочей зоны 14,5” x 13,4” (370 x 340 мм).

Система трафаретной печати 5500 возможность установки двух независимых ракелей с пневмоуправлением и также пневмоуправляемой эргономичной рамы для трафаретов, которая открывается после каждого цикла печати. Принтер имеет оснащение для работы с одно- и двусторонними платами при большой области печати – ее размер составляет 19,7” x 21,7” (500 x 550 мм). Печь оплавления с принудительной конвекцией модели CR5000 имеет 5 независимых зон верхнего и нижнего нагрева, обеспечивает требуемую для бессвинцовой пайки температуру 300ºC и включает в себя пальчиковый конвейер в сочетании с сетчатым ремнем.

Для получения более подробной информации посетите страницу веб-сайта компании Manncorp, посвященную предлагаемым технологическим линиям: www.manncorp.com/turnkey/.

Информация с сайта www.globalsmt.net.
