Новая PANTERA серии X от компании ESSEMTEC

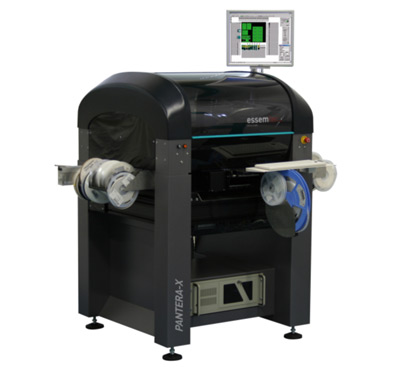

Фото предоставлено компанией ООО "УниверсалПрибор"

Компания ESSEMTEC (Швейцария) вывела на российский рынок новый сборочный автомат PANTERA-XV SMD, который предназначен для использования в мелко- и среднесерийном производстве для монтажа компонентов от 0201 до 50 х 50 мм QFP на поверхность печатных плат.

Установка вобрала в себя все лучшее от предыдущих моделей, таких, как FLX2010 и CSM7100-V — это высокая точность, максимально возможная скорость, большие размеры плат, высокая надежность, низкая стоимость эксплуатации, малое время переналадки и высокая экономическая эффективность.

Автомат PANTERA-XV может устанавливать SMD компоненты с размерами от 0201 до 50x50 мм QFP, с расстоянием между выводами до 0,4 мм. Спроектированный под многономенклатурное производство, автомат PANTERA-XV имеет широкий набор интеллектуальных питателей (до 108 шт. из 8-мм лент), которые распознаются автоматически, вне зависимости от используемого слота, обеспечивая быструю и безошибочную смену компонентов. Автомат PANTERA-XV работает со скоростью до 4 500 компонентов в час, при разрешении двигателей в 1 микрон. Механизм перемещения защищен от пыли и посторонних частиц. Лазерная система контроля позволяет измерять небольшие ИС и чипы «на лету», нижняя оптическая система используется для контроля корпусов Fine-pitch микросхем или BGA. Дополнительно может быть установлена оптическая система FID для автоматической коррекции положения печатной платы по реперным знакам, а также для обучения при определении позиций компонентов.

Машина PANTERA-XV может модифицироваться по заказу пользователя под конкретные сборочные производства. Развитое ПО поддерживает практически все операции, выполняемые автоматом, и легко и быстро поддается изучению оператором. Данные формата CAD могут непосредственно преобразовываться в соответствующую сборочную программу. В случае отсутствия необходимых данных, параметры компонентов могут быть внесены в библиотеку автомата.

Сайт компании ESSEMTEC: www.essemtec.com.

Информация предоставлена компанией ООО "УниверсалПрибор".
