Коммерческое производство нанотрубок готовится к старту

Фото с сайта www.3dnews.ru

Все готово для появления коммерческих чипов на базе углеродных нанотрубок – считает первый производитель пленок из этого материала, предлагающий свою продукцию чипмейкерам, не имеющим собственных заводов. Технологии производственных процессов, позволяющих получать пленки длиной 20 см из углеродных нанотрубок, разработаны компанией Nantero, а собственно выпуск освоен на заводе компании SVTC Technologies, уже получившей прототипы коммерческой продукции.

По словам SVTC, первый заказчик работает над получением опытных образцов чипов энергонезависимой памяти (NRAM) на базе углеродных нанотрубок. Nantero заявила, что новые технологии могут обеспечить в 20 раз более плотную компоновку, с площадью единичной битовой ячейки 22 нм.кв., по сравнению со 100 кв.нм., характерных для современных 16 Гбит чипов флэш-памяти. Согласно этим выкладкам, с применением существующего литографического оборудования емкость чипа может быть доведена до 320 Гбит, что выглядит очень впечатляюще на фоне флэш-памяти текущего поколения. Если же перейти к более совершенным литографическим процессам – считает Nantero – можно будет повысить емкость каждого чипа до терабита, при этом уменьшив площадь битовой ячейки до 5 нм.кв.

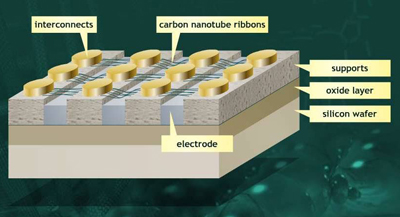

Приведенная выше иллюстрация дает схематическое представление о принципе организации памяти с использованием лент из углеродных нанотрубок. Как можно видеть, «растянутая» между контактами лента либо «висит» над электродом, либо прогибается под действием приложенного статического электричества и образует контакт. Эти положения можно трактовать как два различные состояния ячейки. Причем за счет силы Ван дер Графа «растянутое» состояние нанотрубок сохраняется и после выключения питания, что обеспечивает энергонезависимость, а количество деформаций нанотрубок, как утверждается, не ограничено.

В Nantero считают, что углеродные нанотрубки могут применяться не только для NRAM, но также в дисплеях, тачскринах, солнечных батареях и MEMS-устройствах. Компания говорит о том, что разработанные ей технологии позволяют наносить пленки нанотрубок на множество разновидностей подложек, используя для этого любое существующее CMOS-производство. При этом можно изменять толщину и плотность пленок, или даже делать их прозрачными, для использования в дисплеях и тачскринах. Кроме того, сейчас нанотрубки рассматриваются в качестве альтернативы медным интерконнектам в кремниевых чипах.

Компания Nantero была основана в 1999 г., суммарный объем вложенного в нее финансирования составил 31,5 млн. долл., а текущий штат ее персонала представлен 60 сотрудниками.

Информация с сайта www.3dnews.ru со ссылкой на eetimes.com.

Автор оригинального текста: Александр Харьковский.
