Новые системы aSPIre и KY-8030 для 3D контроля нанесения паяльной пасты от компании Koh Young (Южная Корея)

Фото с сайта www.sovtest.ru

Приоритетным направлением производителя электроники на современном рынке в борьбе за покупателя является повышение качества изготавливаемой продукции.

Современная электроника развивается быстрыми темпами. Производители стремятся к повышению компактности своих изделий и для этого используют элементы меньших размеров. Наблюдается переход на микросхемы типа BGA, требующие меньшей площади для установки, так как контактные площадки располагаются под микросхемой. Таким образом, необходимо по-новому подходить к каждому из процессов поверхностного монтажа элементов для обеспечения высокого качества выпускаемой продукции.

Контроль нанесения пасты дает уже на первоначальном этапе возможность избежать до 60% дефектов пайки.

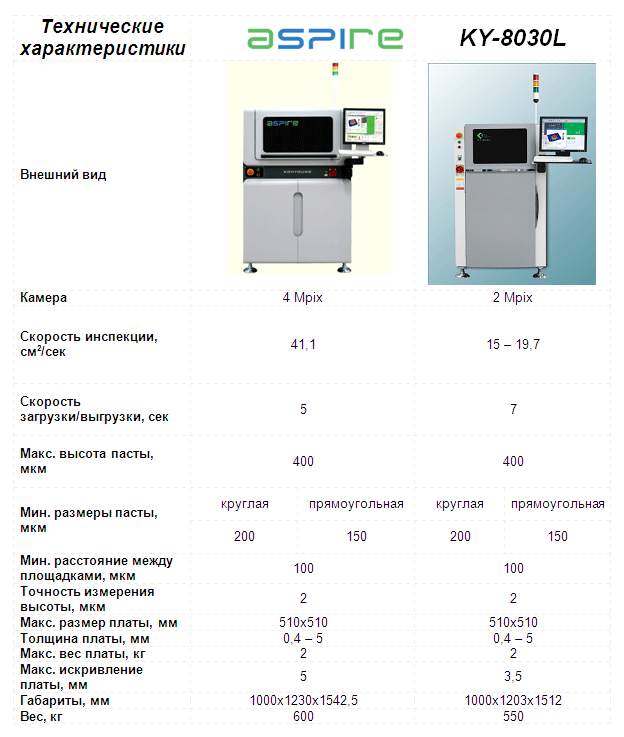

Компания «Совтест АТЕ» представляет две новые системы для 3D контроля нанесения паяльной пасты от компании Koh Young (Южная Корея), мирового лидера в области инспекции нанесения паяльных паст – KY-8030 и aSPIre, пришедшие на смену системам серии KY-3030.

Поддержка форматов Gerber, позволяет создать программу менее чем за 10 минут. А благодаря камере с большой разрешающей способностью (4 Mpixel) на системе aSPIre скорость инспекции составляет 40 см2/сек, что позволяет сохранить высокую скорость всей линии.

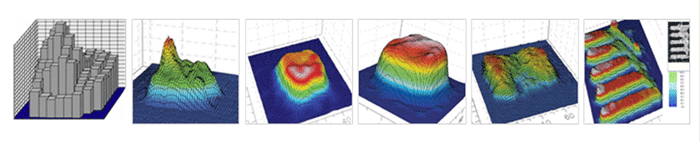

Системы Koh Young используют свою запатентованную методику бестеневого 3D измерения паяльной пасты, которая позволяет вычислить объем, площадь и форму нанесенной пасты, вследствие этого легко обнаруживаются дефекты нанесения пасты: отсутствие, недостаток, избыток, деформация формы, смещение, растекание, перемычки («мостики»). Это методика гарантирует качество паяного соединения согласно требованиям стандарта IPC 610.

Молодая компания Koh Young, образовавшаяся только в апреле 2002 года, на данный момент имеет более 500 инсталляций систем на платформе KY-3030. Среди фирм, которые используют эти системы, есть такие известные компании, как: Solectron, Siemens, Jabil, Magneti Marelli, Flextronics, Elcoteq, Philips, Blaupunkt, Harman Becker и др.

Информация с сайта www.sovtest.ru.
