Универсальная система для изготовления прототипов компании Essemtec

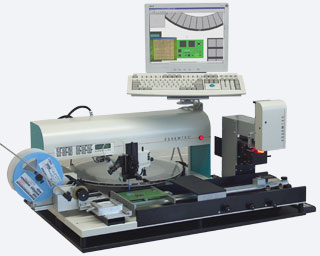

Фото с сайта www.essemtec.com


Полуавтоматический метод установки компонентов обладает множеством преимуществ перед ручным монтажом, основным из которых является повышение эффективности и качества. Программное обеспечение (ПО) определяет порядок установки компонентов и направляет оператора для выполнения необходимых действий. Действия оператора контролируются, что обеспечивает правильный захват и установку компонента в нужную позицию. Индикация позволяет оператору определять правильную ориентацию устанавливаемого компонента. При помощи дополнительного ПО преобразования данных САПР программа может подготавливаться за считанные секунды, обеспечивая эффективность и правильность сборки даже опытных образцов начиная с первой платы. Система Expert-SAFP позволяет работать со всеми типами компонентов, включая возможность установки компонентов с малым шагом и 0201. Также из программы установки компонентов могут быть получены программы для нанесения пасты и клея. Дозирование выполняется также под программным контролем, что исключает пропуск отдельных точек.

Полуавтомат установки компонентов Expert-SAFP наилучшим образом подходит для изготовления изделий в опытном производстве, поскольку позволяет устанавливать компоненты из лент, туб, обрезков лент, а также из россыпи. Устройство имеет установочную головку с воздушной подвеской, обеспечивающей плавное и эргономичное движение для быстрой и точной установки компонентов. При установке компонентов с малым шагом, либо когда нет возможности ручного совмещения (например, при применении BGA, microBGA, Flip-Chip), применяется встроенная видеосистема MPL3100, двухпризматическая оптическая схема которой позволяет видеть на экране наложение компонента на посадочное место на плате.

В стандартной комплектации полуавтомата имеется возможность исправлять установку перевернутых компонентов.

Устройство поставляется также с дозатором и инструментом для пайки оплавлением.

Данная установка ранее показывалась на ряде выставок, в том числе NEPCON 2006 и Mexitronica 2007

По информации с сайтов www.essemtec.com и www.circuitnet.com
