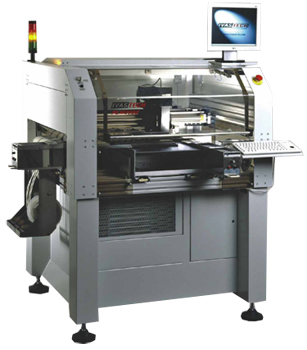

Гибкий высокоточный автомат PLM2000 для установки SMD-компонентов

Фото с сайта www.sovtest.ru

Компания «Совтест АТЕ» представляет новый высокоточный автомат-установщик PLM2000 от компании Ivastech. Данный автомат используется для установки поверхностно-монтируемых компонентов в условиях мелко и среднесерийного производства с возможностью быстрой переналадки и очень низкими эксплуатационными расходами благодаря особенностям конструкции, высокому качеству сборки и качественным комплектующим.

Для перемещений по осям X и Y используются линейные двигатели, не требующие значительных затрат на обслуживание, которые обеспечивают высокую производительность, а также точность монтажа в течение всего срока службы автомата.

Установочная головка имеет встроенную видеосистему с цифровой CMOS-камерой для центрирования компонентов и распознавания реперных знаков. Данная видеосистема выполняет быстрое и точное центрирование компонентов «на лету» и имеет оригинальную систему подсветки, которая позволяет распознавать реперные знаки и компоненты с различными отражающими способностями. Имеется функция проверки копланарности и выявления поврежденных выводов микросхем. Автомат PLM2000 обеспечивает минимум брака и потерь при установке компонентов с мелким шагом.

Автомат PLM2000 работает с ленточными, пенальными и матричными питателями интеллектуального типа. При заправке ленты захват осуществляется с первых компонентов в ленте, что снижает потери компонентов и, следовательно, эксплуатационные расходы. Одновременно на автомате может быть размещено до 210 ленточных питателей, что особенно важно для многономенклатурного производства.

Все рабочие процессы управляются посредством промышленного компьютера с программным обеспечением Windows XP.

Кроме того, существуют дополнительные опции, расширяющие возможности автомата:

Лазерный датчик автоматического определения высоты захвата компонента по оси Z.
Автоматический дозатор для нанесения паяльной пасты и/или клея.
Дополнительная видеосистема центрирования крупногабаритных компонентов размером до 40х40мм.
Специальные питатели для компонентов высотой до 15мм.
Конвейерный модуль SMEMA для встраивания в производственную линию.
Тележки для питателей.
PSM – система управления статистикой процесса. Предоставление информации о рабочем процессе, собранных платах, количестве и характеристиках установленных компонентов, рабочих часах и часах простоя.

Информация с сайта www.sovtest.ru.
