Компания ООО «УНИВЕРСАЛПРИБОР» предлагает Вам станцию монтажа и демонтажа BGA компонентов WQB4000 SOPS

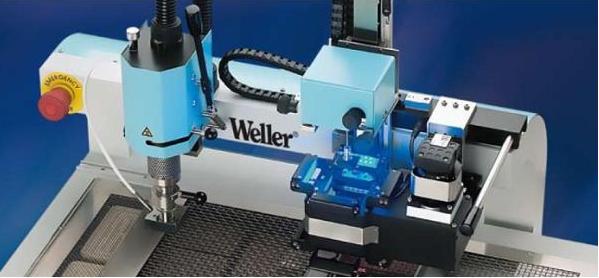

Фото с сайта www.pribor.ru

Максимальная точность!

Максимальная гибкость!

Максимально удобный и доступный интерфейс!

Станция монтажа и демонтажа нового поколения WQB4000 сочетает в себе новый дизайн и оптическую систему, являющуюся уникальной в своем роде. Это сочетание гарантирует абсолютную надежность, оптимальный процесс контроля и легкость использования. Продуманность деталей, высокая точность и хорошее сочетание цена-качество делает систему WQB4000 наилучшим выбором.

WQB4000 оснащена подвижной платформой, система которой запатентована. Платформа выполнена из материалов самого высокого качества, что гарантирует надежность и долговечность.

Верхний нагрев осуществляется через запатентованную систему насадок. В сочетании с цифровым контролем температуры и регулируемой силой воздушного потока нагрев компонента происходит максимально точно. Температурный датчик встроен непосредственно в насадку, что предотвращает возможность перегрева компонента и обеспечивает эффективную регулировку.

Нижний инфракрасный подогрев имеет две зоны подогрева и регулировку температуры. Это необходимо для равномерного прогрева печатной платы.

WQB4000 подключается к стандартному компьютеру через интерфейс USB 2.0.

WQB 4000 SOPS – третье поколение паяльных станций WELLER для работы с BGA/QPF компонентами. Станция может работать с компонентами PBGA, CBGA, CCGA, CSP, microBGA, QFN, PLCC, SOP и PGA .

Новая SOPS (Split Optic Positioning System) – оптическая система позиционирования с разделением изображений и разрешением 2 Мегапикселя и CMOS USB камерой точно позиционирует компонент для последующего процесса пайки. Высокое качество изображения, высокая динамика и минимальный уровень шумов гарантирует точное размещение компонента.

Технические характеристики:

Размеры: 630х630х950 мм.
Напряжение питания: 220 В, 50 Гц.
Основной предохранитель: Т10А
Потребляемая мощность: 2300 Вт
Мощность верхнего нагрева: 700 Вт.
Мощность нижнего нагрева:
при включенной большой зоне: 1600 Вт 125 х 125 мм
при включенной малой зоне: 400 Вт 270 х 270 мм.
Требуется внешний источник сжатого воздуха 400 – 600 КПА
Конвертор сжатого воздуха 60 КПА
Температурный диапазон: 50 – 400 ˚С
Точность: ±10 ˚С
Расход воздуха: 60 – 100 л/мин, 4 Бар
Параметры оптической системы:
оптическое увеличение: х10
камера 2 МПикселя, USB 2.0
Размеры печатной платы:
ширина: 0 – 510 мм.
длина не ограничена
Общий вес: 40 кг.

Более подробную информацию вы можете узнать по тел. (812) 334 55 66.
