Компания ECD представляет набор для термопрофилирования при производстве солнечных элементов

Фото с сайта ecd.com

Милуоки, Орегон, США

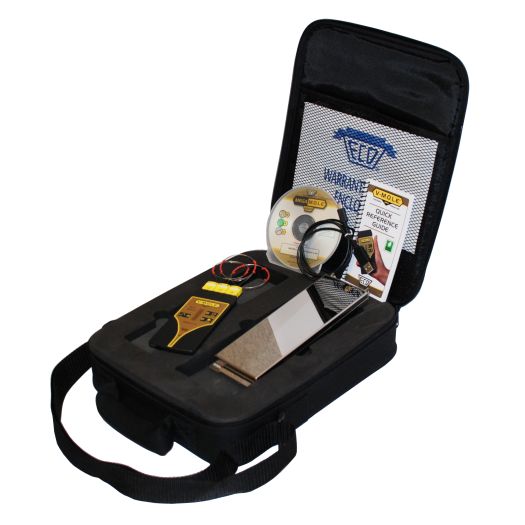

Компания ECD, один из ведущих производителей оборудования и программного обеспечения для термопрофилирования, свой выход на рынок солнечной энергетики ознаменовала выпуском набора для термопрофилирования при производстве солнечных элементов V-M.O.L.E.® Solar Profiling Kit.

Эффективность солнечного элемента является результатом процесса металлизации и управляется такими параметрами процесса, как время выдержки (сушки), скорость подъема температуры в цикле вжигания, пиковая температура и скорость охлаждения. Набор V-M.O.L.E.® Solar Profiling Kit сочетает запатентованные и доказавшие свою эффективность элементы ранее разработанных устройств термопрофилирования, адаптированные к специализированным требованиям процесса металлизации. В его состав входят устройство термопрофилирования V-M.O.L.E.®, специальный солнечный тепловой экран, высота которого составляет всего лишь 0,7” (18 мм), программное обеспечение MAP и специальные термопары. Запатентованная кнопка OK позволяет быстро получить результаты процесса термопрофилирования.

Отвечающее требованиям директивы RoHS трехканальное устройство термопрофилирования V-M.O.L.E.® заряжается из состояния, не пригодного для создания термопрофиля, в рабочее состояние за 15 минут, и обладает рядом функций, недоступных в других устройствах на рынке производства солнечных элементов. Устройство способно хранить результаты более 90 прогонов без необходимости скачивания на ПК и использует стандартное USB-подключение для программирования, скачивания и зарядки.

Тепловой экран специально разработан с учетом размеров канала печи металлизации и параметров термопрофиля, необходимого для выполнения этого процесса. Зеркально отполированный стальной корпус с шарнирным соединением обладает габаритами 0,7” (18 мм) в высоту, 3,1” (78 мм) в ширину и 9,3” (236 мм) в длину. Внутренняя изоляция экрана сделана из изготовленного выдавливанием полиимида, корпус оснащен защелками с двух сторон и выступами для открытия оператором в перчатках, что делает экран простым и эффективным в эксплуатации. В качестве дополнительного достоинства, устройство V-M.O.L.E.® может использоваться в диффузных или антиотражательных процессах в режиме «проход и возврат», где еще более жесткие физические ограничения запрещают использование теплового экрана.

Так как в процессе металлизации солнечных элементов особое внимание должно быть уделено термопарам, применяются специальные защищенные термопары, изготовленные из высокотемпературного сплава и способные выдерживать быстрый набор температуры и высокие пиковые ее значения. Применяются термопары типа К размером 0,020” (0,5 мм) в диаметре x 12” со стандартным мини-разъемом «папа», способные выдерживать температуры до 1150°C (2102°F).

Информация с сайта ecd.com.
