Компания Europlacer продемонстрирует автомат установки компонентов iineo-II на выставке APEX 2008

Информация с сайта www.smtnet.com

Компания Europlacer, разработчик и производитель систем установки компонентов поверхностного монтажа для электронной промышленности, объявила о показе нового автомата установки компонентов iineo-II на стенде #1624 выставки APEX 2008, которая пройдет 1 – 3 апреля в Лас-Вегасе (США).

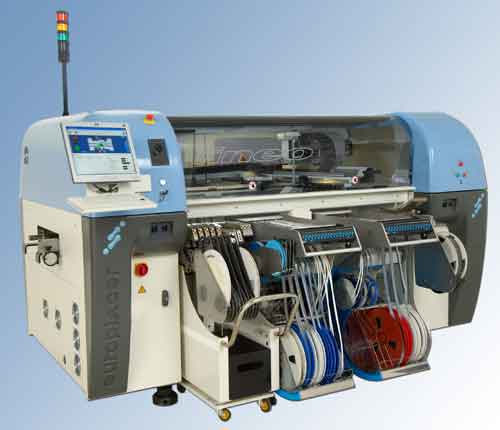

Модель iineo-II представляет собой обладающий высокой степень гибкости двухпортальный автомат установки SMD-компонентов. Система построена на базе платформы iineo, которая обеспечивает ряд усовершенствований в модельном ряду автоматов Europlacer, таких как большее количество питателей, увеличенные размеры платы и возросшая максимальная высота компонента. В платформе используются проверенные базовые принципы, применяющиеся при разработке автоматов в компании Europlacer – турельные сборочные головки, интеллектуальные питатели, мощное программное обеспечение – а также внедряются новые технологии с линейными двигателями и цифровыми камерами.

Модель iineo-II имеет различные конфигурации:

• турельные головки с 8 или 12 шпинделями;
• 1 или 2 устройства фиксации плат;
• опциональная возможность работы с платами больших размеров;
• установки питателей спереди и сзади автомата или только спереди.

Стандартная конфигурация iineo-II позволяет работать с платами размером до 18"x20" (457х508 мм), а с дополнительным оснащением – до 24"x28" (610х711мм). Минимальная площадь платы составляет 2,4 кв. дюйма (~15,5 см²), толщина от 0,019" до 0,18" (~0,48 – 4,6 мм), максимальный вес до 6,6 фунтов (3 кг), зазор от верхней стороны платы до элементов конструкции автомата – до 1,4" (~35,6 мм), с нижней – до 1" (25,4 мм). Ширина запрещенных зон по краям платы составляет до 0,2" (~5 мм). Плата полностью фиксируется по краям с коррекцией по реперным знакам; конвейер имеет SMEMA-интерфейс.

Конфигурация с двумя головками имеет две «интеллектуальных» станции смены насадок по 40 позиций на каждую головку. Стандартная точность iineo-II составляет от 35 мкм (для QFP-компонентов) до 60 мкм (для чип-компонентов), наличествует полный диапазон интеллектуальных питателей – ленточных для упакованных в 8–88 мм ленту ЭК и из трубчатых кассет, а также держатель матричных поддонов. Суммарное количество 8-мм питателей составляет 264 шт.

В зависимости от конфигурации, возможно достижение следующих показателей:

• максимальная производительность от 14000 до 26000 ЭК/час;
• максимальные габариты плат – до 24" x 63" (~610х1600 мм);
• диапазон устанавливаемых компонентов – от 01005 до 2,75" (~70 мм);
• максимальная высота ЭК – до 1,4" (~35,6 мм).

Возможные опции включают в себя нанесение клея с помощью шнекового дозатора, проведение электрического тестирования, неподвижную камеру, автоматическую подстройку ширины конвейера, магазин для специальных насадок (универсальный захват), дополнительные станции насадок и пр.

Главной целью в концепции Europlacer всегда была защита инвестиций заказчиков от поиска совместимости сверху вниз и снизу вверх с питателями, программным обеспечением и др. Этот принцип также применим и к платформе iineo. Он означает, что заказчик может использовать имеющийся у него набор питателей и, таким образом, защитить свои вложенные средства, снизить стоимость укомплектованной новой системы и значительно снизить значение показателя затрат на один установленный компонент.

Технология интеллектуальных питателей Europlacer используется в рамках всего модельного ряда автоматов установки компонентов. Используются ли быстроустанавливаемые одиночные питатели или тележка для групповой их смены – каждый питатель полностью программируется согласно данным о компонентах и инвентаризационной информации. Как только питатели установлены в автомат, эта информация автоматически распознается им, что помогает проводить настройку и переналадку быстро, точно и легко.

Данная платформа дополняется следующими инновационными программными средствами:

• Многозадачный оптимизатор – многофункциональное средство, с помощью которого разрабатывается одна наладка для многозадачной работы. Благодаря большому количеству доступных питателей, это средство устраняет необходимость частых переналадок, оптимизирует выпуск продукции и показатели ее качества.
• Средство беспроводного управления складом, подключенное к системе ERP заказчика, поддерживает полную прозрачность и обеспечивает быстрый доступ ко всем складским запасам на производственном участке, включая незадействованные складские стеллажи.

Более подробная информация – на сайте производителя, компании Europlacer: http://www.europlacer.com.
