Неоднородное давление при монтаже компонентов Flip-Chip снижает выход годных и увеличивает затраты

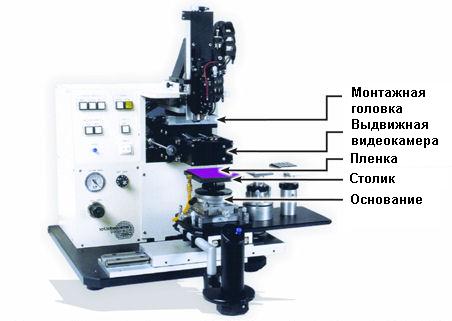

Изображение с сайта www.globalsmt.net

Неконтролируемая однородность давления при монтаже Flip-Chip может приводить к некачественным соединениям или их отсутствию, что снижает выход годных и долговременную надежность, а также повышает затраты. Обеспечение равномерного распределения давления по кристаллу Flip-Chip обеспечивает его копланарность относительно подложки, оптимальное давление на столбиковые выводы и повторяемый зазор между кристаллом и подложкой. Чувствительная к давлению пленка Pressurex® может оказать существенную помощь современным сборщикам изделий с Flip-Chip, которые нуждаются в измерении различий давления по поверхности установочного инструмента, однако все еще доверяют среднему значению давления, считая, что оно распределяется равномерно. Теперь хорошо зарекомендовавшую себя в измерении давления при соединении двух кристаллов пленку Pressurex® можно применять как недорогой инструмент для обеспечения копланарности и равномерности при монтаже Flip-Chip.

Тонкая чувствительная пленка Pressurex® позволяет измерить давление в пределах от 2 до 43 200 PSI (0,14 … 3 000 кг/см²). Если пленку установить между контактирующими поверхностями инструмента, она будет быстро реагировать на приложенное давление пропорциональным изменением цвета. Затем максимальная величина и распределение давления легко определяются путем сравнения изменения ее цвета с таблицей, примерно также, как это делается для лакмусовой бумаги.

Более подробная информация на сайте компании Sensor Products: www.sensorprod.com

По информации с сайта www.globalsmt.net
