Установка для оптической верификации единичных образцов плат YesTek FA Inspector

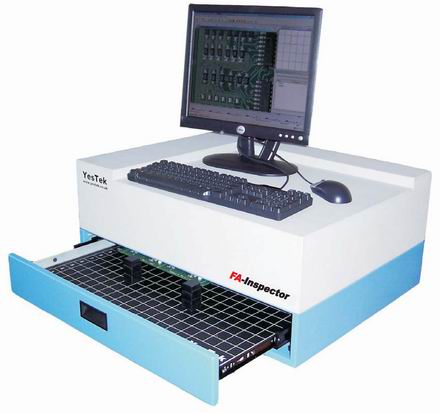

Фото и логотип предоставлены компанией Евроинтех

Английская компания YesTek, производитель оборудования для автоматизированного визуального контроля пустых и смонтированных печатных плат, представила свою новую установку YesTek FA Inspector.

Название данной установки происходит от сокращения английского термина First Article, что означает проверку первых образцов собранных плат. Новая установка реализована на базе стандартной платформы YesTek ScanSpection AOI с рядом изменений в программном обеспечении, которые сделали возможным проверки плат без наличия эталонного образца.

Установка позволяет обрабатывать платы размером до 330 х 430 мм с максимальной высотой компонентов до 50 мм. Программа автоматически распознает размещенные на плате компоненты, формирует их перечень и сравнивает его с перечнем используемых материалов (Bill of Material, BOM), импортированным из системы проектирования печатных плат. В случае отсутствия того или иного компонента во встроенной библиотеке, оператор имеет возможность в считанные секунды создать его по имеющемуся изображению и сохранить для последующего использования.

Разрешающей способности оптической системы вполне достаточно для четкого распознавания пассивных элементов типоразмера 01005. Программное обеспечение позволяет сохранять сканированное изображение платы, а также отчет в формате SPC. В процессе обработки платы автоматически создается программа, которая в последствии может быть применена для управления установками ScanSpection AOI.

На настоящий момент YesTek FA Inspector является одним из самых дешевых решений в области оптической верификации собранных печатных плат, что делает ее весьма выгодной для использования в проектных бюро, выпускающих единичные экземпляры или прототипы плат.

Более подробную информацию о продукции компании YesTek можно найти ;по этой ссылке.

За любой дополнительной информацией просьба обращаться по адресу sales@eurointech.ru или телефону (495) 749-45-78 в компанию Евроинтех, являющуюся официальным дистрибьютором оборудования YesTek на территории России и стран СНГ.

Информация предоставлена компанией Евроинтех.
