Компания Essemtec совершенствует свои полуавтоматические установки трафаретной печати

Фото с сайта www.essemtec.com

Новые трафаретные принтеры моделей SP004 и SP150 от компании Essemtec по сравнению со своими предшественниками обладают более высокой точностью и упрощенным процессом наладки. Настольная модель SP004 является дальнейшим развитием модели SP003, а полуавтоматический принтер SP150 получил новую опцию: автоматическую электронную регулировку усилия прижима ракеля. Оба принтера были представлены на завершившейся на прошлой неделе в Мюнхене выставке Productronica 2009.

Модель SP150 представляет собой полуавтоматический принтер, оснащенный системой технического зрения, автоматическим регулированием по положению и встроенной системой очистки трафарета. Новая опция автоматической электронной регулировки усилия прижима ракеля позволяет управлять этим параметром программно вместо механической настройки. Это упрощает наладку принтера и увеличивает качество трафаретной печати.

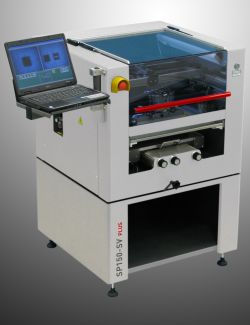

Полуавтоматический принтер SP150

Настольная модель SP004 – следующее поколение модели SP003. Система была полностью переработана и оснащена новыми опциями, упрощающими наладку принтера: текущие настройки силы прижима ракеля могут запоминаться. Кроме того, камеры технического зрения оснащены лазерными указателями и быстросъемными зажимами. Переналадка принтера на сборку нового изделия может быть осуществлена всего лишь за несколько минут.

Настольный полуавтоматический принтер SP004

Точность печати у модели SP004 составляет 20 мкм и выше, что позволяет использовать ее для работы с компонентами с малым и сверхмалым шагом выводов. Чтобы добиться этого уровня качества, конструкция принтера выполнена исключительно прочной и жесткой на изгиб и кручение.

Также была полностью переработана система, ответственная за отделение трафарета от платы после печати. Теперь за точное параллельное перемещение по вертикали отвечают четыре синхронных винтовых передачи. Скорость этого перемещения может задаваться, гарантируя, что отпечатки будут точными даже для апертур компонентов со сверхмалым шагом выводов.

Принтер SP004 продолжает оснащаться системой прямого обзора, так как она не требует калибровки: камеры системы технического зрения смотрят напрямую через трафарет на плату. Плата перемещается за трафаретом, пока контактные площадки не будут совмещены с апертурами трафарета. Процесс печати начинается сразу вслед за этим, без дальнейших перемещений.

При сборке крупных партий операторы оценят удобство сервопривода подъема и опускания рамы. С ее помощью раму можно легко поднимать двумя пальцами, даже в том случае, если внутри установлена рама с трафарет весом 9 кг.

Модель SP004 может работать с платами с габаритами до 410 x 395 мм и толщиной 0,5 – 5 мм. Могут устанавливаться рамы с трафаретами вплоть до 23 x 23" (~584 х 584 мм).

Впервые оба этих усовершенствованных принтера были показаны на стенде A3:358 выставки Productronica 2009, проходившей 10 – 13 ноября в Мюнхене (Германия).

Информация с сайта www.essemtec.com.
