Новый автоматизированный центр обработки провода CrimpCenter 36 эконом-класса

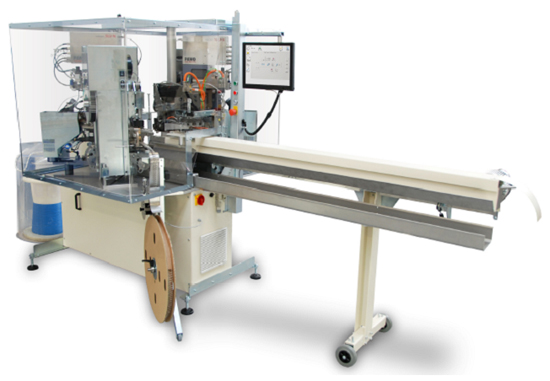

Фото с сайта www.sovtest.ru

Новый CrimpCenter 36 является компактной и экономичной альтернативой автоматам CrimpCenter серии 6*. CrimpCenter 36 – полностью автоматическая машина для опрессовки с возможностью установки до шести обрабатывающих станций и обработки провода сечением от 0,13 до 4 мм².

Динамичные и мощные сервомоторы, совмещенные с интеллектуальной системой управления процессом обработки, обеспечивают высокую скорость обработки, отвечающую требованиям вашего производства. Параметры обработки вводятся через сенсорную панель. Последовательное меню управления, графический и интуитивный интерфейс пользователя позволяют сократить время обучения персонала и минимизировать ошибки ввода данных. Все необходимые параметры, такие как данные о проводе, опрессовке и установке уплотнителя могут быть сохранены для последующего их использования. Программное обеспечение EASY содержит электронный каталог запасных частей, включающий эскизы деталировки узлов со списком кодов и наименований деталей.

Для увеличения производительности нового CrimpCenter 36 была специально разработана новая станция опрессовки UniCrimp 220 A с интегрированным устройством контроля усилия опрессовки CFM 20 и программируемой регулировкой высоты опрессовки (опция).

Благодаря возможности использования инновационной системы ToolingShuttle System (TSS) минимизируется время простоя машины. Время перенастройки обжимной станции при использовании питателя ToolingShuttle30 занимает менее 30 секунд. ToolingShuttle30 представляет собой механическую конструкцию, на которой зафиксирован аппликатор для опрессовки контактов, катушка с контактами и подмотчик бумажной ленты, проложенной между слоями контактов.

Для большей оптимизации производственного процесса, CrimpCenter 36 может легко подключаться к компьютерной сети вашей компании. Дополнительное программное обеспечение EASY ProductionServer позволит вам эффективно управлять производственными программами на центральном ПК. Задачи направляются по сети ко всем подсоединенным машинам.

Возможности обработки

- обжим с двух сторон

- скрутка, лужение и обжим

- обжим и установка уплотнителя

- скрутка, лужение, обжим и установка уплотнителя

- двухсторонний обжим с установкой уплотнителя

- скрутка, лужение с двух сторон

- спарка, обжим, установка уплотнителя (один тип наконечников и уплотнителя)

- двойной обжим (скрутка, лужение, обжим)

- двойной обжим (разные наконечники)

- двойной обжим (обжим, установка уплотнителя)

Устанавливаемые станции

Станция обжима с интегрированным монитором контроля качества опрессовки
Станция установки уплотнителя (опционально устройство для контроля установки уплотнителя)
Модуль для опрессовки двух проводов в один контакт
Станция скрутки жилы
Станция лужения
Каплеструйный принтер

Технические характеристики

Длина провода: 45 мм – 65 м (опционально от 35мм)
Длина зачистки сторона 1: 0,1 – 18 мм
Длина зачистки сторона 2: 0,1 – 18 мм
Сечение провода: 0,13* – 4 мм²
* при сечении провода менее 0,22 мм² необходимо предварительное тестирование
Скорость подачи провода: 1 – 8 м/сек.
Электропитание: ~3ф / нейтраль /земля 400B 50/60Гц; 16A
Давление воздуха: мин. 6 бар, чистый, сухой, без примесей масла
Размеры (Д × Ш × В): 1550 x 1445 x 1855 мм
Вес: 440 кг (основная машина) 750 кг (ориентировочный вес включая рабочие станции и опции)

Соответствие стандартам CE

CrimpCenter 36 полностью соответствует стандартам СЕ и ЕМС, рекомендациям по механической и электрической безопасности, электромагнитной совместимости.
