Компания Tektronix ускоряет отладку цифровых схем с последовательной и параллельной передачей сигналов для разработчиков встроенных систем

Бивертон, Орегон, США

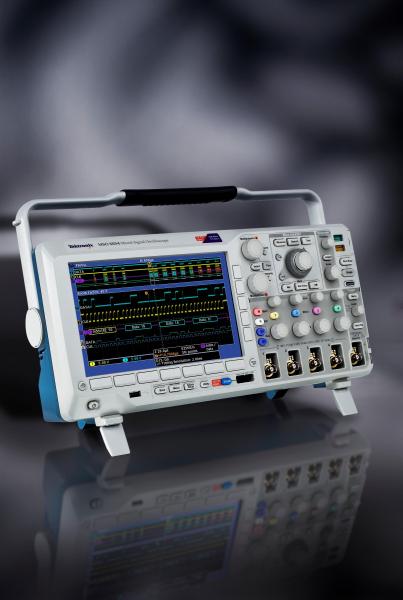

Фото с сайта www.pribor.ru

Сегодня компания Tektronix, Inc., ведущий мировой производитель контрольно-измерительного и мониторингового оборудования, объявила о выпуске новых осциллографов смешанных сигналов серии MSO3000. Эта новая серия позволяет визуализировать и анализировать аналоговые и цифровые (параллельные и последовательные) сигналы с помощью одного прибора, что по достоинству оценят разработчики встроенных систем. Осциллографы серии MSO3000 являют собой идеальное сочетание цены и качества, предлагая до четырех аналоговых и 16 цифровых каналов с полосой пропускания от 100 до 500 МГц, длиною записи 5 млн. точек и частотой дискретизации аналогового сигнала 2,5 Гвыб./с. Теперь с появлением новой модели в семействе осциллографов MSO/DPO компания Tektronix может предложить полный спектр оборудования в диапазоне частот от 100 МГц до 1 ГГц для существенного упрощения и ускорения отладки сложных встроенных систем.

Сегодня разработчики встроенных систем нуждаются в контрольно-измерительных приборах, способных гибко контролировать аналоговые и цифровые, параллельные и последовательные сигналы. Эта гибкость особенно важна для диагностики проблем системного уровня в различных интегральных компонентах, таких как микропроцессоры и микроконтроллеры, ПЛИС, АЦП, ЦАП, контроллеры последовательных и параллельных шин, встроенные звуковые системы и импульсные источники питания. В то же время проектировщики вынуждены учитывать жесткие ценовые ограничения. Благодаря высокой гибкости, производительности и большому числу каналов, осциллографы смешанного сигнала (MSO) идеально подходят для проектирования и отладки таких расширенных встроенных систем.

“Признавая лидирующее положение Tektronix среди производителей осциллографов, компании ждут от нас наиболее надежных, точных и широкополосных приборов, которые помогут выявить и решить сложные проблемы”, – сказал Боб Блюм (Bob Bluhm), вице-президент отдела осциллографов компании Tektronix. “Теперь с появлением новой серии осциллографов Tektronix в семействе MSO/DPO мы можем предложить полный диапазон производительных функций в сочетании с замечательной ценой, что по достоинству оценит большинство инженеров, нуждающихся в мощных и простых приборах для упрощения отладки встроенных систем”.

Для разработки и анализа схем со смешанными сигналами осциллографы серии MSO3000 предлагают 16 цифровых каналов. Гибкое управление этими каналами через интерфейс пользователя упрощает работу и позволяет легко решать проблемы, связанные с обработкой смешанных сигналов. Цветовая кодировка сигналов облегчает просмотр цифровых осциллограмм, отображая единицы зеленым цветом, а нули – синим. Это дает возможность легко понять логические состояния сигналов, не прокручивая изображение до точки перехода.

Можно также группировать и маркировать цифровые сигналы, что существенно сокращает время настройки. Режим быстрого захвата MagniVu™ позволяет уверенно выполнять ответственные измерения временных соотношений цифровых сигналов, обеспечивая захват 10 000 точек со скоростью до 8,25 Гвыб./с (с разрешением 121,2 пс). Это обеспечивает значительно лучшее разрешение по времени и позволяет захватывать более узкие глитчи по сравнению с другими имеющимися на рынке осциллографами смешанного сигнала аналогичного класса.

Осциллографы серии MSO3000 имеют хорошо продуманный набор функций, ускоряющих все этапы отладки новых схем. Теперь, благодаря скорости захвата до 50 000 осциллограмм в секунду и технологии цифрового люминофора, разработчик встроенных систем может легко обнаружить кратковременно возникающие помехи. Затем он может захватить аномалии и глитчи в сигнале с помощью набора функций запуска, включая запуск по содержимому параллельных данных и последовательных пакетов. Причем запуск осуществляется по всем входным каналам и автоматически коррелируется по времени со всеми аналоговыми, цифровыми и последовательными сигналами. Функция Wave Inspector® позволяет выполнять автоматический поиск интересующих событий во всех аналоговых, цифровых и последовательных данных. Wave Inspector автоматически помечает все случаи появления искомого события и позволяет быстро перемещаться между ними. Кроме того, разработчик может быстро анализировать сигналы с помощью 29 автоматических измерительных функций, расширенных возможностей математической обработки осциллограмм и специальных приложений для анализа сигналов последовательных шин, анализа источников питания и обработки видеосигналов.

Подобно другим настольным осциллографам MSO/DPO компании Tektronix, включая MSO/DPO4000 и MSO/DPO2000, осциллографы серии MSO/DPO3000 позволяют разработчикам встроенных систем улучшить характеристики своих конструкций и ускорить их продвижение на рынок. Сигналы последовательных шин отличаются тем, что один сигнал может содержать адрес, данные, тактовую частоту и команды. Это существенно затрудняет локализацию интересующих событий. Осциллографы MSO/DPO предлагают мощный набор инструментов для отладки последовательных шин с помощью автоматических функций запуска, декодирования и поиска данных на шинах стандартов I2C, SPI, RS-232/422/485/UART, CAN, LIN и I2S/LJ/RJ/TDM.

Поддержка дополнительных прикладных программных пакетов позволяет автоматизировать измерения мощности или характеристик сигналов HDTV и специальных видеосигналов. Для увеличения срока службы батарей и для улучшения экологичности за счет снижения потребляемой мощности, разработчики источников питания могут быстро и точно анализировать качество цепей питания, коммутационные потери, гармонические искажения, область устойчивой работы (SOA), модуляцию, пульсации, скорость нарастания тока и напряжения (di/dt, dv/dt), а также проверять соответствие национальным и региональным стандартам качества электропитания. Модуль анализа источников питания DPO3PWR позволяет одним нажатием клавиши выполнять автоматические и воспроизводимые измерения параметров, не требуя при этом никаких внешних компьютеров или сложного программного обеспечения. Пакет решений для анализа источников питания DPO3PWRBND объединяет все основные средства, необходимые для выполнения типовых измерений и анализа, обеспечивая экономию средств до 25 %.

Благодаря высокой скорости захвата осциллографов MSO/DPO и отображению различных сигналов с различной яркостью, видеоинженеры могут рассматривать мельчайшие подробности видеосигнала и получают доступ к таким стандартным функциям, как разметка в мВ или IRE, выравнивание по полям, полярность видеосигнала и интеллектуальная автонастройка, способная обнаруживать видеосигналы. Дополнительный прикладной модуль DPO3VID располагает наиболее полным в своем классе набором функций запуска по сигналам HDTV и специальным (нестандартным) видеосигналам.

Наличие

Все модели можно приобрести уже сейчас. Дополнительная информация доступна по адресу www.tektronix.com/scopes.

В комплект поставки всех осциллографов серии MSO3000 входит ограниченная бесплатная версия программного обеспечения NI LabVIEW SignalExpress™ Tektronix Edition; при желании ее можно обновить до стандартной версии NI LabVIEW SignalExpress™ Tektronix Edition, включающей более 200 функций измерения, захвата, анализа и составления отчетов. ПО Tektronix Edition можно заказать в компании Tektronix под названием SIGEXPTE.
