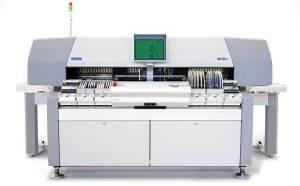

Новые установщики компании MYDATA: MY100SX и MY100LX

Компания MYDATA представляет на российском рынке две новые модели установщиков компонентов серии MY100: MY100SX и MY100LX. Теперь благодаря расширению модельного ряда появилось больше возможностей повысить гибкость и производительность сборочной линии. Так, если модель MY100DX способна устанавливать компоненты со скоростью 34 000 комп./ч, то модель MY100SX предназначена для работы с маленькими партиями печатных плат со скоростью монтажа до 21 500 комп./ч, а скорость монтажа модели MY100LX составляет 15 000 комп./ч.

Все три установщика серии MY100: MY100DX, MY100SX и MY100LX, – предназначены для безостановочной работы 24 часа в сутки 7 дней в неделю, отличаются высокой повторяемостью и точностью монтажа компонентов. По сравнению с серией MY увеличено количество загружаемых в установщик питателей без увеличения площади основания машины. Благодаря гибкой и простой в работе операционной системе TPSys, интеллектуальным питателям Agilis и автоматической системе адаптации к температуре окружающей среды ATA все три модели серии MY100 – являются прекрасным решением «все в одном» для работы с большим количеством разных партий печатных плат, больших и/или маленьких.

Если добавить сюда возможность построения линии MY100 Synergy (объединение нескольких установщиков в одной производственной линии), то можно создать самую гибкую и мощную производственную линию из существующих сегодня на рынке.

Модель MY100SX

Модель MY100SX создана для достижения максимально возможной гибкости сборки печатных плат. В этой модели можно выбирать ширину конвейера (от Т3 до Т6), которая способна адаптироваться под различную ширину и форму печатных плат. Количество загружаемых питателей может составлять до 176 шт., ассортимент монтируемых компонентов очень широк, что делает возможным применение этой модели на производстве с большой номенклатурой собираемых изделий со скоростью монтажа 21 500 комп./ч.

Доступно две версии модели MY100SX: MY100SX-10 и MY100SX-14, – отличающиеся количеством загружаемых 8-ми мм питателей: 112 или 176 соответственно.

MY100SX-10/14

Стандартная конфигурация:

  • Максимальное количество питателей: 112 в MY100SX-10 и 176 в MY100SX-14
  • Внутренний Т3 конвейер
  • Высокоточная монтажная головка Midas – 1 шт.
  • Двойная видеосистема центрирования компонентов DVS – 1 шт.
  • Операционная система TPSys
  • Программное обеспечение планирования и оптимизации сборки MYPlan
  • Руководства, оборудование для запуска и технического обслуживания установщика

Опции:

  • Высокоскоростная монтажная головка с 8 сменными насадками HYDRA Z8
  • 1 или 2 камеры линейного сканирования «на лету» LSC
  • Электроверификатор (диоды, конденсаторы, резисторы и транзисторы)
  • Сигнальный фонарь

MY100SX

Основные технические характеристики:

  • Производительность, комп./ч: 21 500
  • Производительность согласно IPC 9850 для чипов, комп./ч: 17 800
  • Производительность согласно IPC 9850 для компонентов с малым шагом выводов, комп./ч: 3 200
  • Устанавливаемые компоненты для Midas: от 01005
    Устанавливаемые компоненты для HYDRA Z8: от 0201

Модель MY100LX

Модель MY100LX позволяет заказчикам уже сегодня начать высококачественную сборку печатных плат с возможностью увеличения производительности установщика в будущем. Начать работу можно с 9 монтажных насадок при скорости в 15 000 комп./ч. Когда же возникнет необходимость увеличения производительности машины, модель MY100LX можно доукомплектовать некоторыми узлами до модели MY100SX.

Доступно две версии модели MY100LX: MY100LX-10 и MY100LX-14 – отличающиеся количеством загружаемых 8-ми мм питателей: 112 или 176 соответственно.

MY100LX-10/14

Стандартная конфигурация:

  • Максимальное количество питателей: 112 в MY100LX-10 и 176 в MY100LX-14
  • Внутренний Т3 конвейер
  • Высокоточная монтажная головка Midas – 1 шт.
  • Высокоскоростная монтажная головка с 8 сменными насадками HYDRA Z8L
  • Стандартная видеосистема центрирования компонентов SVC – 1 шт.
  • Система видеоцентрирования для монтажной головки HYDRA – 1 шт.
  • Операционная система TPSys
  • Программное обеспечение планирования и оптимизации сборки MYPlan
  • Руководства, оборудование для запуска и технического обслуживания установщика

Опции:

  • Электроверификатор (диоды, конденсаторы, резисторы и транзисторы)
  • Сигнальный фонарь

MY100LX

Основные технические характеристики:

  • Производительность, комп./ч: 15 000
  • Производительность согласно IPC 9850 для чипов, комп./ч: 13 500
  • Производительность согласно IPC 9850 для компонентов с малым шагом выводов, комп./ч: 2 250
  • Устанавливаемые компоненты для Midas: от 0402
  • Устанавливаемые компоненты для HYDRA Z8: от 0402

Более подробную информацию о новых установщиках можно получить у менеджеров Отдела технологического оборудования компании НПФ Диполь.

Информация предоставлена компанией НПФ Диполь.
