Компания Dage представила новое прогрессивное решение

Рисунок с сайта www.ostec-micro.ru

Решение предназначено для преодоления воздействия слоя пассивации при испытании шариковых соединений на сдвиг.

Характеристики и преимущества:

• Комбинация программных и аппартных средств по удалению слоя пассивации позволяют инструменту для испытания на сдвиг прикладывать полную нагрузку к шариковому соединению, что является необходимым условием для достоверного измерения прочности сварного соединения
• Усовершенствованное программное обеспечение и новая конструкция инструмента позволяют проходить сквозь пассивационный слой и удалять его
• Коррекция, проводимая ПО, исключает приложение дополнительных усилий, связанных с удалением слоя пассивации, таким образом, гарантируется точное измерение прочности шарикового соединения
• Быстрая настройка параметров теста позволяет достигать высокой скорости его проведения

Тестирование шарикового соединения на сдвиг в присутствии пассивационного слоя

Тестирование шариковых соединений на сдвиг - наиболее часто используемый метод в контроле качества проволочных соединений. В настоящее время как правило используется полимидный пассивационный слой, и чаще всего применяются толстые слои, (до 10мкм) и больше, в частности, для изделий, где требуется разварка проволочных выводов с мелким шагом. Наличие таких слоёв ограничивает доступ рабочего инструмента к шариковому соединению и препятствует приложению к нему полной нагрузки. Таким образом измерение прочности сварного соединения зачастую может быть неправильным, либо невозможным.

Компания Dage представляет два технических новшества для решения этой проблемы:

1. Опция программного обеспечения, позволяющая оператору вести рабочий инструмент сквозь пассивационный слой. Обычно программное обеспечение контролирует момент касания рабочего инструмента поверхности рядом с местом сварного соединения и затем отводит его на предварительно заданную высоту. В новой опции оператор вводит значение дополнительного перемещения инструмента, эквивалентное толщине пассивационного слоя.
2. Новая конструкция рабочего инструмента с заострённой формой в комбинации с направлением хода инструмента даёт возможность прорезать пассивационный слой и в дальнейшем удалять его в ходе сдвига. Силы, связанные с удалением пассивационного слоя специальным образом учитываются, обеспечивая точное измерение прочности сварного соединения.

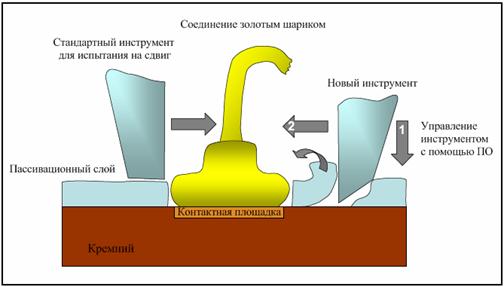

Стандартный и улучшенный методы схематически показаны на рис.1.

Информация с сайта www.ostec-micro.ru.
