Локализаторы неисправностей серии SFL – эффективное и доступное решение для отбраковки на этапе входного контроля

Фото с сайта www.sovtest.ru

Одним из ключевых аспектов в направлении развития компании "Совтест АТЕ" является внедрение инновационных решений в технологический процесс производства электронного оборудования России.

Таким образом, компания осуществляет свой вклад в развитие научно-технического потенциала России и оказывает поддержку отечественных производителей электроники, которые в условиях мирового экономического кризиса испытывают необходимость в снижении затрат на изготовление продукции при том, что качество выпускаемой продукции должно оставаться на высоком уровне.

Среди партнеров ООО "Совтест АТЕ" много производителей ответственной электроники, которая отвечает за безопасность населения. К числу таких предприятий относится компания "Бастион", г. Ростов-на-Дону.

Одно из основных направлений деятельности компании – профессиональные и специализированные источники бесперебойного питания для систем безопасности. В этой связи качество производимого партнерами компании "Совтест АТЕ" оборудования должно соответствовать самым высоким требованиям.

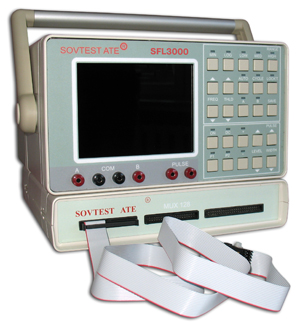

В настоящее время компания "Совтест АТЕ" и компания "Бастион" проводят совместную работу по оптимизации производственного процесса Заказчика с использованием одной из разработок "Совтест АТЕ" – Локализатора неисправностей SFL3000.

Прибор находится в опытной эксплуатации на предприятии Заказчика и успешно зарекомендовал себя на участке входного контроля.

Прибор прост в эксплуатации и имеет сравнительно невысокую стоимость, при этом позволяет значительно снизить собственные затраты на производство, поскольку отбраковка элементов на этапе входного контроля позволит исключить в дальнейшем длинную цепочку поиска отказавшего компонента в изделии.

Используемый в работе прибора принцип Сигнатурного анализа позволяет наглядно проанализировать состояние компонента. Суть метода в том, что прибор выводит на экран ПК вольтамперную характеристику (сигнатуру) анализируемого компонента, которая сравнивается с эталонной.

Вот некоторые примеры дефектных компонентов, которые были отбракованы с использованием Локализатора неисправностей SFL3000:

• заявленный поставщиком стабилитрон оказался стабистором (2 стабилитрона в одном корпусе во встречном включении)

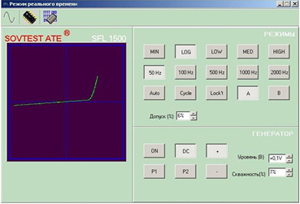

Рис.1 Сигнатура эталонного компонента

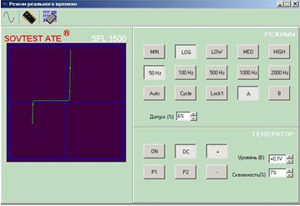

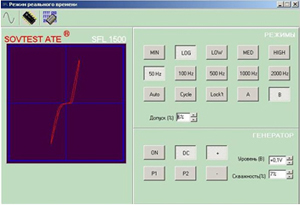

Рис.2 Сигнатура отбракованного компонента

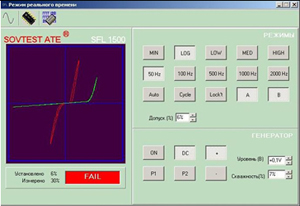

Рис.3 Результат сравнения компонентов на входном контроле.

• неисправная аналоговая микросхема

Рис.4 Сигнатура эталонной ИМС

Рис.5 Сигнатура отбракованной ИМС

Рис.6 Результат сравнения сигнатур на входном контроле

В заключение необходимо отметить, что внедрение инновационных технологий является необходимым условием для создания положительной динамики в развитии Российской электронной промышленности на пути к преодолению сложной экономической ситуации.

Информация с сайта www.sovtest.ru.
