4.2. Доработка импортного телефона под спаренную линию

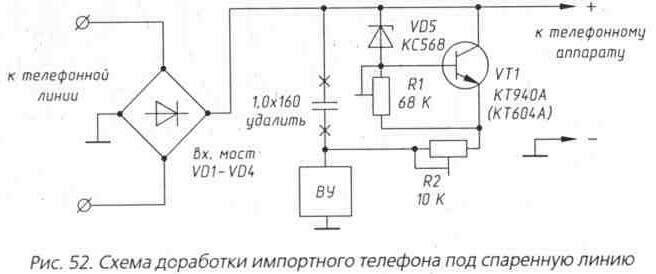

Многие телефонные аппараты не звонят на спаренной линии. Один из вариантов решения этой проблемы приведен ниже. Доработка значительно улучшает характеристики телефона (улучшается слышимость на параллельном телефоне, исчезают «щелчки» при наборе номера с параллельного аппарата). Схема устройства приведена на рис. 52 и представляет собой электронный ключ с ограничивающим резистором. При прохождении вызова амплитудой 90...120 В


транзистор VT1 открывается и питает вызывное устройство через ограничивающий резистор R2. В качестве стабилитрона VD5 можно применить цепочку стабилитронов с общим напряжением стабилизации 65 В (для АТС-60) или 55 В (для АТС-48). Сопротивлением R1 подбирают порог срабатывания VT1 для конкретного типа АТС. Схему можно использовать для доработки как импортных, так и отечественных телефонных аппаратов с электронными вызывными устройствами.
