3.3. Индикатор использования и обрыва телефонной линии

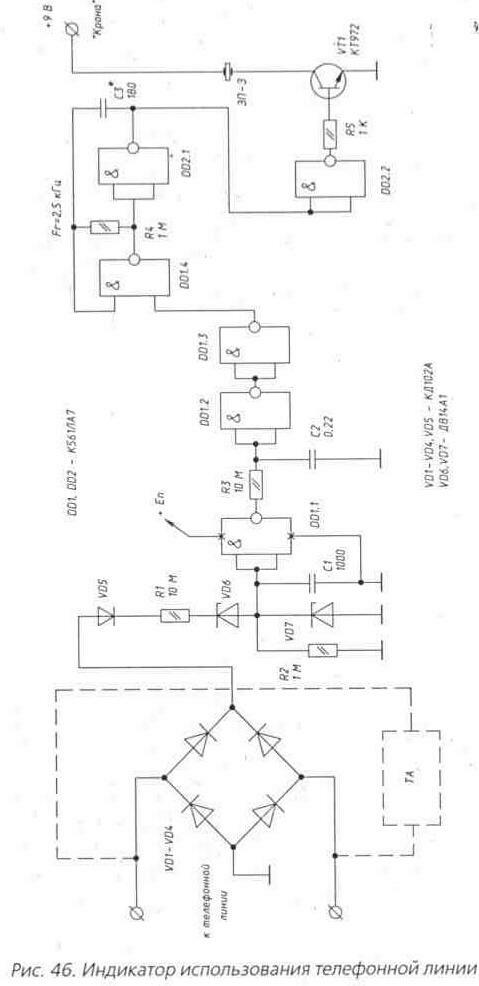

В случаях подключения к телефонному аппарату с разрывом линии абонент может использовать простейший индикатор использования и обрыва линии. Схема такого индикатора приведена на рис. 46.
|
         Таблица 2. Список деталей системы защиты «Пароль»  |
    ||
|
         Микросхемы  |

         DD1.DD2.DD3  |

         К561ИЕ8  |

|
         DD4, DD5, DD6  |

         КР561ЛА7  |
    |
|
         DA1  |

         КР1014КТ1А(В)  |
    |
|
         Транзисторы  |

         VT1  |

         КТ315Г  |

|
         VT2  |

         КТ503Е(КТ315И)  |
    |
|
         Стабилитроны  |

         VD3, VD4, VD6, VD14, VD26, VD34  |

         Д814А1  |

|
         Диоды  |

         VD1, VD2, VD7, VD8, VD24, VD25,  |

         КД102А  |

|
         VD27 - 30, VD31, VD32, VD33  |
    ||
|
         Конденсаторы  |

         С1,С2, С4, С7, С9,С10, С13, С16  |

         1000 пФ  |

|
         СЗ, С5, С8, С12, С15  |

         0,1 мкФ  |
    |
|
         С6.С11.С14  |

         0,68 мкФ  |
    |
|
         С17  |

         10.0мкФхбЗВ  |
    |
|
         С18  |

         2200,ОмкФх10В  |
    |
|
         Резисторы  |

         R1,R8,R10, R11, R12, R17, R18, R21  |

         4,7 М  |

|
         R2, R3, R4, R7  |

         1.5 М  |
    |
|
         R5  |

         10М  |
    |
|
         R6.R9, R13.R14.R16.R19  |

         390 К  |
    |
|
         R15, R20, R23  |

         130 К  |
    |




В состав схемы входят:
• диодный мост VD1...VD4 для подключения линии без учета полярности;
• датчик напряжения па элементах VD5, Rl, VD6, R2, VD7, С1, DD1.1;
• фильтр вызова АТС - 25 Гц, - R3, С2, DD1.2;
• инверторы DD1.3, DD2.2;
• генератор 2,5 кГц - DD1.4, DD2.1, R4, СЗ;
• ключ R5, VT1;
• звукоизлучающий элемент — пьезоизлучатель ЗП-3.
Принцип работы схемы заключается в следующем. В исходном состоянии блок индикатора подключается параллельно используемому телефонному аппарату. При наличии в линии напряжения свыше 40 В на входе элемента DD1.1 присутствует уровень логической единицы, и в соответствии с этим генератор 2,5 кГц заперт.
При поступлении вызова с АТС амплитудой 100 В и частотой 25 Гц специально рассчитанная цепочка фильтра R3, С2 не позволяет переключить элемент DD1.2 и включить звукоизлучатель ЗП. Если же на каком-то участке линии была снята трубка (либо произошел обрыв) более чем на 1 сек, на входе DD1.1 появится нулевой уровень, и с указанной задержкой переключится DD1.2. Затем включится генератор 2,5 кГц, звукоизлучатель ЗП подаст непрерывный звуковой сигнал, сигнализирующий об использовании или обрыве линии. При возвращении линии в исходное состояние (напряжение более 40 В) индикатор вновь переходит в ждущее состояние. Возможна доработка индикатора триггерной схемой для индикации попытки использования (обрыва) линии и после установления в линии номинального напряжения.
Питание индикатора встроенное — батарея 9 В («Крона», «Корунд» и т.п.).
Благодаря высоким значениям R1, R2, индикатор абсолютно не влияет на параметры линии в соответствии с ГОСТ [2]. Естественно, что индикатор будет срабатывать и при подъеме трубки (ведении разговора) и самим хозяином линии. Можно порекомендовать встроить выключатель или выполнить индикатор в виде заглушки, подключаемой вместо телефонного аппарата.
