2.8. Блокиратор параллельного телефона 1х2

Блокиратор параллельного телефона (его не следует путать с блокиратором спаренного телефона) предназначен для исключения мешающего воздействия другого телефона при занятии линии одним из них. Его применение позволяет исключить возможность прослушивания разговора, ведущегося с одного из аппаратов, на другом (блокируемом). Кроме этого, блокиратор предотвращает помехи набору номера с незаблокированного аппарата при любых манипуляциях с заблокированным. Блокиратор устраняет нежелательное «подзвякивание» второго аппарата, а также улучшает работу факса или модема, подключенного параллельно телефонному аппарату.

В состав схемы входят:

• датчик тока первого телефона ТА1 — R1;

• датчик тока второго телефона ТА2 — R2;

• ключ отключения ТА1 — DA1;

• ключ отключения ТА2 — DA2;

• схема блокировки ТА1 - VT2, R4, DD1.4, R6, С2, DD1.3;

* схема блокировки ТА2 - VT1, R3, DD1.1, R5, Cl, DD1.2;

• цепи питания микросхем — VD1, R9, СЗ, VD2.

Принцип работы схемы заключается в следующем. Исходящая связь

В исходном состоянии оба телефона ТА1, ТА2 подключены к линии, так как ключи DA1, DA2 открыты положительным напряжением, поступающим с выходов элементов DD1.2, DD1.3 через резисторы R7, R8. При снятии трубки па ТА1 на резисторе R1 выделяется напряжение около 1 В, которое открывает VT1. С выхода DD1.1 начинается зарядка Cl через R5. Постоянная времени RC-цепи равна приблизительно двум секундам, именно через такое время переключается элемент DD1.2, снимая питание с ключа DA2 (отключая второй телефон). Во время разговора ТА1 второй телефон остается заблокированным при любых манипуляциях с ним. Аналогично действует система блокировки ТА1 при снятии трубки с ТА2. Входящая связь

При поступлении посылок вызова с АТС звонят оба телефона, так как частота 25 Гц фильтруется цепями R5, Cl и R6, С2, не позволяя отключать ТА1 и ТА2 от линии. Постоянная времени этих цепочек выбрана не случайно, именно время около 2 секунд не позволяет блокиратору заблокировать телефоны на время вызова с АТС.

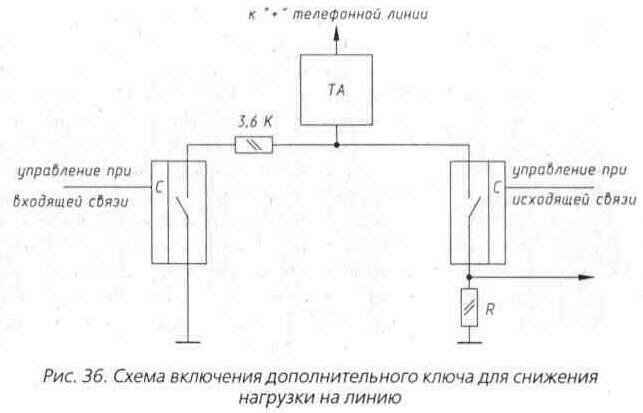

Устройства блокировки параллельного телефона позволяют снизить нагрузку на телефонную линию при большом количестве телефонных аппаратов. Если дополнить блокиратор еще двумя ключами, можно снизить нагрузку на линию также и при вызове. По ГОСТ [2] суммарное сопротивление телефонного аппарата при приеме вызова не должно быть менее 4 кОм. При наличии двух ТА сопротивление падает до 2...3 кОм, что может привести к перегрузке линии и даже отключению абонента. На рис. 36 приведена схема подключения дополнительного ключа, который срабатывает при поступлении вызова с АТС. В этом случае каждый из телефонных аппаратов будет звучать несколько тише, но общая нагрузка на линию при вызове снизится.
