2.6. Приставка-селектор для телефона

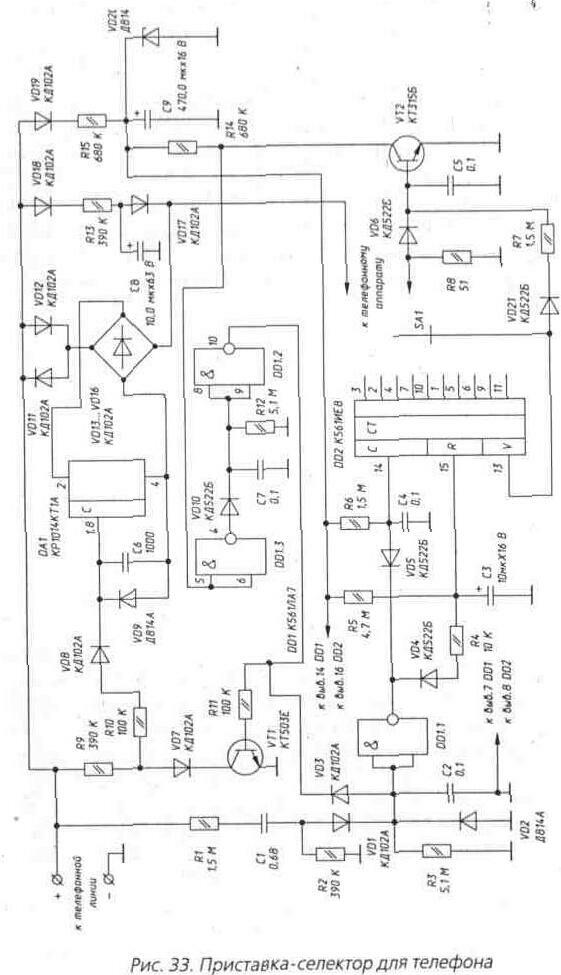

При эксплуатации телефонного аппарата иногда возникает необходимость селекции количества сигналов вызова (звонков), приходящих на телефон. Схема, приведенная на рис. 33, позволяет достаточно просто реализовать «входящую» селекцию посылок вызова •с АТС[9].

В отличие от сигнализатора [10] устройство выполнено с питанием от телефонной линии и практически на 100% подавляет ненужные звонки.

В состав приставки входят:

• входной узел приема и обработки посылок вызова на DD1.1, R1...R3, С1, С2, С4, VD1, VD2...VD5;

• счетчик количества звонков — DD2;

• ключ подключения телефона к линии — DA1, VD13...VD16;

• узел подъема трубки на VT1, VT2, R8, R14, VD6, С5, DD1.2, DD1.3;

• элементы питания: 60 В - VD17, VD18, R13, С8; 8 В - VD19, VD20, R15, С9;

• переключатель селектора звонков — SA1.


В исходном состоянии трубка положена, на R8 нет падения напряжения, вследствие чего VT2 закрыт, и через элементы DD1.3, DD1.2 логическая «1» на выходе 10 DD1.2 поддерживает открытое состояние VT1.

Ключ DA1 закрыт, и мост VD13...VD16 отключает телефон от телефонной линии. В этом состоянии на верхний по схеме вывод телефонного аппарата подается напряжение 40...60 В через цепочку VD18, R13,C8,VD17.

Предположим, что переключатель SA1 подключен к выводу 10 счетчика DD2. При поступлении вызова с АТС он не проходит непосредственно на телефон, а обрабатывается DD1.1 и последовательно переключает счетчик DD2. После четвертого вызова высокий уровень с выхода 10 DD2 через VD21, R7 открывает транзистор VT2 и тем самым через DD1.3, DD1.2, VT1 открывает ключ DA1. Телефон через открытый мост VD13...VD16 подключается к линии и начинает звонить с пятой посылки вызова. Одновременно через VD3 запирается входной узел DD1.1.

Меняя положение SA1, можно регулировать число пропущенных звонков. При подключении SA1 к выводу 3 DD2 телефон соединен с линией постоянно.

Работа узла подъема трубки происходит следующим образом. При снятой трубке падение напряжения на R8 открывает VT2 и через DD1.3, DD1.2 запирает VT1; напряжение с линии через R9, R10, VD8 открывает ключ DA1, мост VD13...VD16 и подключает телефон к линии. Процесс поднятия трубки необходимо рассматривать в динамике, так как емкость С8 разряжается через открытый телефон достаточно быстро, и если ключ DA1 не успевает открыться до окончания разряда С8, телефон не подключается к линии.

Необходимое время для открывания DA1 обеспечивает цепочка VD10, R12, С7, которая заряжается очень быстро, а разряжается около 1 сек. Обычно этого достаточно для устойчивого подключения телефонного аппарата к линии. Далее, уже само напряжение линии через открытый телефон поддерживает на резисторе R8 необходимое напряжение, превышающее 0,8 В, которое удерживает VT2 в открытом состоянии. Во время набора номера цепочки VD6, С5, а также VD10, R12, С7, и VD8, VD9, С6 не позволяют отключить телефон от линии.

Если трубка положена больше чем на 1 сек, схема возвращается в исходное состояние. Данное устройство можно применять в качестве «ночного» телефона, когда первые 5...6 звонков игнорируются,

а дозвониться сможет лишь тот абонент, который знает, что трубку снимут после 6-го звонка.

Другой возможный случай применения приставки-селектора установление приоритета поступления вызова в работе двух napaллельных аппаратов, находящихся в разных помещениях. В этом cлyчае один из аппаратов подключается через приставку-селектор. При поступлении сигнала вызова звонит только один аппарат. Если же трубка не была снята и течение определенного количества звонков, начинает звонить и второй аппарат. Получается своеобразная приставка «директор-секретарь».

Применять такую приставку можно на любых типах АТС с номинальным напряжением станционных батарей 48...60 В и неизменяемой полярностью при установлении соединения.
