1.7. Униполярное подключение сервисных телефонных устройств

В оборудовании большинства современных АТС для питания линий абонентов используется постоянное напряжение 48...60 В [5]. Это напряжение служит для формирования импульсов набора номера, а также питания цепей памяти телефонного аппарата при положенной трубке и микрофонных цепей в процессе разговора.

Обычно телефонные аппараты допускают любую полярность подключения к телефонной линии, так как на их входе используется

диодный мост. С помощью рычажного переключателя к линии подключается либо схема звонка, либо номеронабиратель, балансные схемы и усилители. На практике, к сожалению, не вес ТА работают одинаково хорошо при различной полярности подключения. Некоторые из них не позволяют, например, набран, номер, если не «угадана» полярность подключения телефона к линии.

Радиолюбители и конструкторы сервисных телефонных приставок (концентраторов, микро-АТС, сигнализаторов и пр.) обычно для упрощения электронной схемы испильзуют их полярное подключение к линии. Это наблюдается примерно и 80% интересных и оригинальных схем но телефонии, onyбликованных в популярной литературе. В принципе, это оправдано, если разрабатываемая приставка подключается к декадно-шаговым, квазиэлектронным и некоторым типам электронных АТС, в которых один раз заданная полярность выходного напряжения не изменяется во всех режимах работы (исключая режим вызова 100...150 В, 25 Гц). На таких станциях возможна лишь механическая переполюсовка при проведении ремонтных работ на линии.

Однако в последнее время стали встречаться АТС (в основном импортные), которые производят смену полярности питания абонента при переключении режимов соединения. Например, если при наборе номер с ТА, подключенного к такой АТС, наблюдаются импульсы набора положительной полярности амплитудой 48...60 В, то в режиме разговора полярность может измениться на противоположную (-10...-20 В). Это же касается и таксофонов, в которых отсчет времени разговора (кассирование) осуществляется кратковременным изменением полярности линии. Если для обычного телефона это не страшно, то у приставок с заданной полярностью подключения это может вызвать сбои в работе или отказ. Логичным было бы на вход каждой приставки поставить диодный мост. но в этом случае, при отсутствии отдельной схемы звонка, мы лишаемся возможности получить нормальную посылку вызова с АТС, так как происходит выпрямление переменной, составляющей напряжения вызова. Телефон, подключенный через мост, не будет звонить.

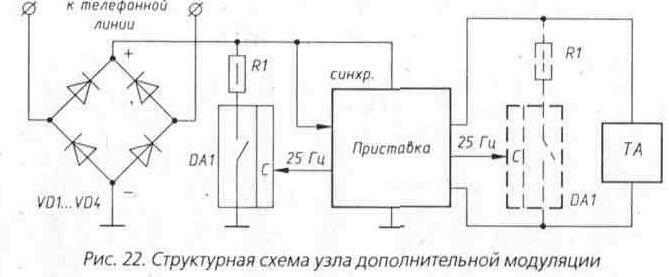

Решением проблемы является использование дополнительной модуляции синхронно с посылками вызова АТС [7]. На рис. 22 приведена структурная схема, реализующая этот метод формирования вызова.

При приеме вызова с АТС приставка синхронно осуществляем дополнительную модуляцию сигнала с линии либо на своем входе


либо на выходе (показано пунктиром). В качестве ключа лучше всего использовать транзисторы КТ503Е либо 1014КТ1А,В. В качестве диодов VD1...VD4 лучше использовать КД102А,Б. От номинала сопротивления R1 зависит глубина дополнительной модуляции. При номинале R1 в пределах 2,7...3,3 кОм осуществляется глубокая модуляция, а в пределах 6,8...10 кОм — частичная модуляция.

Следует отметить, что применение еще одного моста (один диодный мост находится в телефонном аппарате) несколько ухудшает параметры ТА, так как каждый диод вносит дополнительное последовательное сопротивление порядка 10...18 Ом.

Наилучшим схемным решением является использование в качестве управляющего для ключа DA1 напряжения, непосредственно снятого с линии. На рис. 23 приведена принципиальная схема узла дополнительной модуляции.

Работа схемы при входящей связи аналогична вышеописанной. Транзистор VT1 выполняет функцию синхронизации дополнительной модуляции при поступлении вызова с АТС.

При исходящей связи (наборе номера с ТА) цепочка модуляции остается выключенной (транзистор VT2 закрыт).

Узел может использоваться в качестве входного в различных телефонных устройствах.
