1.2. Функциональная схема типового устройства

Необходимость разработки нестандартного телефонного оборудования обычно определяется решением следующих задач:

• подключение к линии более 1...2 телефонных аппаратов;

• индивидуальный прием вызова;

• конференц-связь;

• переадресация вызова;

• удержание линии;

• сопряжение с линией различных приборов;

• блокировка набора номера;

• индикация состояния линии;

• усиление вызова;

• запрет прохождения вызова;

• усиление речи;

• кодирование речи;

• кодирование доступа к линии;

• дистанционное включение;

• охрана помещений по телефонной линии;

• модернизация телефонных аппаратов.

Для разработки устройства рекомендуется определить назначение изделия, количество подключаемых к нему телефонных аппаратов, способ электрического питания схемы, а также четкий последовательный алгоритм работы. Схема разбивается на конструктивные модули:

• узел приема вызова, информации и пр. — (1);

• логическая схема обработки — (2);

• схема электрического питания — (3);

• элементы коммутации — (4);

• усилители передачи-приема (5).

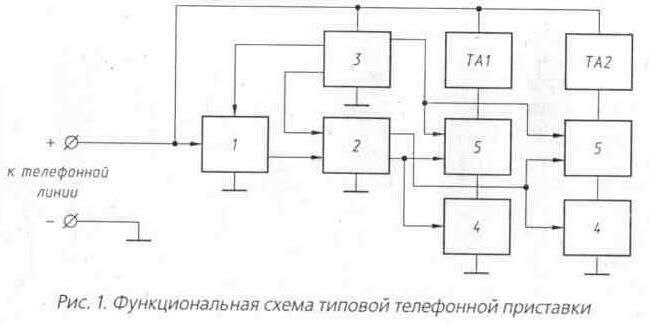

На рис. 1 приведена примерная функциональная схема телефонной приставки на два абонента.

Работа схемы происходит следующим образом. Схема питания (3) подключена к телефонной линии, постоянно обеспечивая питание всех остальных модулей схемы, как в режиме ожидания, так и в режиме выполнения основных функций. Блок (1) предназначен для обработки и формирования посылок вызова с АТС, передавая их в дальнейшем на модуль (2). Модуль (2), в свою очередь, задает определенный алгоритм включения/выключения коммутационных элементов (4) и усилителей (5). С помощью подобной функциональной схемы, комбинируя и усложняя составные части, можно построить множество устройств с полезными и оригинальными функциями.

Следует отметить, что по степени влияния модулей на параметры линии (в соответствии с [2]), их можно расположить в порядке возрастания: 4-2-1-5-3 (максимальное влияние — модуль питания). Это значит, что при создании устройства с питанием от телефонной линии сложно тяжело добиться стабильного напряжения при максимальном токе потребления, а также уложиться в параметры, заданные ГОСТ [2].
