ПРИЛОЖЕНИЯ

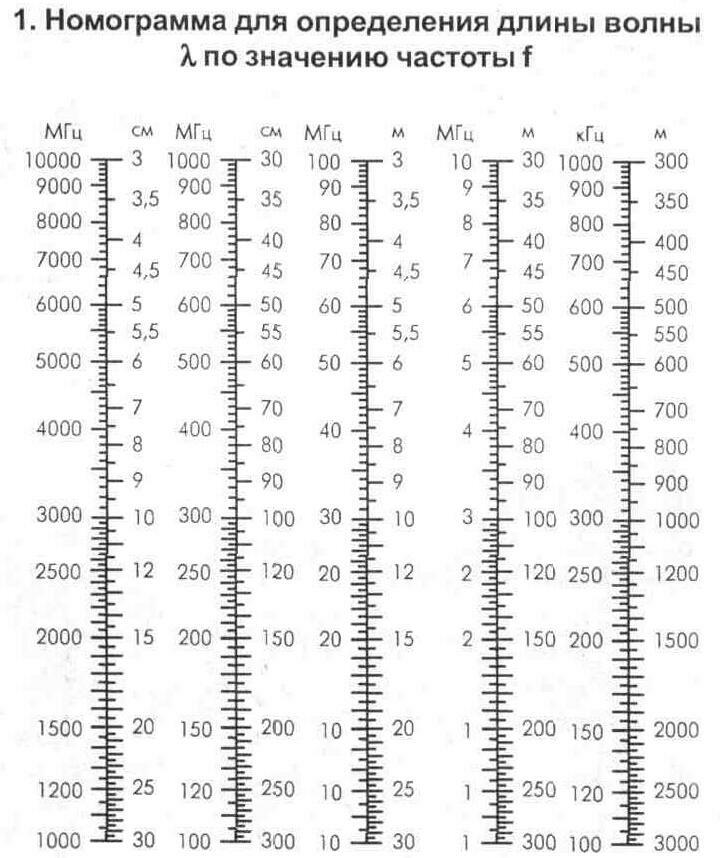

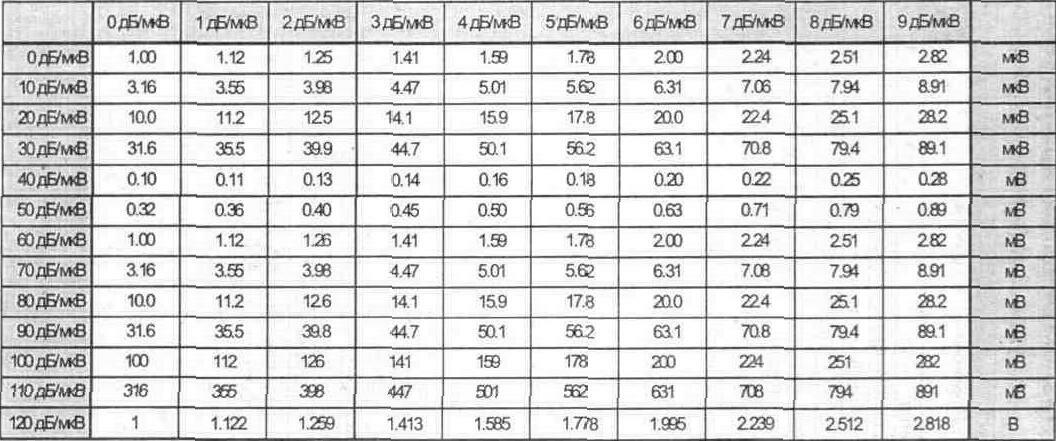

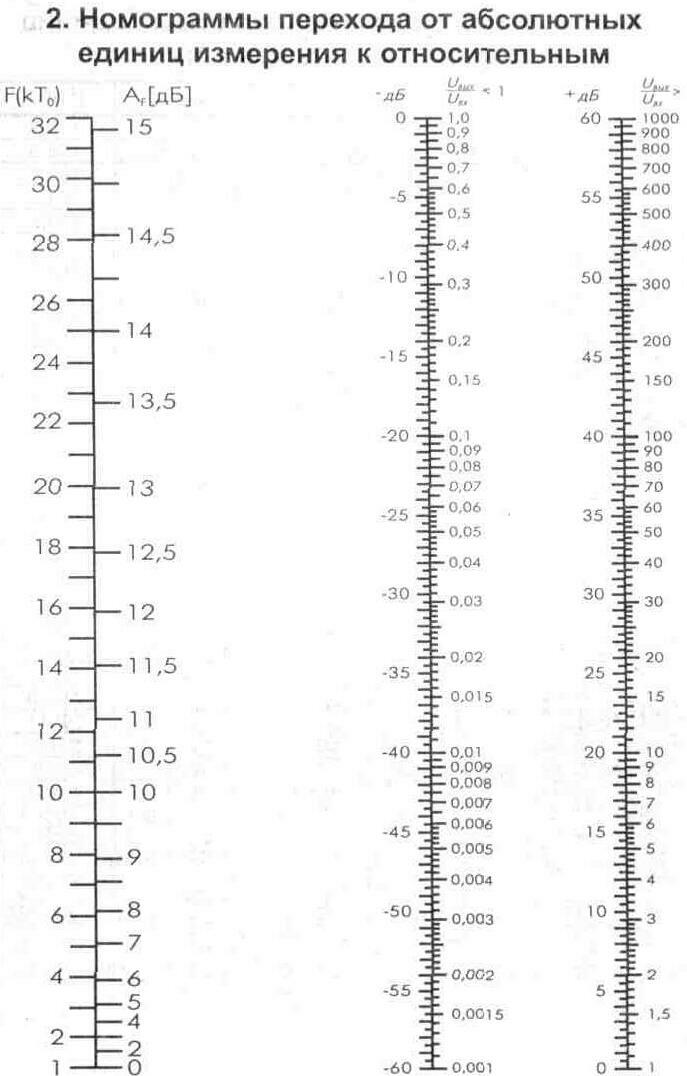

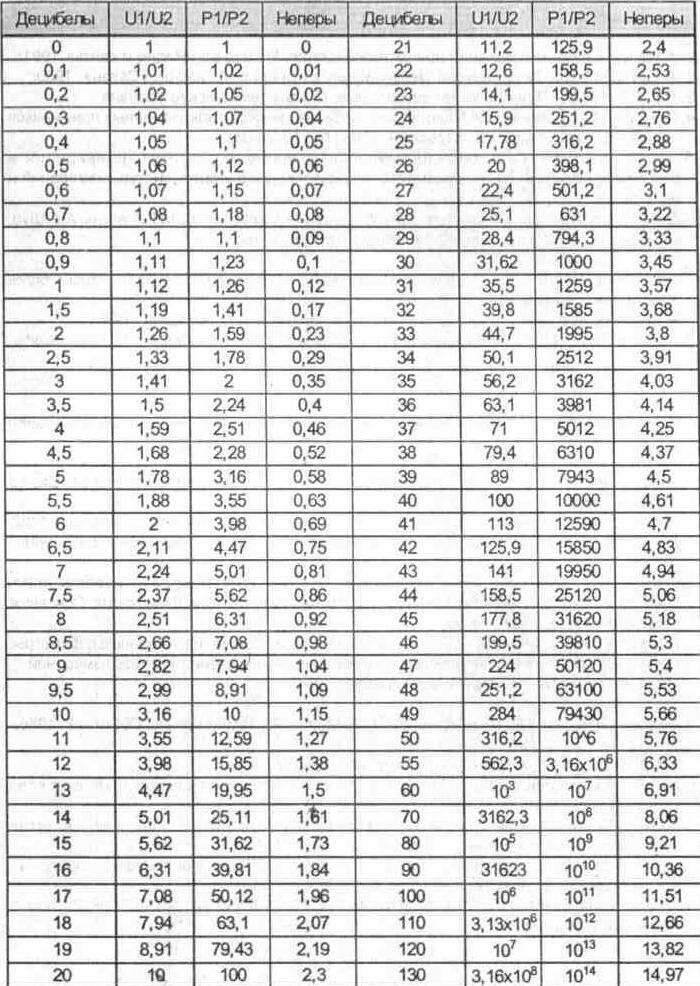

3. Таблицы перехода от абсолютных единиц измерения к относительным

ДБ

U1/U2

Р1/Р2

ДБ

U1/U2

Р1/Р2

0,5

1,059

1,122

21

11,22

125,9

1,0

1,122

1,259

22

12,59

158,5

1,5

1,189

1,413

23

14,13

199,5

2,0

1,259

1,585

24

15,85

251,2

2,5

1,334

1,778

25

17,78

316,2

3.0

1,413

1,995

26

19,95

398,1

3,5

1,496

2,238

27

22,39

501,2

4,0

1,585

2,512

28

25,12

631

4,5

1,679

2,818

29

28,18

794,3

5,0

1,778

3,162

30

31,62

1000

5,5

1,884

3,55

31

35,48

1259

6,0

1,995

3,981

32

39,81

1585

6,5

2,113

4,47

33

44,67

1995

7,0

2,239

5,012

34

50,12

2512

7,5

2,371

5,62

35

56,23

3162

8,0

2,512

6,310

36

63,10

3981

8,5

2,661

7,079

37

70,79

5012

9,0

2,818

7,943

38

79,43

6310

9,5

2,985

8,913

39

89,13

7943

10

3,162

10,00

40

100,0

10000

10,5

3,350

11,22

41

112,2

12589

11

3,548

12,59

42

125,9

15849

11,5

3,758

14,13

43

141,3

19953

12

3,981

15,85

44

158,5

25119

12,5

4,217

17,78

45

177,8

31623

13

4,467

19,95

46

199,5

39811

13,5

4,732

22,39

47

223,9

50119

14

5,012

25,12

48

251,2

63096

14,5

5,309

28,18

49

281,8

79433

15

5,623

31,62

50

316,2

100000

15,5

5,957

35,48

51

354,8

125893

16

6,310

39,81

52

398,1

158489

16,5

6,683

44,67

53

446,7

199526

17

7,079

50,12

54

501,2

251189

17,5

7,499

56,23

55

562,3

316228

18

7,943

63,10

56

631,0

398107

18,5

8,414

70,79

57

707,9

501187

19

8,913

79,43

58

794,3

630957

19,5

9,441

89,13

59

891,3

794328

20

10,00

100,0

60

1000,0

100000

ДБ

• U1/U2

Р1/Р2

ДБ

U1/U2

Р1/Р2

-0,5

0,944

0,841

-21

0,089

0,008

-1

0,891

0,794

-22

0,079

0,006

-1,5

0,841

0,708

-23

0,071

0,005

-2

0,794

0,691

-24

0,063

0,004

-2,5

0,750

0,562

-25

0,056

0,0030

-3

0,708

0,501

-26

0,050

0,0025

-3,5

0,668

0,447

-27

0,045

0,0020

-4

0,631

0,398

-28

0,040

0,0016

-4,5

0,596

0,355

-29

0,035

0,0013

-5

0,562

0,316

-30

0,032

0,0010

-5,5

0,531

0,282

-31

0,028

0,0008

-6

0,501

0,251

-32

0,025

0,0006

-6,5

0,473

0,224

-33

0,022

0,0005

-7

0,447

0,200

-34

0,020

0,0004

-7,5

0,421

0,178

-35

0,018

0,0003

-8

0,398

0,158

-36

0,016

0,00025

-8,5

0,376

0,141

-37

0,014

0,0002

-9

0,355

0,126

-38

0,013.

0,00016

-9,5

0,335

0,112

-39

0,011

0,00013

-10

0,316

0,100

-40

0,010

0,0001

-10,5

0,299

0,089

-41

0,009

0,00008

-11

0,282

0,079

-42

0,008

0,00006

-11,5

0,266

0,071

-43

0,007

0,00005

-12

0,251

0,063

-44

0,006

0,00004

-12,5

0,237

0,056

-45

0,006

0,00003

-13

0,224

0,050

-46

0,005

0,000025

-13,5

0,211

0,045

-47

0,0045

0,00002

-14

0,200

0,040

-48

0,004

0,000016

-14,5

0,188

0,035

-49

0,0035

0,000013

-15

0,178

0,032

-50

0,0032

0,00001

-15,5

0,168

0,028

-51

0,0028

0,000008

-16

0,158

0,025

-52

0,0025

0,000006

-16,5

0,150

0,022

-53

0,0022

0,000005

-17

0,141

0,020

-54

0,002

0,000004

-17,5

0,133

0,018

-55

0,0018

0,000003

-18

0,126

0,016

-56

0,0016

0,0000025

-18,5

0,119

0,014

-57

0,0014

0,000002

-19

0,112

0,013

-58

0,0013

0,0000016

-19,5

0,106

0,011

-59

0,0011

0,0000013

-20

0,100

0,010

-60

0,001

0,000001

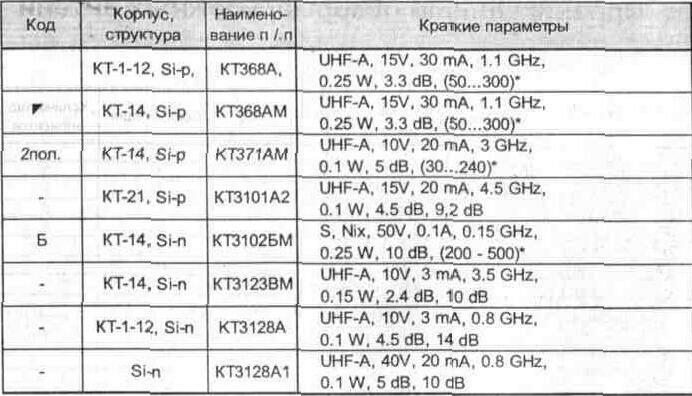

4. Зарубежные и отечественные транзисторы, применяемые в описанных схемах усилителей и конвертеров

Транзисторы могут отличаться расположением выводов или типом корпуса. Может не совпадать расположение выводов транзисторов одного и того же типа, выпускаемых различными фирмами (транзистор BFR 96, выпускаемый фирмама Siemens и Motorola). Поэтому необходимо пользоваться справочными листами заводов-изготовителей, т. к. в справочниках эти различия не приводятся.

Код

Корпус, структура

Наименование n / n

Краткие параметры

N3

SOT 23, Si-n

2SC1653

S, Nix, 150V, 0.05A, 150MHz

Р1

SOT-23, Si-n

BFP 91A

UHF-A, 15V, 50mA, 6GHz, 0.35W

Р1

SOT-23. Si-n

BFR 92

UHF-A, 20V, 25mA, 5GHz

Р2

SOT-23, Si-n

BFR 92A

UHF-A, 20V, 25mA, 5GHz

Р2

SOT-323, Si-n

BFQ 67

UHF-A, га, 20V, 0.05A. 7.5GHz

R1

SOT-23, Si-n

BFR 93

UHF-A, 20V, 25mA, 5GHz

R1

SOT-143, Si-n

BFP 196

UHF-A, 12V, 0.1A, 8GHz

R2

SOT-23, Si-n

2SC2351

UHF-ra, 25V. 0.07 mA, 4.5GHz

R2

SOT-23, Si-n

BFR 93 A

UHF-A, 20V, 25mA, 5GHz

RH

SOT-143, Si-n

BFP 183

UHF-A, 20V, 65mA, 8GHz

RH

SOT-23. Si-n

BFR 183

UHF-A, 20V, 65mA, 8GHz

V1

SOT-23, Si-n

BFT25

UHF-A, 8V, 2.5mA, 2.3GHz, 3mW

V2

SOT-23, Si-n

BFQ 67

UHF-A, ra, 20V, 0.05A, 7.5GHz

V3

SOT-143, Si-n

BFG 67

UHF/UHF-A, 10V, 0.05A, 7.5GHz, 0.3W, 3dB, 6dB.

-

SOT-37, Si-n

BFR 91A

UHF-A, 8 V, 30 mA, 6 GHz, 0.3W, 1.6 dB, 14 dB.

-

SOT-37, Si-n

BFR 96

UHF-A, 10V, 50mA, 5GHz, 0.5 W, 3.3 dB, 16 dB.

SOT-37, Si-n

BFR 96S

UHF-A, 10 V, 70 mA, 5 GHz, 0.7W, 4dB, 11.5dB.

415

SOT-143, Si-n

AT41511

UHF-A, 5 V, 0.9 GHz, 1,0 dB, 17,5 dB

415

SOT-23, Si-n

AT 41533

UHF-A, 5 V, 0,9 GHz, 1,0 dB, 14,5 dB

67

SOT-143, Si-n

BFP 67

UHF/UHF-A, 20V, 0.05A, 7.5GHz

-

Si-n

КТ639Б

S, Nix, 100V, 1.5A, 20MHz, 10 W, (63 - 160)*

Si-p

KT814B

S, Nix, 60V, 1.5A, 3MHz, 10 W. (40)*

-

Si-p

KT837K

S, Nix, 70V. 8A, 1MHz, 30 W, 5 - 17dB

-

Si-p

КТ837Ф

S, Nix, 60V, 7.5A, 1MHz. 30 W, 3 - 17 dB

-

Si-p

П214В

S, Nix, 55V, 5A, 270 Hz, 10 W, (20)*

-

Si-p

П214Г

S, Nix, 60V, 7.5A, 270 Hz, 30 W, (15...40)*

-

Si-n

МП37Б

30V, 20 mA, 1MHz, 0.15 W, (25...50)"

Si-p

МП42

15V, 200 mA, 1MHz, 0.2 W, (20...35)"

-

Si-p

ГТ313Б

UHF-A, 15V, 30 mA, 100 MHz, 0.1 W, 8 dB,(15...200)*

-

KT-1-12, Si-n

ГТ346А

UHF-A, 20V. 10 mA, 700 MHz. 0.05 W, 7 dB, 10.5 dB



В разделе кратких параметров последовательно указаны: область применения, Uкэ (напряжение между переходами), Iк (ток коллектора), Frp (предельная частота усиления), Рк (рассеиваемая мощность), F (коэффициент шума), G (коэффициент усиления).

5. Сравнительный обзор зарубежных антенн

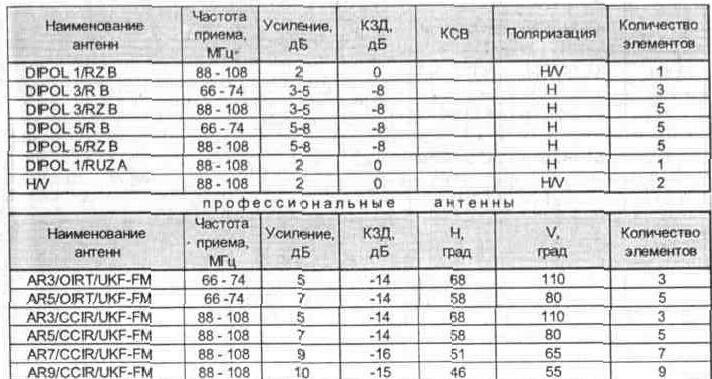

РАДИОАНТЕННЫ УКВ ЧМ (UKV FM)


Примечание: Н— горизонтальная поляризация, V— вертикальная.

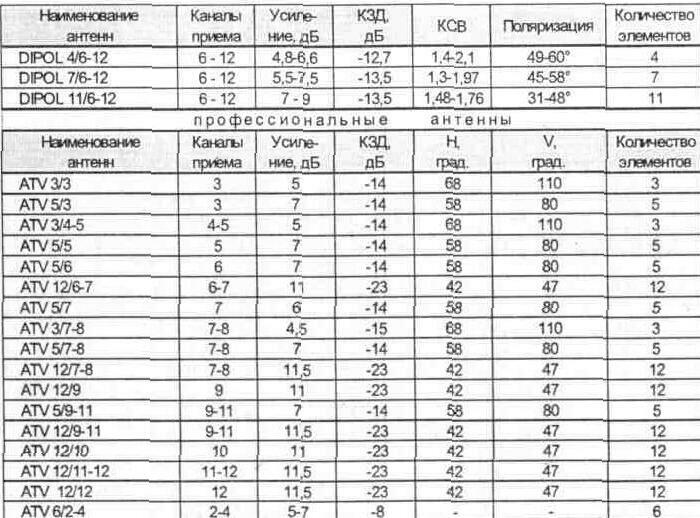

ТЕЛЕВИЗИОННЫЕ АНТЕННЫ MB (VHF)

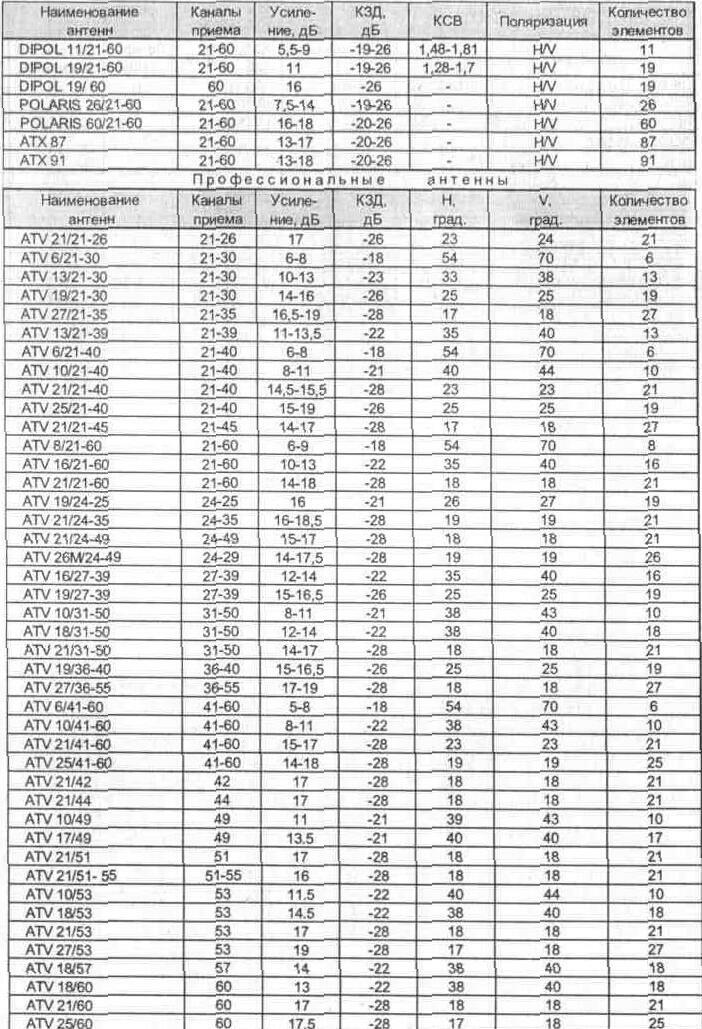

ТЕЛЕВИЗИОННЫЕ АНТЕННЫ ДМВ (UHF)

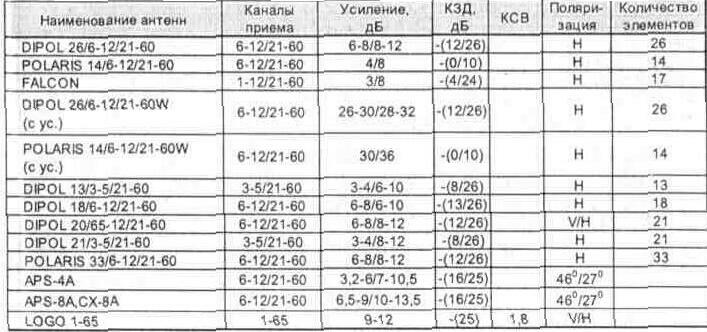

КОМБИНИРОВАННЫЕ ТЕЛЕВИЗИОННЫЕ АНТЕННЫ МВ/ДМВ (VHF/UHF)


Примечоние: Н — горизонтальная поляризация, V— вертикальная.

6. Сравнительная таблица параметров пластинчатых усилителей

Тип усилителя

Каналы приема

f. МГц

G,дБ

F.дБ

Rвх/вых, Ом

APS 03

6 - 60

174-790

12

1,2*

300/75

APS 07

6 - 60

174-790

24

2,6*

300/75

SWA-1

1 - 68

48,5-854

8 - 10

2,5

300/75

SWA-1 /LUX

1 - 68

48,5-854

15 - 18

0,9

300/75

SWA-1/S

1 - 68

48,5-854

10

2,3

300/75

SWA-1/S/LUX

1 - 68

48,5-854

16 - 18

0.9

300/75

SWA-UKF-01

60 -110

23 - 28

3,1

300/75

SWA-2

1 - 68

48,5-854

23 - 28

3,2

300/75

WS-2

1 - 68

48,5-854

23 - 28

3,2

300/75

SWA-3

1 - 68

48,5-854

23 - 28

3,1

300/75

SWA-3/LUX

1 - 68

48,5-854

25 - 30

3,0

300/75

SWA-4/LUX

1 - 68

48,5-854

28 - 32

2,6

300/75

SWA-5

1 - 68

48,5-854

32 - 36

1,9

300/75

SWA-6

1 - 68

48,5-854

32 - 36

1,9

300/75

SWA-7

1 - 68

48,5-854

32 - 38

1,7

300/75

SWA-7/LUX

1 - 68

48,5-854

32 - 38

1,7

300/75

SWA-7/zw

1 - 68

48,5-854

32 - 38

1.7

300/75

SWA-8

1 - 68

48,5-854

28 - 30

2,9

300/75

SWA-8/s

1 - 68

48,5-854

28 - 30

2,8

300/75

SWA-8/zw

1 - 68

48,5-854

28 - 30

2,9

300/75

SWA-9

1 - 68

48,5-854

32 - 39

1,7

300/75

SWA-10

1 - 68

48,5-854

23 - 30

3,1

300/75

SWA-11

1 - 68

48,5-854

30

2,5

300/75

SWA-12

1 - 68

48,5-854

36

1,8

300/75

SWA-13

1 - 68

48,5-854

32

1,8

300/75

SWA-14

1 - 68

48,5-854

32

2,4

300/75

SWA-15

1 - 68

48,5-854

34

1,9

300/75

SWA-16

1 - 68

48,5-854

34

1,8

300/75

SWA-21

1 - 69

48,5-862

10 - 16

2,2

300/75

SWA-31

1 - 69

48,5-862

22 - 28

3,0

300/75

SWA-32

1 - 69

48,5-862

22 - 28

3,0

300/75

SWA-41

1 - 69

48,5-862

30 - 33

1,5

300/75

SWA-42

1 - 69

48,5-862

30 - 33

1,5

300/75

SWA-43

1 - 69

48,5-862

26 - 30

1,5

300/75

SWA-44

1 - 68

48,5-854

32

2,4

300/75

SWA-47

1 - 68

48,5-854

32 - 38

1,7

300/75

SWA-47 (AST)

1 - 69

48,5-854

30 - 35

1,3

300/75

SWA-49

1 - 68

48,5-854

32 - 39

1,7

300/75


Тип усилителя

Каналы приема

f, МГц

G.дБ

F,дБ

Rвх/вых, Ом

SWA-49 (AST)

1 - 69

48,5-862

34 - 40

1,2

300/75

SWA-455

1 - 69

48,5-862

22 - 30

1,8

300/75

SWA-555

1 - 68

48,5-854

34

1,9

300/75

SWA-555 (AST]

1 - 69

48,5-862

28- 34

1,7

300/75

PA-2

-

40 - 800

12

3,5

300/75

A&S-110

-

40 - 800

12

3,5

300/75

PA-5

1 - 69

48,5-862

28- 34

1,7

300/75

A&S-130

1 - 69

48,5-862

28- 34

1,7

300/75

PA-9

1 - 69

48,5-862

28- 34

1,7

300/75

A&S-140

1 -69

48,5-862

28- 34

1,7

300/75

PA-10

-

40 - 800

22

3,9

300/75

A&S-120

-

40 - 800

22

3,9

300/75

Wa-031

6-60

174-790

22

3,0

300/75

Wa-032

6- 60

174-790

24

2,2

300/75

Wa-041

6- 60

174-790

32

1,7

300/75

Wa-042

6- 60

174-790

32

1,7

300/75

Wa-501S1

6 - 60

174-790

32

1,5

300/75

Wa-501S3

6- 60

174-790

34

1,6

300/75


Тип усилителя

Каналы приема

f.МГц

G,дБ

F.дБ

Pout, дБмВ

SWR

Rвх/вых, Ом

РАЕ-14

1 -60

48,5-790

25-30

<2,7

98

1,5

300/75

РАЕ-42

1-60

48,5-790

25 - 30*

<2,5

102

1,8

300/75

РАЕ-43

1 -69

48,5-862

26-32

<2,5

104

1,2

300/75

РАЕ-45

1 -69

48,5-862

24 - 28*

<2,2

105

1,2

300/75

РАЕ-65

1 -69

48,5-862

24-28

<2.5

104

1,2

300/75

PAE-65TS

1 -69

48,5-862

24-28

< 1,7

112

1,6

300/75

D95

1-60

48,5-790

32

<2,5

102

1,8

300/75

2000dci

1 -69

40-800

31

3,5

-

1,8

300/75


7. Конструктивные исполнения импортных коаксиальных кабелей

Марка кабеля

Внутренняя изоляция

Внешний проводник

Внешняя оболочка

1.5D-2V

ed

1,5 РЕ

G(Cu)

2,9 PVC

3D-2V

ed

3,0 РЕ

G(Cu)

5,3 PVC

50-2V

1,4 ed

5,0 РЕ

G(Cu)

7.3 PVC

80-2V

ed

8,0 РЕ

G(Cu)

11,1 PVC

10D-2V

2,9 ed

10,0 РЕ

G(Cu)

13,1 PVC

20D-2V

ed

20,0 РЕ

G(Cu)

26,0 PVC

50-2-1

0,45 md

1,5 РЕ

2,0 G(Cu)

2,8 PVC

50-3-1

0,9 md

2,95 РЕ

G(Cu)

5,0 PVC

50-7-2

2,28 md

7,25 РЕ

G(Cu)

10,3 PVC

50-12-1

3,58 md

11,5 РЕ

G(Cu)

15,0 PVC

60-7-1

1,5 md

6,6 РЕ

G(Cu)

8,8 PVC

60-7-2

1,5 ed

6.6 РЕ

G(Cu)

8,8 PVC

60-10-1

2,28 md

10,0 РЕ

G(Cu)

13,2 PVC

60-10-2

2,26 ed

10,0 РЕ

G(Cu)

13,2 PVC

75 -2 -В

0,27 md

1,5 РЕ

2,0 G(Cu)

2,8 PVC

75-4-1

0,6 md

3,7 РЕ

4,4 G(Cu)

5,6 М

75-4-4

0,58 ed

3,7 РЕ

4,4 G(Cu)

5,6 М

75 - 5 - А

1,1 ed

4,8 РЕ *

5,1Wd

6,9 РЕ

75 - 5 - В

1,1 ed

4.8 РЕ *

5,5 G(Cu)

6,8 РЕ

75 -5 -С

1,1 ed

4.8 РЕ *

5,3 F

6,8 РЕ

75-7-2

1,2 md

7,25 РЕ

8,1 G(Cu)

10,3 РЕ

75-7-8

1,1 ed

7,25 РЕ

8,1 G(Cu)

10,3 РЕ

75-17-2

2,7 ed

17,3 РЕ

18,1 G(Cu)

22,5 РЕ

75 - 7 - G

1,2 ed

6,3 РЕ

8,3 WR

11,8 РЕ

75 - 7 - Е

1,4 ed

7,25 РЕ*

7,6 В

10,3 РЕ

120D 10 -1

2х1,4 ed

10,6 РЕ*

11,6 В

14,0 РЕ

150-6-1

0,25 ed

5,5 РЕ*

6,6 В

7,6 РЕ

150В 1 -1

2х0.3 ed

1,0 РЕ*

G(Cu)

1,5х0,7 РЕ

240А 4 -1

4,4 РЕ*

G(Cu)

6,6 РЕ

240В 5 -2

2х0,9 md

4,8 РЕ*

G(Cu)

6,8 РЕ

ЗООА 6-1

3х0,9 md

6,4 РЕ*

G(Cu)

8,6 РЕ

A-681-123U

1,13 ed

4,8 Cellular

G(Cu)+F(Al)

6,7 PVC

Belden 9913

ed

AirPE

G(Cu)

10,3 I

CF - 56

1.0 ed

3,7 РЕ

5,1 Al

6,5 М

G-681-123V*

1,13 ed

4,8 CellularPE

G(Cu)+F(AI)

6,7 PVC

G-681-123V*

1,13 ed

4,8 CellularPIB

G(Cu)+F(AI)

6,7 PVC

G-681-290C

1,63 ed

7,2 CellularPE

G(Cu)+F(AI)

10,1 РЕ

Flex i-4 XL

ed

AirPE

G(Cu)

10.3 НА

PLE 300-8

7х0,3 md

8M

G(Cu)

1,5х10,5

PLCNE 300-5,6

7х0,3 md

5.6M

G(Cu)

5,2х9,5

RG-6U/4

1,0 ed

4,6 PTFE

G(Cu+Sn)+F(AI

7,5 PVC

RG 6A/U

0,73md

РЕ

G(Cu)

8,4 РЕ

RG 8

ed

РЕ

G(Cu)

10,3 I

RG 8 Type

ed

FoamPE

G(Cu)

10,3 I

RG 8A

ed

РЕ

G(Cu)

10,3 IIA

RG 8X

ed

FoamPE

G(Cu)

6,5 I

RG 8M

ed

РЕ

G(Cu)

6,5 I

RG 11 A/U

7х0,4 md

РЕ

G(Cu)

10,3 РЕ


Марка кабеля

Внутренний проводник

Внутренняя изоляция

Внешний проводник

Внешняя оболочка

RG 12 A/U

7х0,4 md

РЕ

G(Cu)

12,5 РЕ

RG 22 B/U

7х0,4 md

РЕ

G(Cu)

10,7 РЕ

RG 34 B/U

7х0,64

РЕ

G(Cu)

16,0 РЕ

RG 58

md

РЕ

G(Cu)

4,95 I

RG 58A

md

FoamPE

G(Cu)

4,95 I

RG 58 C/U

19х0,18

РЕ

G(Cu)

4,95 РЕ

RG 59

ed

РЕ

G(Cu)

6,5 I

RG 59 B/U

ed

РЕ

G(Cu)

6,15 РЕ

RG 59 Type

ed

FoamPE

G(Cu)

6,15 I

RG 62 A/U

0,65 ed

HohIPE

Q(Cu)

6,15 РЕ

RG 63 B/U

0,65ed

HohIPE

G(Cu)

10,3 РЕ

RG 71 B/U

0,65 ed

HohIPE

G(Cu)

6,2 РЕ

RG 142 B/U

0,95 ed

PTFE

G(Cu)

4,95 РЕ

RG 164 U

2,7 ed

РЕ

G(Cu)

22,1 РЕ

RG 174 A/U

7х0,16

РЕ

G(Cu)

2,5 РЕ

RG 178 B/U

7х0,1 md

PTFE

G(Cu)

1.85РЕ

RG 179 B/U

7х0,1 md

PTFE

G(Cu)

2,55 РЕ

RG 180 B/U

7х0,1 md

PTFE

G(Cu)

3.7РЕ

RG 187 A/U

7х0,1 md

PTFE

G(Cu)

2,7 РЕ

RG 188 A/U

7х0,17

PTFE

G(Cu)

2,7 РЕ

RG 195 A/U

7х0,1 md

PTFE

G(Cu)

3,8 РЕ

RG 196 A/U

7х0,1 md

PTFE

G(Cu)

1.9РЕ

RG 213 U

7х0,76

РЕ

G(Cu)

10,3 РЕ

RG 214 U

7х0,76

РЕ

G(Cu)

10,8 РЕ

RG 215 U

7х0,76

РЕ

G(Cu)

12,5 РЕ

RG 216 U

7х0,4 md

РЕ

G(Cu)

10,8 РЕ

RG 217 U

2,7ed

РЕ

G(Cu)

13,8 РЕ

RG 218 U

5,0 ed

РЕ

G(Cu)

22,1 РЕ

RG 219 U

5,0ed

РЕ

G(Cu)

24,3 РЕ

RG 220 U

6,6 ed

РЕ

G(Cu)

28,4 РЕ

RG 223 U

0,9ed

РЕ

G(Cu)

5,3 РЕ

RG 316 U

7х0,17

PTFE

G(Cu)

2,5 РЕ

SAS-59

0,8 ed

3,5 CellularPE

G(Cu+Sn)+F(AL)

5,7 PVC

SONIC 9590

0.9 ed

4,8 FoamPE

G(Cu)+ F(AI)

6,7 PVC

SO NIK 9590

0,9 ed

4,7 FoamPE

G(Cu)+ F(AI)

6,8 PVC

VLEOY 75-3,7

7х0,21 md

3,7 РЕ

G(Cu)

6

VCEOY 75-5,6

0,89 ed

5,6 РЕ

G(Cu)

8

VCEDY 75-7,25

1,15ed

7,25 РЕ

Wd

11

VCCOY 75-5,6

1,23ed

5,6 FoamPE

G(Cu)

8

VCCOD 75-5,6

1,23ed

5,6 FoamPE

G(Cu)

9,4

VCCZE 75-6,4

1,45ed

6,4 FoamPE

В

9,5

VCEZE 75-6,2

1,1 ed

6,2 РЕ

В

9,8

U-02-836

0,75 ed

3.2 FoamPE

G<Cu)+F(AI)

5,0 PVC

U-02-836*

0,9 ed

3,8 FoamPE

G(Cu)+F(AI)

5,8 PVC

U-02-836*

0,9ed

3,8 FoamPIB

G(Cu)+F(AI)

5,8 PVC

WOXpek 75

1,0/4,8

1,0 ed

4,8 PTFE

G(Cu+Sn)+ F(AI

6,7 PVC

XWDek 75

1,0/4,5

1,0 ed

4.5 CellularPE

G(Cu+Sn)+ F(AI

6,7 PVC

YWD 75-0,59/3,7

0,7 ed

3,7 РЕ

G(Cu)

5,9 PVC


Условные обозначения:

внутреннего проводника

md - многожильный медный проводник;

ed - одножипьный медный проводник;

— внутренней изоляции и внешней оболочки AirPE - воздушный полиэтилен;

М - смесь из пластмасс;

FoamPE - пенистый полиэтилен;

HohIPE - пористый полиэтилен;

Cellular- ячеистый;

CellularPE- ячеистый полиэтилен;

РЕ - чистый полиэтилен;

PTFE - политетрафторэтилен;

PVC - поливинилхлорид;

РIВ - полиизобутилен;

— внешнего проводника G (Си) - оплетка медная;

Wd - волнистая проволока;

WR - гофрированная трубка, продольносваренная;

F (AI) - алюминиевая фольга с замыкающими проводниками;

F (Си) - медная фольга с замыкающими проводниками;

В - медная лента с продольной фальцовкой.

8. Конструктивные исполнения отечественных коаксиальных кабелей

Марка кабеля

Внутренний проводник

Внутренняя изоляция

Внешний проводник

Внешняя оболочка

РК 50-0,6-21

7х0,08 МС

0,06 Ф-4

0,06 ОМС

1.2

РК 50 -0,6-22

7х0,08 МС

0,6 Ф-4

0.06 ОМС

1,2 Ф-4М

РК 50 -1-11

0,32 CMC

1,0 П

0,08 ОС

1,9 П

РК 50-1-12

0,32 СМЛ

1,0 П

0,08 ОМЛ

1,9 П

РК 50-1-21

0,34 CMC

1,0 Ф-4

0,08 ОС

1,9 Ф-4М

РК 50-1-22

7х0,12 МС

1,0 Ф-4

0,06 ОМС

1,7 Ф-4М

РК 50-1-23

0,32 CMC

1,0 Ф-4Д

ТМ

1,5

РК 50-1,5-11

0,47 CMC

1.5 П

0,08 ОМС

2.4 П

РК 50-1,5-12

0,47 СМЛ

1,5 П

0,08 ОМЛ

2.4 П

РК 50-1,5-21

0,51 CMC

1,5 Ф-4

0,08 ОС

2,4 Ф-4М

РК 50-1,5-22

0,47 CMC

1,5 Ф-4Д

ТМ

2

РК 50-2-11

0,68 М

2,2 П

0,12 ОМ

4.0 П

РК 50-2-12

7х0,24 МС

2,2 П

0,12 ОМС

3,2 П

РК 50-2-13

0,68 М

2,2 П

0.1350М

4,0 В

РК 50-2-14

7х0,12 МЛ

2,2 Ф-4

0,08 ОМЛ

2,7 П

РК 50-2-15

0,68 М

2,2 П

0.12ДОМ

4.4 П

РК 50-2-16

7х0,24 МЛ

2,2 П

0,10 ОМЛ

3,2 П

РК 50-2-21

0.73МС

2,2 Ф-4

0.100МС

3,5 ОСК

РК 50-2-22

7х0,26 МС

2,2 Ф-4Д

0.10 ОС

3,2 Ф-4М

РК 50-2-23

0,73 МС

2,2 Ф-4

0,12 ДОМС

4,1 ОСК

РК 50 -2-24

7х0,25 CMC

2.2 Ф-4Д

0,12 ОМС

3,2 Ф-4

РК 50-2-25

0,68 М

2,2 П

ДОМЛ

2,7

РК 50-3-11

0,9 М

3.0 П

0.12ДОМЛ

5,3 П

РК 50-3-13

0,9 М

3,0 П

0.135 ОМС

5,0В

РК 50-3-21

1,01 МС

3,0 Ф-4

0.135ТМЕ

4,4

РК 50 -3-22

0,96 МС

3,0 Ф-4Д

0,25 ОМС

3.5 ОСК

РК 50 -3-23

7х0,37 МС

3,0 Ф-4

0,12 ОМС

4,4

РК 50-3-25

1,21 МС

3,0 Ф-4

0.30 ТМСГ

4,0 Ф-4М

РК 50-4-11

1.37М

4,6 П

0.12ДОМ

9,6 П

Р К 50-4-13

1.37М

4.6 П

0,135 ДОМ

9.6 В

РК 50 -4-21

1.54МС

4,6 Ф-4

0,135 ДОМС

6,6 ОСК

РК 50 -4-23

7х0,58 МС

4.6 Ф-4

0.12 ОМС

6,6 Ф-4М

РК 50 -4-24

1.53МС

4,6 Ф-4

0,12 ДОМС

6,6 ОСК

РК 50-7-11

7х0,76 МП

7.3 П

0.150М

10,ЗП

РК 50-7-12

7х0.76 МП

7,3 П

0.15ДОМ

11.2П

РК 50-7-13

7х0,76 МП

7.3 П

0,35 ОМС

10.3П

РК 50-7-14

7х0,98 МС

7.3 П

0,2ДОМС

11.0П

РК 50-7-15

7х0,76 МП

7.3 П

0.35 ОМ

10,3В

РК 50 -7-16

7х0,76 МП

7.3 П

0,35 ДОМ

11.2 В

РК 50-7-17

7х0,76 МС

7,3 П

ТА

9.3

РК 50-7-21

7х0,83 МП

7,3 Ф-4

0.150М

8.9 ОСК

РК 50 -7-22

7х0,83 МС

7,3 Ф-4

0.175 ОМС

9,0 Ф-4

РК 50 -7-23

2.76МС

7.3 Ф-4

0,7 АГО

11


Марка кабеля

Внутренний проводник

Внутренняя изоляция

Внешний проводник

Внешняя оболочка

РК 50 -7-28

7х0,83 МС

7,3 Ф-4

0,2ДОМС

12.3Ф-4.РК

РК 50-9-11

7х0,9 МП

9,0 П

0,20 ОМ

12.2П

РК 50-9-12

7х0,9 МП

9,0 П

0,20 ОМ

12,2В

Р К 50 -9-22

7х1,01 МС

9,0 Ф-4

0,20 ОМС

12.0Ф-4М

Р К 50 -9-23

7х1,01 МП

9,0 Ф-4Д

0,15 ОМС

14.2Ф-4.РК

РК 50-11-11

7х1,13 МП

11.0П

0,20 ОМ

14,0 П

РК 50-11-13

7х1,13 МП

11.0П

0,25 ОМ

14,0В

РК 50-11-21

7х1,19 МП

11,0 Ф-4

0,25 ОМС

13,0 ОСК

РК 50-13-15

3,6 М

13,0 П

0.5ПМП

16,8 С

РК 50-13-17

7х1,3 МП

13,0 П

0,3 ОМ

16,6 П

РК 50-17-17

19х1,03 МП

17,3 П

0,3 ОМ

20,9 П

Р К 50-24-15

6,7 М

24,0 П

0,5 ПМП

28,5 С

РК 50-24-16

37х1,0 МП

24,0 П

0,5 ПМП

28,5 С

РК 50-24-17

37х1,0 МП

24,0 П

0,3 ОМ

27,8 П

РК 50-33-15

37х1,33 МП

33,0 П

0,6 ПМП

38,0 С

РК 50-44-15

19х2.24 МП

44,0 П

0,6 ПМП

49,0 С

РК 50-44-16

19х2,24 МП

44,0 П

0.45 ПМП

49,0 С

РК 50-44-17

37х1,81 МП

44,0 П

0,3 ОМ

48,2 П

РК 75-1-11

0,17 CMC

1,0 П

0,08 ОМЛ

1,9 П

РК 75-1-12

0,17 СМЛ

1.0П

0,08 ОМЛ

1.9П

РК 75-1-21

0,19 CMC

1,0 Ф-4

0,08 ОМС

1,9 Ф-4М

РК 75-1-22

7х0,07 БС

1,0 Ф-4Д

0,06 ОМС

1,7 Ф-4М

РК 75-1,5-11

0,24 CMC

1,5 П

0,08 ОМЛ

2,4 П

РК 75-1,5-12

0,24 СМЛ

1.5П

0,08 ОМЛ

2,4 П

РК 75-1,5-21

0,28 CMC

1,5 Ф-4

0,08 ОС

2,4 Ф-4М

РК 75-2-11

0,37 М

2,2 П

0.12 ОМЛ

3,5 П

РК 75-2-12

7х0,12 МС

2,2 П

0,1ОМС

3,2 П

РК 75-2-13

0,12 МЛ

2,2 П

0,1 ОМЛ

3,2 П

Р К 75 -2-21

0,41 МС

2,2 Ф-4

0,1 ОМС

3,2 ОСК

РК 75 -2-22

7х0,15 МС

2,2 Ф-4

0,1 ОМС

3,2 Ф-4Ш

РК 75-3-13

7 х 0,20 М

3,7 СП

0,13 ОМ

5,3 В

Р К 75 -3-21

0,56 МС

3,0 Ф-3

0,12 ОМ

4,4 ССПЭ

РК 75 -3-22

7хО,19МС

3,0 Ф-3

0.12 ОМ

4.3ССПЭ

РК 75 -3-31

7 х 0,23 МЛ

3,0 ПВП

0,12 ОМ

5,5ССПЭ

РК 75 -3-32

7 х 0,23 МС

3,0 ПВП

0,12 ОМ

5,6 ССПЭ

РК 75 -3-33

0.71М

2,95 СПЭ

0,12 МГ

5,0ССПЭ

РК 75-3,7-31

0,9 М

3,7 ППЭ

0,05 МГ

5,8 ССПЭ

РК 75 -3,7-32

0,9 М

3,7СПЭ

0,05 МГ

5,8 ПВХ

РК 75-4-11

0,72 М

4,6СПЭ

0,15 ОМ

7,3ССПЭ

РК 75-4-12

7 х 0.26 МП

4,6СПЭ

0,15 ОМ

7,3 В

РК 75-4-13

7 х 0,26 М

4,6 СП

0.12 ОМ

7,6В

РК 75 -4-14

7 х 0,26 М

4,6 СП

0,12 ОМ

7,3 П


Марка кабеля

Внутренний проводник

Внутренняя изоляция

Внешний проводник

Внешняя оболочка

РК 75-4-15

0,72 М

4,6 СПЭ

0,15 ОМ

7,3В

РК 75-4-16

7 х 0,26 МП

4,6 СПЭ

0,25 ОМ

7,3В

РК 75-4-18

0,72 МС

4,6 СП

0,15 ОМС

7,3 П

РК 75 -4-21

0,85 МС

4.6Ф

0,11 ОМ

6,0 П

РК 75 -4-22

7 х 0,30 МС

4,6 Ф

0,11 ОМ

6,0 П

РК 75 -4-37

1.03М

4,6 ПВП

0,12 ОМ

6,5 П

РК 75 -4-39

7 х 0,37 МС

4,6 ПВП

0,12 ОМ

6,4 П

р К 75 -4-43

7 х 0,30 МС

4,6 ПТФ

0,11 ОМ

6,0 П

РК 75-4-110

7 х 0,26 М

4,6 СП

0.150М

7.3 П

РК 75-4-113

0,72 М

4,6СПЭ

0,05 МГ

6,4ССПЭ

РК 75-7-11

1,13 М

7,3 СП

0,15 ОМ

9,5 П

РК 75-7-12

7хО,40М

7,3 СП

0,15 ОМ

10.3П

РК 75-7-15

1.13М

7,3 П

0,15 ОМ

9,5В

РК 75-7-16

7 х 0,4 М

7,3 П

0,20 ОМ

10,3 П

РК 75-7-18

1.09М

7,3 П

-

9,3 С

РК 75 -7-21

7хО,4М

7,3 П

0,20 ОМ

10,3В

РК 75 -7-21

1.30МС

7,3 Ф-4

0,15 ОМС

8,9 ОСК

РК 75 -7-22

7 х 0,46 МС

7,3 Ф-4

0,15 ОМС

8,9 ОСК

РК 75 -7-37

1.62М

7,3 ПВП

0,20 ОМ

10,1 П

Р К 75 -7-39

1,62МС

7,3 П

ТА

9,3

РК 75-7-310

1.75МС

7,3 П

0,20 ОМС

10,5 П

РК 75-7-311

1.76МС

7,3 ПВП

0,20 ОМ

11

РК 75 -7-43

7 х 0,60 МС

7,3 ПТФ

0,15 ОМС

9,7 Ф-4М

Р К 75 -7-44

1.77МС

7,3 Ф-4Д

ТА

9,3

КПТМ 1,13-5,2

1.13М

5,2 ПП

-

6,6

РК 75-9-12

1.35М

9,0 СПЭ

0,2 МО

12,2 ССПЭ

РК 75-9-13

1.35М

9,0 СПЭ

0,2 МО

12,2 ССПЭ

РК 75-9-14

1.35М

9,0 СП

0,20 ОМ

13,2В

РК 75-9-16

1.35М

9,0 СП

0,20 ОМ

12,ЗП

Р К 75-9-23

7 х 0,56 МС

9,0 Ф

0,15 ОМ

11,4 Ф-4М

РК 75-9-31

2,24 МС

9,0 ПВП

0,20 ОМ

12,2 П

РК 75 -9-35

7 х 0,74 МС

9,0 ПВП

0,20 ОМ

13,0 П

Р К 75-9-41

19х0,41 МС

9,0 ПТФ

0,20 ОМ

12,5 Ф-4

РК 75 -9-42

7 х 0,60 МС

9,0 ПТФ

0,15 ОМ

10,6 Ф-4

РК75-9-312С

1.76М

7,22 ППЭ

0,3 МГС

12,2 ССПЭ

РК75-11-11С

1.78М

11.5СПЭ

0,16 МГ

15,4 ССПЭ

РК 75-17-12

2,63 М

17,3 СПЭ

0,3 МО

21,0 ССПЭ

РК75-17-13С

2,65 М

17,3 СПЭ

0,16 МГ

22,3В

РК 100-3-11

7х0,15 МЛ

3,0 П

0,135 ОМЛ

-

РК 100-4-31

0,64 Б

4,6 П

0,135 ДОМЛ

7,3 П

РК 100-7-11

0,6 М

7,3 П

2,15 МГ

9,7 П

РК 100-7-13

0,6 М

7,3 П

2,16 МГ

9,7В

РК 100-7-34

0,91 М

7,3 П

0,135 ОМ

10,3 П


Марка кабеля

Внутренний проводник

Внутренняя изоляция

Внешний проводник

Внешняя оболочка

РК 150-7-11

0,37 СМЛ

7,3 П

0,135 ОМ

10,3 П

РК 150-7-12

0,37 CM

7,3 П

0,2 ОМ

10,3 П

РК 150-7-13

0,37 МС

7,3 П

0,2 ДОМ

10,3 П

РКД 2-2,25-9

2,25 М

9,7 ПВП

0,5 МО

15,0 ССПЭ

РКД 2 -2,25/9

2,25 М

9,0 П

0,5 ПМП

<15П

РКД 2 -3-3,5/9

2,25 М

9,0 П

0,5 ПМП

<15П


Условные обозначения:

внутреннего проводника

Б — бронзовый проводник;

БС — посеребренный бронзовый проводник;

М — одиночный медный проводник;

МЛ — одиночный луженый медный проводник;

МП — медные проволоки (многожильный проводник);

МС — одиночный посеребренный медный проводник;

С — серебренный проводник;

CMC — серебренный сталемедный (биметаллический) проводник;

СМЛ — луженый сталемедный (биметаллический) проводник;

внутренней изоляции и внешней оболочки В — поливинилхлоридный пластикат;

П — полиэтилен;

ПВП — полувоздушный полиэтилен;

ПВХ — поливинилхлор;

ПП — полипропилен;

ППЭ — пористый полиэтилен;

ПТФ — полувоздушный политетрафторэтилен;

СПЭ — сплошной полиэтилен;

ССПС — светостабилизированный полиэтилен;

Ф — фторлон (фторопласт различных модификаций);

внешнего проводника

ДОМ — двойная оплетка из медных проволок;

ДОМС — двойная оплетка из посеребренной медной проволоки;

ДОМЛ — двойная оплетка из луженной медной проволоки;

МГ — медная гофрированная лента, наложенная внахлест с перекрытием;

МГС — медная гофрированная сварная лента;

ОМ — оплетка из медных проволок;

ОМ Г — гофрированная сварная медная оболочка;

ОМЛ — оплетка из луженной медной проволоки;

ОМС — оплетка из посеребренной медной проволоки;

ОС — оплетка из серебренной проволоки;

OAT — гофрированная алюминиевая оболочка;

ПМП — повив из медных прямоугольных проволок;

С — свинцовая оболочка;

ТА — алюминиевая трубка;

ТМС — посеребренная медная трубка;

ТМСГ — гофрированная посеребренная медная трубка;

* — в числителе - диаметр проволок, в знаменателе - плотность оплетки.

Примерное соответствие некоторых новых и старых типов кабелей.

Новый тип

Старый тип

Новый тип

Старый тип

РК-50-2- 11

РК- 119

РК- 50-2- 13

РК- 19

РК - 50 - 2 - 21

РКТФ - 19

РК - 50 - 3 - 11

РК- 159

РК-50-3- 13

РК-55

РК - 50 - 7 - 11

РК- 147

РК-50-7- 15

РК-47

РК - 50 - 7 - 21

РК ТФ - 47

РК - 75 - 3 - 11

РК-67

РК- 75-4- 11

РК- 101

РК-75-4 - 12

РК - 149

РК- 75-4- 15

РК- 1

РК-75-4- 16

РК -49

РК - 75 - 4 - 21

РКТФ - 1

РК - 75 - 4 - 22

РКТФ - 49

РК - 75 - 7 - 22

РК- 120

РК-75-7- 16

РК-20

РК - 75 - 7 - 22

РК- 19

РК- 75-9- 12

РК-3

РК- 75-9- 13

РК- 103


9. Диэлектрическая проницаемость, тангенс угла диэлектрических потерь

Наименование материалов

Диэлектрическая постоянная, 5

Тангенс угла диэлектрических потерь tg(S), x10^3

бакелит

4

38

бумага кабельная:

- непропитанная

2,3

2,5 - 2,8

- пропитанная маслом

2,2

3,5 - 3,8

воздух

1

ОС

дерево(береза)

2,5

40

кварцевое стекло

3,5

0,35

масло трансформаторное

2,1-2,3

6,5-7,6

натуральный каучук

2,3 - 2,5

1,0-3,0

парафин

2,2

0,5-1,0

полиэтилен

2,2 - 2,4

0,2

- пенистый (вспененый)

1,5

0,3

- пористый (клеточный)

1,4

0,3-0,5

поливинил

2,8

8,0 - 20,0

полистирол (блочный)

2,5

0,3-0,6

полипропилен

2

0,5

полиизобутилен

2,2 - 2,3

0,4 - 0,8

полиэтилентерефталат

3,0 - 4,0

2,0-4,0

пластикат поливинилхлоридный

- изоляционный

3,9-6,1

50,0 - 90,0

- шланговый

6,4 - 7,5

72

плексиглас

2,7

7

пленка

- полиамидная

6

30,0-100,0

- из триацетатцеллюлозы пластифицированная

3,5-4,0

12,0-14,0

резина

2,4 - 3,0

15,0-18,0

стекло

5,0-10,0

0,6-15,0

слкзда

7

0,2

тефпон

2,1

0,2

титанат бария

5000

15

фарфор

5

7,0 - 8,0

фторлон-4

1,9-2,2

0,2 - 0,3

фторлон-3

2.5 - 3,0

10,0-25,0

этилцеллюлоза

3,5

3,0-10,0


11. Перевод отношений напряжений и мощностей в децибелы и неперы


10. Пересчет уровня сигнала в дБ/мкВ (dB/мкV) на напряжение


Список литературы

1.1. ГОСТ 7845-79. Система вещательного телевидения. Основные Параметры, методы измерения.
