5.3. ШИРОКОПОЛОСНЫЕ МНОГОДИАПАЗОННЫЕ УСИЛИТЕЛИ ДЛЯ АНТЕННЫХ СИСТЕМ ОБЩЕГО ПОЛЬЗОВАНИЯ

Применяют подобные усилители как подъездные или домовые в небольших системах коллективного телевизионного приема (СКТП).

Параметры антенного усилителя UYDU

Коэффициент усиления по входу VHF 1 (2-4к,5-10к),дБ, не менее .................. 30

по входу VHF 2 (5-12к),дБ, не менее .................................................................. 30

по входу UHF 3 (21-бОк), дБ, не менее ................................................................ 35

по входу UНF4(21-60к),дБ, не менее ................................................................ 35

Коэффициент шума, дБ, не более ........................................................................ 8

Глубина регулировки сигнала по входам VHF 1, VHF 2, дБ ...............................-14

Глубина регулировки сигнала по входу UHF 3, дБ .............................................. -23

Максимальный выходной уровень сигнала, дБ/мкВ, не менее .......................... 125

Входное и выходное волновое сопротивление, Ом............................................. 75

Питание от сети переменного тока ........................................................................ 220В/50Гц

Усилитель для коллективного приема «UYDU», изготовленный в Турции (рис. 5.15), предназначен для повышения уровня сигнала в VHF-UHF телевизионных диапазонах. Возможно одновременное подключение до четырех независимых антенн с различной поляризацией сигнала.

Усилитель имеет два раздельных канала усиления — VHF и UHF (рис. 5.16). Первый канал имеет два входа — VHF 1 (2 - 4 к), VHF 2 (5 -12 к). Усиление в этом диапазоне обеспечивают транзисторы VT1, VT2. Резистором R5 осуществляется установка необходимого уровня сигнала на выходе усилителя.

Канал UHF имеет три каскада усиления (VT3...VT5) с регулировкой уровня сигнала по входу UHF 3. Имеется возможность запитывать от общего стабилизатора DA1 дополнительный предусилитель, устанавливаемый на антенне. Для этого необходимо замкнуть технологические клеммы А и В.

ВНИМАНИЕ!

Неиспользуемые входы усилителя необходимо зашунтировать (соединить с корпусом через сопротивление 75 Ом

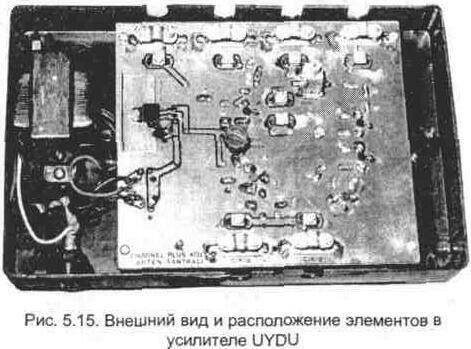

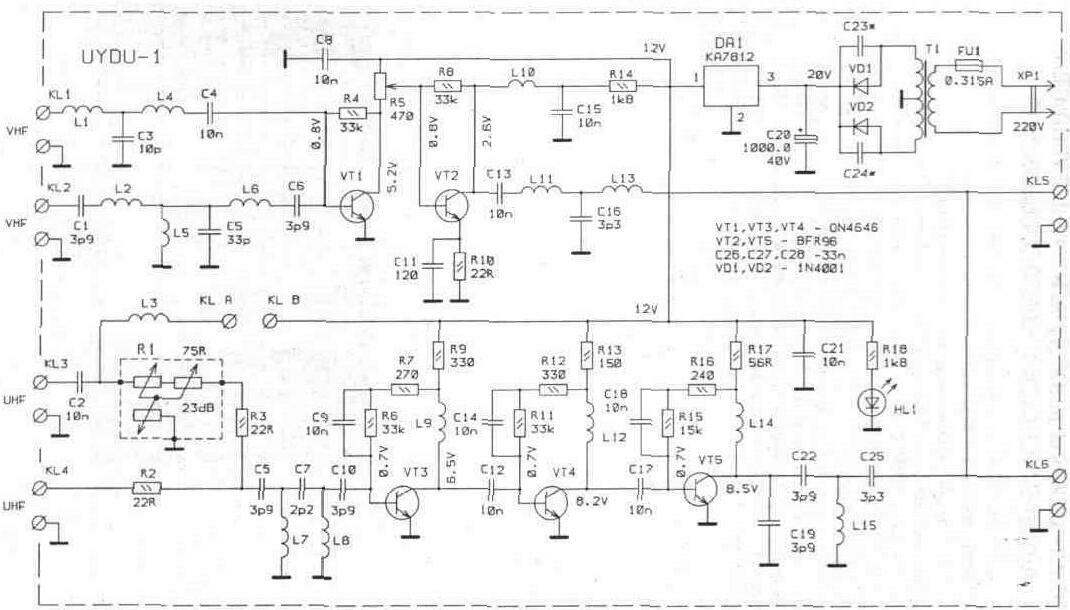

Рис. 5.16. Принципиальная схема антенного усилителя UYDU
