4.8. Схема кодированного доступа к линии через одну цифру

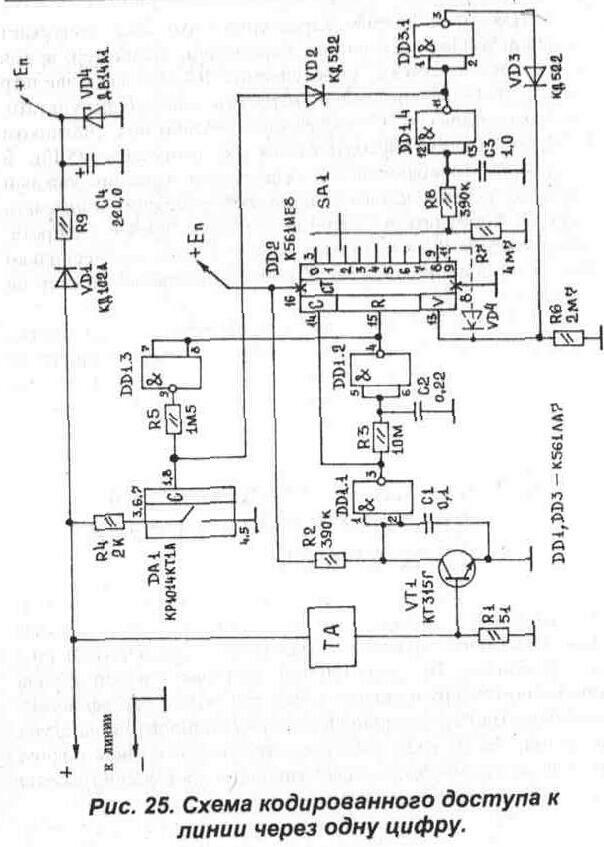

Для ограничения доступа посторонних лиц к телефонному аппарату, а также для защиты радиотелефонов применяют устройства дополнительного кодирования. В простейшем случае набор кода производится вручную на диске (тастатуре) телефонного аппарата. На Рис. 25 приведена схема кодирования доступа к линии, где в качестве кода используется одна цифра. Несмотря на простоту, эффективность применения схемы может быть достаточно велика.

В состав схемы входят:

• датчик тока R1,VT1;

• узел подготовки счета - DD1.1, R3, С2, DD1.2;

• счетчик — DD2;

• узел включения запрета набора номера DD1.3.R5;

• ключ DA1;

• нагрузочное сопротивление — R4;

• узел отключения запрета — R7, R8, СЗ, DD1.4, DD3.1.VD2;

• цепь питания микросхем — VD 1, R9, С4, VD4.

Алгоритм работы схемы следующий.

После снятия трубки с аппарата (ТА) счетчик DD2 подготавливается к счету (через время ~ 1,5-2 с на выходе 4 DD1.2 появляется логический "ноль"). Одновременно, через элемент DD1.3 включается ключ DA1, тем самым шунтируя линию нагрузочным сопротивлением R4. Реальный набор номера невозможен. Но, благодаря наличию датчика тока Rl, VT1, возможен прием одной цифры кода. Цифра устанавливается переключателем SA1.

Импульсы кодовой цифры поступают с выхода 3 DD1.1 на счетный вход 14 DD2. Если код принят правильно, элемент DD1.4 переключается, закорачивая через диод VD2 управляющий вход DA1. Линия свободна для дальнейшего набора номера.

Элемент DD3.1 фиксирует состояние счетчика DD2 при правильном наборе кода. Если код принят неправильно, микросхема DD2 считает по кругу до тех пор, пока случайно не попадает на необходимый выход счетчика. Таким образом, при незнании кода невозможно набрать полный номер абонента.

Если модернизировать схему установив дополнительный диод VD4, подключив его к выходу 11 (9) DD2, а цифру кода ограничить от 1 до 8, набор номера

становится вообще невозможен, потому что, как только счет DD2 доходит до девятой позиции (выход 11), микросхема DD2 останавливает счет и ключ DA1 остается включенным в течение всего времени попытки набора номера.

Необходимо отметить, что импульсы набора кода никак не влияют на состояние АТС, ее аппаратура их не воспринимает, так как линия шунтируется R4. При приеме вызова с АТС цепочка R3, С2 не позволяет переключить элемент DD1.2 и включить шунтирование линии ( а также счет микросхемой DD2). Переход устройства в первоначальное состояние (режим охраны) происходит через 1,5-2 секунды после того, как трубка ТА была положена на аппарат.

Приведенное выше устройство легко встроить в телефонный аппарат или в стационарный блок радиотелефона.
