4.10. Прием двухзначного кода в DTMF-форме

Когда телефонная линия позволяет осуществить набор номера в частотной форме (ЧНН или DTMF код), устройство защиты также может быть выполнено в виде DTMF-приемника. Наиболее просто эта задача решается с помощью специализированной микросхемы 1008ВЖ18.

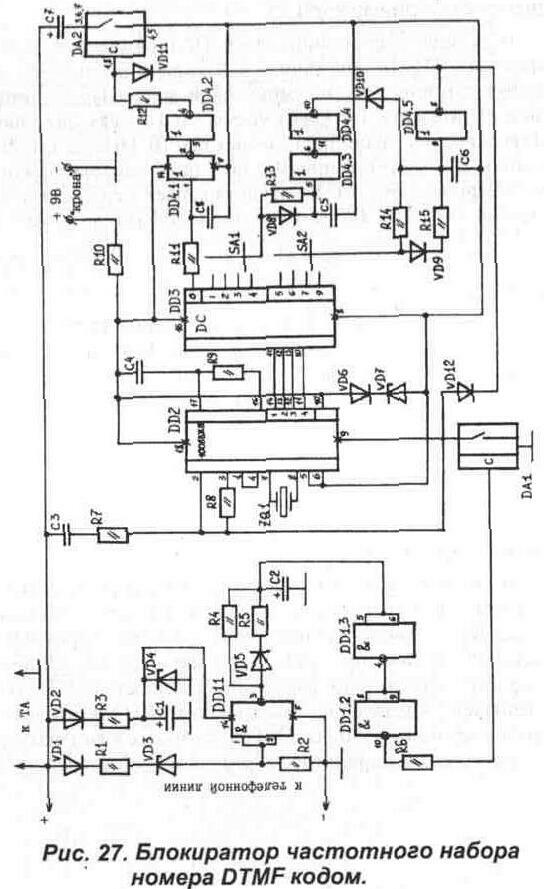

На Рис. 27 приведена принципиальная схема блокиратора частотного набора номера с двухзначным DTMF кодом.

В состав схемы входят:

• датчик напряжения линии — VD 1, R1, VD3, R2,DD1.1;

• узел подготовки приема кода — VD5, R4, R5, C2,DD1.2,DD1.3,DA1;

• DTMF-приемники с дешифратором — DD2, DD3;

• узел приема первой цифры — SA2, R14, R15, VD9, С6, DD4.5;

• узел приема второй цифры — SA1, VD8, R13, С5, DD4.3, DD4.4;

• узел временного включения запрета частотного набора — R11, С8, DD4.1, DD4.2, R12;

• ключ запрета — DA2;

• шунтирующая емкость — С7;

• цепь питания узла подготовки приема кода — VD2,R3,C1,VD4;

• элемент питания (9В) DTMF-приемника и декодера.

Принцип работы схемы заключается в следующем.

Подготовка к приему кода

В исходном состоянии ключ DA1 разомкнут, и все микросхемы DTMF-приемника и декодера отключены от элемента питания 9 В по минусовой цепи. При снятии трубки на аппарате ТА через время -1-1,5 секунды ключ DA1 включается "единицей" с выхода 10 DD1.2. DTMF-приемник DD2 готов к приему двух цифр двухчастотного кода. Цепочка R5, С2 предотвращает срабатывание элементов DD1.2, DD1.3 при приеме посылки вызова с АТС.

Прием кода

Микросхема DD2 осуществляет прием DTMF кода через СЗ, R7. На выходе дешифратора DD3 появляется высокий уровень, соответствующий набранной на тастатуре ТА цифре. Раскодировка первой и второй цифры реализованы аналогично схеме, описанной в предыдущем разделе (устройство защиты с двухзначным импульсным кодом). В случае правильного приема двух цифр кода, диод VD11 блокирует включение ключа защиты DA2.

Временное включение запрета

После приема первой цифры кода на выходе 3 DD3 появляется высокий уровень, и начинается заряд емкости С8 через R11. Приблизительно через 5 секунд, через R12, происходит включение ключа запрета DA2. Линия шунтируется специально расчитанной емкостью С7, что обеспечивает подавление дальнейших DTMF-посылок набора более чем на 20 дБ. Это не позволяет аппаратуре АТС однозначно воспринять номер в частотной форме.

Таблица 4. Список деталей схемы устройства кодированного доступа к линии двухзначным DTMF-кодом.

Отключение системы запрета

После того, как трубка будет положена на аппарат, напряжение на С7 будет плавно нарастать до значения 60 В, что, в свою очередь, вызовет переход датчика напряжения DD1.1 в исходное состояние, разряд емкости С2 через R4 и, далее, отключение DA1 (а значит отключение микросхем DD2, DD3, DD4 от источника питания 9 В). Схема переходит в исходное состояние.

Для правильного применения блокиратора

частотного набора необходимо выполнять схожий с предыдущей схемой алгоритм:

• снять трубку ТА, услышать ответ станции 425 Гц;

• выдержать паузу 2-3 секунды;

• набрать код на тастатуре ТА (естественно, аппарат должен быть переключен в режим тонового набора — набора номера в DTMF форме);

• осуществить кратковременный сброс линии и вновь дождаться сигнала ответа станции 425 Гц;

• набрать необходимый номер и установить связь.

Следует учитывать невозможность запитывания микросхемы DD2 от телефонной линии, так как она потребляет более 10 мА, поэтому в схеме применяется два источника питания:

• от линии, для питания DD1 — С1, VD4;

• от элемента 9 В, для питания DD2, DD3, DD4. Данная схема может рассматриваться как модельная для конструирования устройств защиты с DTMF-кодом, а также — как отдельное устройство для избирательной защиты телефонных аппаратов, работающих только в тоновом (DTMF) режиме.
