3.8. Специализированные анализаторы телефонных линий

В состав оборудования помещений кроссов АТС входят испытательно-измерительные столы (ИИС), предназначенные для производства эксплуатационных измерений и испытаний абонентских линий, телефонных аппаратов, абонентских комплектов АТС и соединительных проводов [4].

Оборудование ИИС для электромеханических станций можно разделить на пять основных частей:

• подключающее устройство для подключения ИИС к проверяемой соединительной (абонентской) линии;

• испытательная часть для определения

исправности абонентской линии, телефонного аппарата и абонентского комплекта АТС;

• измерительная часть для эксплуатационных измерений электрических параметров линии и ТА на постоянном токе;

• служебная часть для приема заявок и ведения разговора с абонентом и персоналом АТС;

• переговорное устройство для набора номера, приема и передачи разговора, используемое совместно с испытательной и служебной частью.

Ниже указаны технические возможности ИИС.

Подключающее устройство

Подключающее устройство позволяет осуществлять подключение ИИС к проверяемой линии либо с помощью приборов автоматической установки данных, путем набора номера проверяемого ТА, либо в кроссе с помощью испытательных шнуров. Автоматическое подключение возможно только к абонентским линиям, а с помощью шнуров — к любым соединительным линиям.

Испытательная часть

Испытательная часть ИИС позволяет:

• вызывать абонента, у которого положена трубка, индукторным током;

• вызывать абонента, у которого снята трубка, фоническим сигналом нарастающей громкости;

• контролировать прохождение установления

соединения и разговора по проверяемой линии;

• вызывать по проверяемой линии станцию и

набирать любой номер;

• вести переговоры по проверяемой линии как в сторону линии, так и станции;

• проверять качество разговорных цепей ТА путем введения в разговорный тракт во время разговора искусственной линии с затуханием 26 дБ;

• проверять правильность работы

номеронабирателя ТА, включенного в линию.

Измерительная часть

Измерительная часть позволяет:

• измерять омическое сопротивление шлейфа абонентской и соединительной линий (как двух, так и трехпроводной);

• измерять сопротивление изоляции между проводами А и Б абонентской линии, а также между любым проводом и землей в пределах до 1-10Ом;

• проверять наличие на проводах линии посторонней полярности путем измерения сопротивления изоляции между каждым проводом и минусом батарей АТС;

• проверять целостность конденсатора в телефонном аппарате абонента;

• проверять исправность защитных предохранителей кросса.

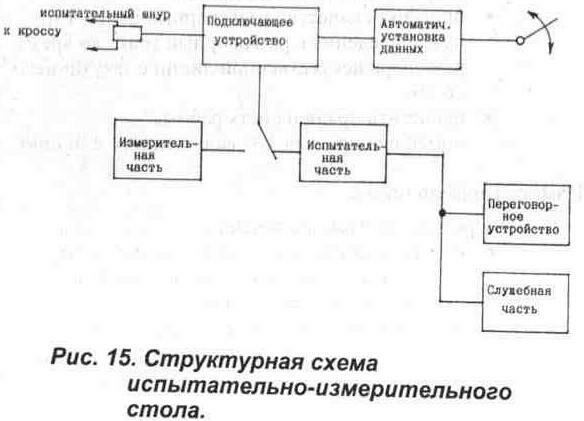

Структурная схема испытательно-измерительного стола приведена на Рис. 15.

В целом, ИИС позволяет проверить телефонную линию на предмет самовольного подключения во всех режимах работы телефонного аппарата. Электронные АТС последнего поколения имеют богатый набор сервисных функций, поэтому обнаружение нелегальных подключений значительно упрощается. Естественно, такую работу могут выполнить только работники АТС.

Представляется интересным, использовать для контроля линии приборы, разработанные специально для защиты информации [5]. Из всего объема данных, полученных с помощью таких специализированных тестеров, необходимо выбрать те, которые указывают на факты подключения к линии различных устройств, обрывы линии и т.п.

Для примера приведем некоторые характеристики таких приборов.

Набор для обнаружения PK1220-S

PK1220-S используется для незаметной проверки текущего состояния телефонной линии после установки устройства, например, когда линия свободна, идет разговор и звенит звонок. Это устройство работает по автоматической тестирующей программе, включающей отраженное, фазовое, угловое, I/U и высокочастотное измерение. Во время отраженного измерения любое подключение видно на встроенном мониторе с помощью измерительного сигнала на телефонной линии. Во время фазового углового измерения показывается любое РhТ-отклонение, происходящее от мощностного, индуктивного или реального оттока. РhТ-отклонение показывается с точностью 0,1%. Если предопределенный уровень превышен, PK1220-S испускает акустический сигнал 30 с. Оптический сигнал тревоги продолжается при интерференции и дальнейшая индикация показывает конец интерференции. Встроенная память тревоги начинает работу, когда регистрируется тревога, и затем хранит информацию о ней. Пользователь может стереть память тревоги. Гарантируется 24-часовая защита против встроенных систем перехвата. При I/U-измерении акустическим или оптическим сигналом показываются дополнительно встроенные элементы. Дополнительный контроль телефонного напряжения возможен с помощью U-измерения, т.к. это измерение отделяет телефонное напряжение от телефонной цепи и телефон работает через PK1220-S. Пользователь также может осуществлять акустоматическое программирование. Устройство может работать независимо от полярности.

Универсальный телефонный анализатор TS-12

Высокочувствительный и точный универсальный телефонный анализатор TS-12 предназначен для тестирования обыкновенных и электронных телефонов и

телефонных систем. Тестирует и обнаруживает все сигналы, даже те, которые исходят от лампочки или звонка вызова. Применяется для 50-проволочной кабельной системы, которая обычно используется вместе с 5-канальными установками. Позволяет проводить такие тестирования, как проверка напряжения при снятой и повешенной трубке, прослушивание линии, колебание тона, тестирование импульса высокого напряжения и различных видов прослушиваний. Все это может быть выполнено за одну минуту.

Быстрое сканирующее устройство DM-9

Использует измерение коэффициента отражения методом наблюдения за формой отраженного сигнала для обнаружения любого подключения к телефонной линии в радиусе 200 метров. Интерфейс упрощает эксплуатацию. Кабель может быть настроен при помощи одного нажатия кнопки. Функции; тестирование сканированием, проверка непрерывности, проверка проводов на выявление дефекта. Результаты тестирований выводятся на дисплей и пишутся на английском языке. Встроенные соединители BNC и RJ45. Питание от 9В батарейки или трансформатора, который поставляется по желанию. Включает укороченный разъем RJ45 и инструкции к применению.

Телефонный анализатор ТА17-С

Это устройство использует ряд электронных тестов для установления попыток вмешательства в телефонную сеть. Тест высокого напряжения обнаруживает высоковольтные мостики, диодные мостики, емкостные устройства связи, рычажно-переключательные защитные механизмы, стековые и триггерные устройства. Омметр с широким диапазоном обнаруживает устройства подключенные через сопротивление. Без каких-либо дополнительных устройств данное устройство проверяет

все типы телефонных аппаратов и систем, включая одиночные линии, пятилинейные клавишные аппараты, селекторы и телефоны "без рук". Применяется техника звукового зондирования, но если трубку на исследуемой линии поднимут, звук автоматически прекратится и раздастся слышный только проверяющему сигнал тревоги.

Естественно, здесь приведен не полный перечень специализированных приборов, позволяющих определить самовольное подключение к линиям. Необходимо акцентировать внимание, что все приборы, разработанные в целях защиты информации, можно так или иначе использовать для защиты от самовольного коммерческого использования линии.
