3.5. Индикатор нерезонансного включения

Как уже отмечалось, под резонансной настройкой телефонного аппарата понимается работа оборудования АТС с конкретным телефонным аппаратом. В случае подключения телефона с другими характеризующими его параметрами или подсоединении в другой точке шлейфа АТС - абонент, происходит рассогласование (непопадание в резонанс), что приводит к срабатыванию индикатора.

Характеризующие параметры могут быть следующими:

• эквивалентное сопротивление ТА при поднятой трубке;

• эквивалентное сопротивление при положенной трубке;

• индивидуальные параметры номеронабирателя;

• комплексное сопротивление разговорной части;

• ток потребления при вызове;

• ток потребления в разговорном режиме;

• прочие параметры (распределение зарядов, изменение волнового сопротивления двухпроводной линии при включении ТА и др.).

Рассмотрим простейший случай настройки в резонанс по эквивалентному сопротивлению ТА при поднятой трубке.

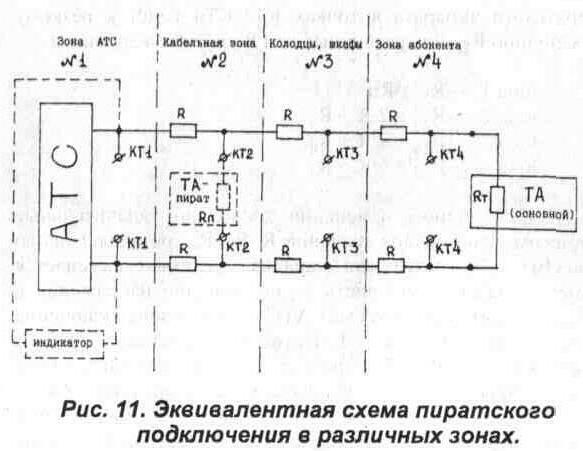

На Рис. 11 приведена эквивалентная схема пиратского подключения в различных зонах.


R — последовательное включенные эквивалентные сопротивления, имитирующие длинный шлейф АТС-абонент;

Rr — поднятая трубка основного телефона;

Rn — поднятая трубка пиратского телефона;

КТ1-КТ4 — возможные точки подключения пиратского аппарата в различных зонах. Совершенно очевидно, что суммарное сопротивление Rcум = 6*R +Rт однозначно определяет падение напряжения на выходных клеммах АТС (в точках КТ1), это нулевой уровень настройки Ео.

Изменение типа телефонного аппарата ведет к изменению Rт, а значит, к изменению тока питания телефона, соответственно, к колебаниям Ео. Подобные изменения тем значительнее, чем короче длина шлейфа (меньше значение R). В свою очередь, подключение

пиратского аппарата в точках КТ1-КТ4 ведет к резкому изменению Rсум. Для различных зон Rсум будет следующим.

Зона 1 — Rсум1 =Rп Зона 2 — Rсум2 = 2*R + Rп Зона 3 — Rсум3=4*R + Rп 3oнa4—Rсум4 =6*R+Rп

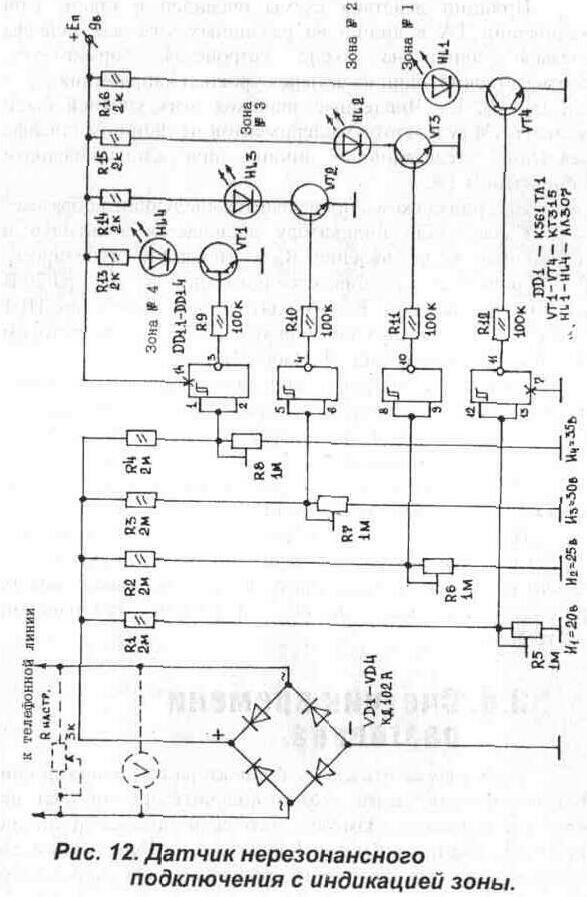

Как видно, изменения довольно значительные (заметим, что порядок значений R, Rт, Rп составляет около 500 Ом). В результате анализа схемы выясняется замечательная возможность — по падению напряжения в линии на выходных клеммах АТС судить о зоне включения пиратского аппарата. Естественно, система требует настройки. На Рис. 12 приведена принципиальная схема датчика нерезонансного подключения с индикацией зоны.

Датчик включается в точках КТ1 шлейфа. В нем предусмотрена светодиодная сигнализация зоны подключения.

В состав схемы входят:

• диодный мост униполярного подключения VD1-VD4;

• делители по зонам — R1, R5; R2, R6; R3, R7;

R4, R8;

• триггеры шмитта (в качестве пороговых элементов) — DD 1.1 -DD 1.4;

• ключи включения светодиодов HL1-HL4 — VT1-VT4;

• источник питания 9 В.


Принцип действия схемы очевиден и прост. При включении ТА в линию на различных участках шлейфа (четыре зоны) на входе устройства формируется, соответственно, один из четырех уровней напряжения Ео — U1, U2, U3, U4. Численные значения этих уровней были выявлены в результате экспериментов на длинном шлейфе реальной телефонной линии при подключенном стандартном ТА.

Настройка схемы производится следующим образом.

Параллельно индикатору включается вольтметр и переменное сопротивление R-настр (показано пунктиром). Регулировкой Rнастр добиваются показаний вольтметра 20 В и далее резистором R5 находят точку включения HL1 (зона 1). Далее, получают напряжение 25 В и резистором R6 включают светодиод HL2 (зона 2) и т.д.

При такой настройке при снятии трубки основного ТА будут загораться несколько светодиодов (в зависимости от зоны включения). Если аппарат включен в зоне 4, будут гореть все светодиоды, в зоне 3 — 3 светодиода и т.д.

Данная схема должна рассматриваться скорее как простейший вариант резонансного датчика.

Некоторые цифровые АТС позволяют запрограммировать работу абонента с определенным ТА (идентификация по цифровому коду), что также можно рассматривать как способ "цифровой резонансной настройки".
