3.3. Световой индикатор с автоматическим отключением

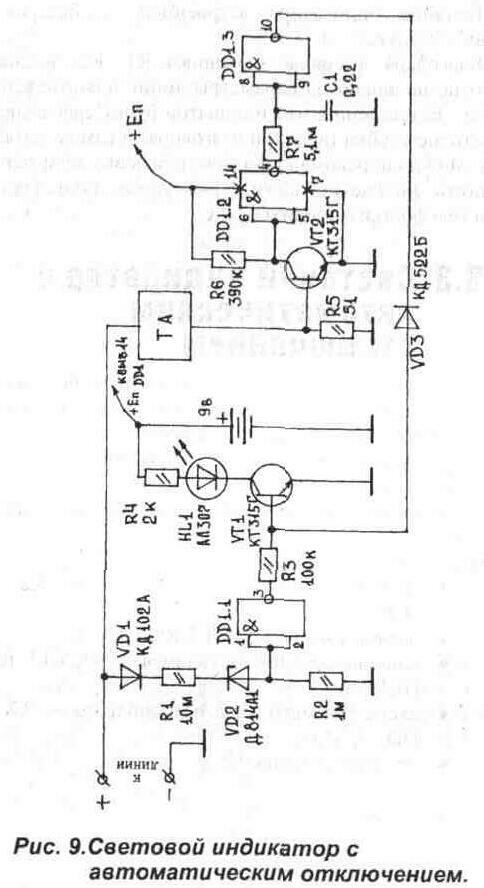

Для того, чтобы индикатор подключения не срабатывал при снятии трубки хозяином телефонной линии, необходимо ввести режим автоматического отключения. В этом случае индикатор включается последовательно с телефонным аппаратом через датчик тока. Принципиальная схема такого устройства приведена на Рис. 9.

В состав схемы входят:

• датчик напряжения — VD1, R1, VD2, R2, DD1.1;

• датчик тока — R5, VT2, R6, DD1.2;

• ключ включения светодиода — R3, VT1, R4,

HL1;

• схема автоматического отключения — R7, С1, DD1.3,VD3;

• элемент питания 9 В.


Принцип действия индикатора заключается в следующем.

Светодиод HL1 загорается в случаях:

• снижения напряжения в линии ниже 35В (попытка нелегального подключения);

• обрыва телефонной линии;

• прохождения сигнала вызова АТС — 25 Гц. Включение ключа VT1 происходит высоким уровнем с выхода 3 DD1.1 через R3. При снятии трубки телефонного аппарата с задержкой ~1с (определяется R7,C1) переключается элемент DD1.3 и принудительно поддерживает "0" на базе VT1, отключая тем самым HL1. Если кроме световой сигнализации в схему введена звуковая, она также будет выключаться при снятии трубки основного защищаемого ТА.
