3.2. Совмещенный индикатор подключения и обрыва телефонной линии

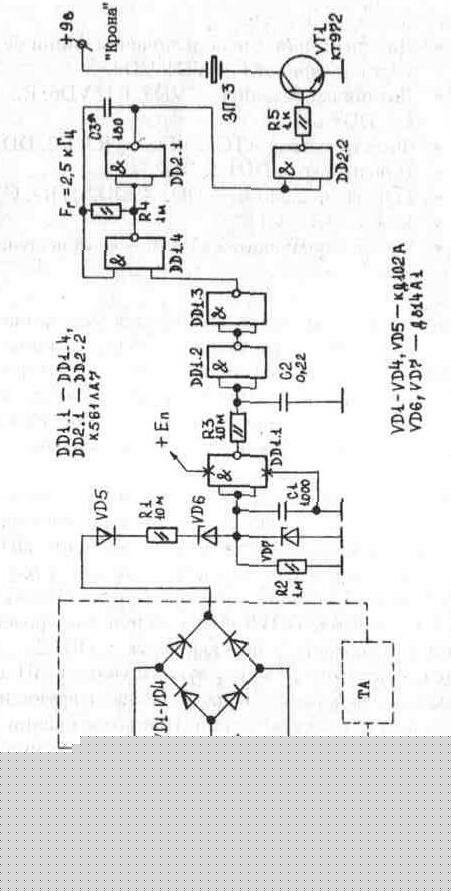

В соответствии с описанным выше способом контроля напряжения в линии разработан совмещенный индикатор подключения и обрыва линии [2]. Схема приведена на Рис.8.

В состав схемы входят:

• Диодный мост для подключения линии без учета полярности—VD1-VD4;

• Датчик напряжения — VD5, R1, VD6, R2, VD7, С1,DD1.1;

• Фильтр вызова АТС, 25 Гц, — R3, С2, DD1.2;

• Инверторы — DD1.3, DD2.2;

• Генератор 2.5 кГц — DD1.4, DD2.1, R4, СЗ;

• Ключ—R5,VTl;

• Звукоизлучающий элемент — пьезоизлучатель ЗП-3.

Принцип работы схемы заключается в следующем. В исходном состоянии блок индикатора подключается параллельно используемому телефонному аппарату. При наличии в линии напряжения свыше 40 В на входе элемента DD1.1 присутствует уровень логической единицы, и, в соответствии с этим, генератор 2.5 кГц заперт.

При поступлении вызова с АТС амплитудой 100 В и частотой 25 Гц специально расчитанная цепочка фильтра R3, С2 не позволяет переключить элемент DD1.2 и включить звукоизлучатель ЗП. Если же на каком-то участке линии была снята трубка (либо произошел обрыв) более чем на 1 сек., на входе DD1.1 появится нулевой уровень, и с указанной задержкой переключится DD1.2. Далее включится генератор 2.5 кГц, звукоизлучатель ЗП подаст непрерывный звуковой сигнал, сигнализирующий об использовании или обрыве линии. При возвращении линии в исходное состояние (напряжение более 40 В) индикатор вновь переходит в ждущее состояние. Возможна доработка индикатора триггерной схемой для индикации попытки использования (обрыва) линии и после установления в линии номинального напряжения.

Питание индикатора встроенное — батарея 9 В ("Крона", "Корунд"...).

Благодаря высоким значениям Rl, R2, индикатор абсолютно не влияет на параметры линии в соответствии с ГОСТом. Естественно, что индикатор будет срабатывать и при подъеме трубки (ведении разговора) и самим хозяином линии. Можно порекомендовать встроить выключатель или выполнить индикатор в виде заглушки, подключаемой вместо телефонного аппарата.
