3.1. Способы получения информации о подключении

Основные технические способы получения информации о постороннем включении в линию базируются на следующих признаках:

• отсутствие напряжения в телефонной линии;

• падение напряжения в линии в 3-4 раза при положенной трубке основного ТА;

• наличие импульсов набора номера при положенной трубке ТА;

• наличие частотных посылок DTMF кода при неиспользовании основного ТА;

• непрохождение вызова с АТС на основной ТА.

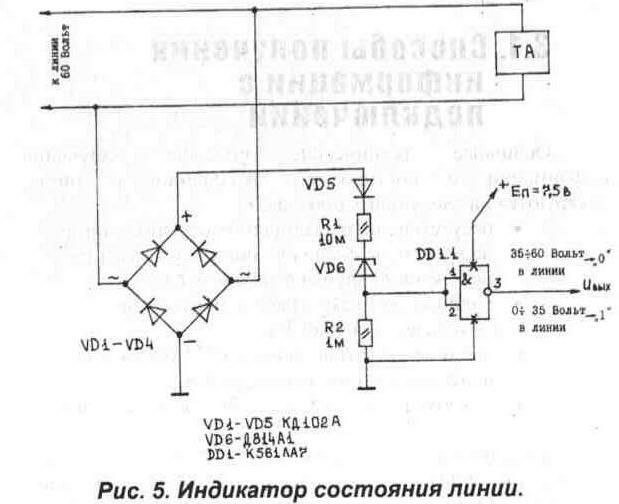

Большинство отечественных АТС имеют рабочее напряжение 60 В постоянного тока. Для индикации состояния линии с успехом может быть применена схема, приведенная на Рис.5.

Данная схема позволяет отследить:

• падение напряжения в линии до уровня 35В;

•наличие импульсов набора номера частотой 10 Гц;

• наличие вызывного сигнала частотой 25 Гц;

• пропадание напряжения в линии (при наличии независимого источника питания микросхемы DD1.1.


В состав схемы входят:

• мост униполярного подключения — VD 1 -VD4;

• специальный делитель контроля падения напряжения — VD5, Rl, VD6, R2;

• переключающий элемент И-НЕ — DD 1.1.

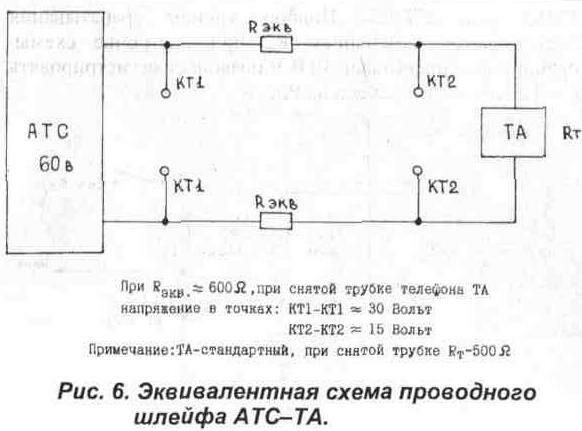

Сочетание в делителе резистивных (Rl, R2) и нелинейных элементов (в частности, стабилитрона VD6) позволяет подключить элемент DD1.1 непосредственно к линии, а также получить порог переключения элемента DD1.1 не ниже 35 В. В результате, данная схема может уверенно отработать падение напряжения как при установке у абонента, так и при установке на кроссе АТС. Рис. 6 поясняет сказанное.


Следует учитывать, что для отдаленных от АТС абонентов эквивалентное сопротивление линии может составлять Rэкв ~ 1 кОм, что затрудняет работу устройства индикации, включающего только резистивный делитель (без стабилитрона), вследствие большой разницы в уровнях напряжений на коротком (Rэкв = 0) и длинном (Rэкв > 500 Ом) шлейфе.

Схема на Рис. 5 свободна от этих недостатков и применяется в различных устройствах индикации и защиты. Очевидно, что с помощью данной схемы невозможно принять DTMF-посылки набора номера, но сам момент снятия трубки на пиратском аппарате регистрируется однозначно, что позволяет использовать данную схему во всех режимах подключения.

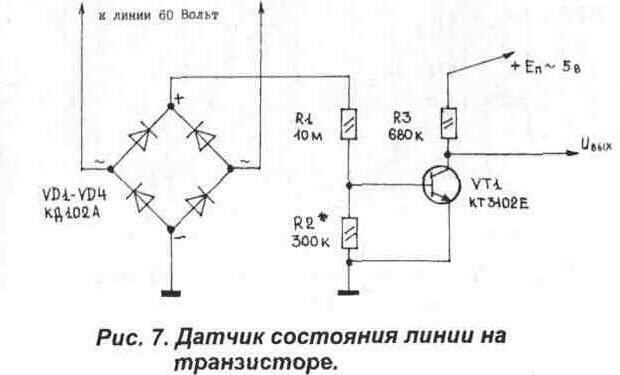

В дополнение на Рис. 7 приведена схема индикатора состояния линии с использованием транзистора. В данной схеме используется обычный резистивный делитель Rl, R2. В качестве ключа применяются кремниевые транзисторы

КТ3102 или КТ315. Подбор уровня срабатывания осуществляется изменением R2 при настройке схемы. Обычно он не превышает 30 В и позволяет регистрировать те же режимы, что и схема на Рис. 5.
