4.8. Электрозащитные средства и предохранительные приспособления

Общие сведения

Согласно Правилам [30], защитными средствами называются приборы, аппараты, переносные и перевозимые приспособления и устройства, а также отдельные части устройств, приспособлений и аппаратов, служащие для защиты персонала, работающего на электроустановках, от поражения электрическим током.

Все защитные средства делятся на основные и дополнительные.

Основными защитными средствами называются такие, которые надежно выдерживают рабочее напряжение электроустановки и при помощи которых допускается касаться токоведущих частей, находящихся под напряжением.

Дополнительными защитными средствами являются такие, которые сами не могут обеспечить безопасность при касании токоведущих частей.

К основным защитным средствам, применяемым электроустановках до 1000 В, относятся:

а) диэлектрические перчатки;

б) инструмент с изолированными рукоятками;

в) указатели напряжения, изолирующие клещи. К дополнительным защитным средствам, применяемым в электроустановках до 1000 В, относятся:

а) диэлектрические галоши;

б) диэлектрические резиновые коврики;

в) изолирующие подставки.

Основные защитные средства

Резиновые перчатки выпускаются со швом и бесшовные. Основные технические данные перчаток приведены в табл. 4. 5.

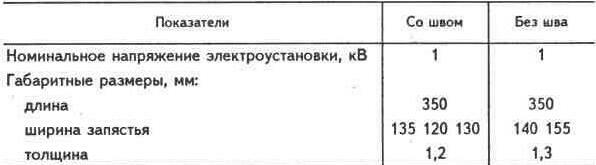

Таблица 4. 5 ДИЭЛЕКТРИЧЕСКИЕ ПЕРЧАТКИ


Наиболее употребительные инструменты с изолированными рукоятками представлены в табл. 4. 6. При этом отверток должно быть несколько в соответствии с размерами отвертываемых винтов.

Выпускаются также комплекты слесарно-монтажных инструментов с изолирующими рукоятками, которые могут содержать ключи гаечные, молоток, зубило.

Изолирующие клещи предназначены для замены предохранителей ПР-1, ПР-2, НПН на токи 15... 60 А. Примером являются клещи К-1000 со следующими техническими данными: общая длина — 210 мм, длина рукоятки — 110 мм, диаметр предохранителей — 13... 29 мм, масса — 0, 1 кг.

Для предохранителей типа ПН2 изготовляется специальная скоба в виде рукоятки с прорезями, в которые входят выступы предохранителя, и таким образом он может сниматься или ставиться.

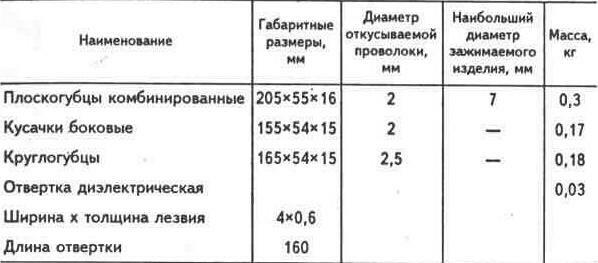

Таблица 4.6 ИНСТРУМЕНТ С ИЗОЛИРОВАННЫМИ РУКОЯТКАМИ


Изолирующие клещи и рукоятки входят в комплект устройств, содержащих предохранители.

Данные об указателях напряжения приведены в табл. 4. 7.

Однополюсный указатель напряжения выполнен в виде отвертки, на рабочем конце которой находится штырь или отвертка, а на другом конце — металлический контакт для касания пальцем. Недостатком однополюсных указателей напряжения является то, что они могут показать напряжение в проводе, когда его там нет, из-за наводки от соседних проводов.

Часто в электроустановках появляются признаки несимметрии трехфазного напряжения — отсутствия или уменьшения напряжения в одной из фаз. Такими признаками являются неустойчивая работа электродвигателей или их остановка, разная яркость свечения групп ламп, присоединенных к разным фазам. В таком случае найти неисправность с помощью однополюсного индикатора трудно, так как он показывает напряжение во всех трех фазах, лучше измерить разность напряжений между фазами или фазой и корпусом оборудования с помощью двухполюсного указателя — рис. 4. 13.

Двухполюсный указатель напряжения состоит из двух корпусов, соединенных проводом с повышенной изоляцией. Недостатком некоторых двухполюсных указателей является малая прочность корпусов и мест заделки провода.

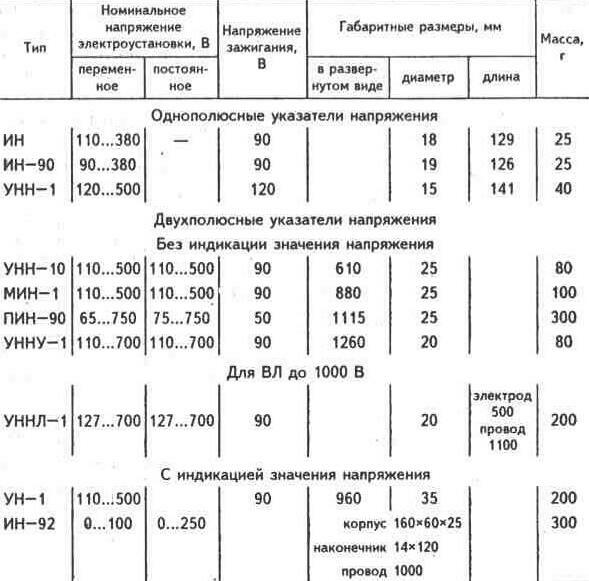

Таблица 4.7 УКАЗАТЕЛИ НАПРЯЖЕНИЯ



Рис. 4. 13. Схема применения двухполюсного индикатора напряжения для определения наличия напряжения:

а) фазного; б) линейного.

Переносные заземления

Переносные заземления предназначены для защиты людей, работающих на отключенных токоведущих, частых, от поражения электрическим током от ошибочно поданного или наведенного напряжения. Заземления соединяют отключенные части электроустановки с землей на время работы на них людей.

Данные переносных заземлений представлены в табл. 4. 8.

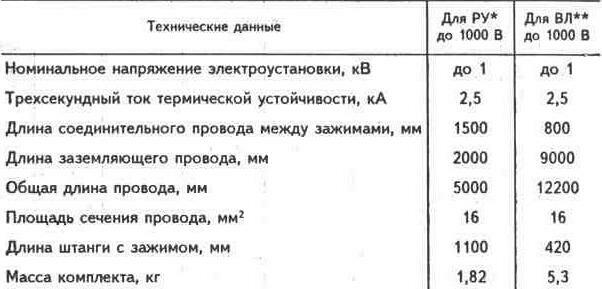

Таблица 4.8 ПЕРЕНОСНЫЕ ЗАЗЕМЛЕНИЯ


* РУ — распределительное устройство. ** ВЛ — воздушная линия.

Предохранительные приспособления

Предохранительные пояса. Пояса предназначены для удержания работающего на высоте путем прикрепления его тела к опоре или другой конструкции с помощью стропа. Пояс состоит из широкого кушака, более узкого ремня с пряжкой и отверстиями для закрепления пояса на теле, стропа, карабина для быстрого закрепления стропа.

Применяются пояса различных видов. В табл. 4. 9 приведены данные предохранительного монтерского пояса. Он изготовляется нескольких типов:

I — с одним стропом;

II — с двумя стропами;

III — с одним стропом и двумя карабинами;

IV — с одним стропом и удлинителем с тремя ушками.

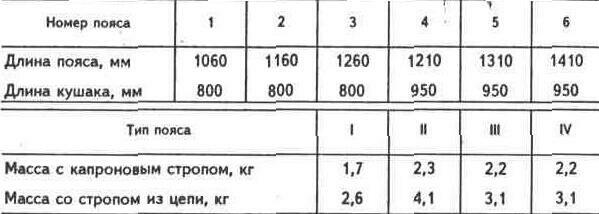

Таблица 4. 9 ПРЕДОХРАНИТЕЛЬНЫЕ МОНТЕРСКИЕ ПОЯСА ДЛЯ ВЛ


Пояса выполняются шести номеров с карабинами трех видов: малым, средним и большим.

Кушак изготовляется из двухслойного полукапронового ремня, ремень для застегивания — из двух слоев кожи и слоя капроновой ленты.

Строп изготовляется из капроновой ленты или из цепи.

Монтерские когти предназначены для залезания и работы на деревянных опорах воздушных линий электропередачи с железобетонными приставками, а лазы — для залезания и работы на линиях с железобетонными опорами.

Когти состоят из серповидных силовых элементов с шипами и грузовых площадок с ремнями крепления к ногам.

Лазы состоят из Г-образных силовых элементов с шипами и грузовых площадок с ремнями.

Данные монтерских когтей и лазов приведены в табл. 4. 10.

Таблица 4.10 МОНТЕРСКИЕ КОГТИ И ЛАЗЫ
