2.9. Электрические аппараты

Рубильники и переключатели

Рубильники и переключатели служат для замыкания и размыкания вручную электрических цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 440 В. Они устанавливаются на панелях распределительных устройств, в шкафах и ящиках.

Технические данные рубильников и переключателей приведены в табл. 2. 23.

Первая цифра в обозначении аппарата соответствует числу полюсов, вторая соответствует его величине по току: 1 —

100 А, 2 — 250 А, 4 — 400 А, 6 — 600 А. В таблице показаны только аппараты на 100 А.

Рубильники Р и переключатели П изготовляются без дугогасительных камер и могут работать только в качестве разъединителей, т. е. размыкать обесточенные электрические цепи. Рубильники и переключатели прочих типов изготовляются с дугогасительными камерами и могут коммутировать электрические цепи под нагрузкой.

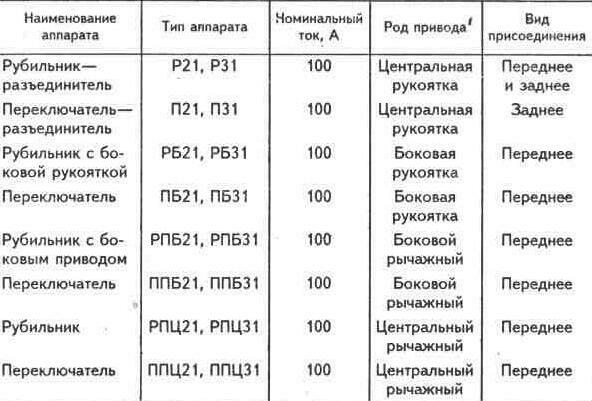

Таблица 2. 23 ДАННЫЕ О РУБИЛЬНИКАХ И ПЕРЕКЛЮЧАТЕЛЯХ

Плавкие предохранители

Предохранители предназначены для защиты электрооборудования и сетей от токов короткого замыкания и недопустимых длительных перегрузок.

Данные плавких предохранителей массового применения показаны в табл. 2. 24. Данные предохранители имеют кварцевое заполнение корпуса в виде кварцевого песка, у предохранителей НПН стеклянный корпус круглого сечения, а у ПН2 — фарфоровый корпус прямоугольного сечения.

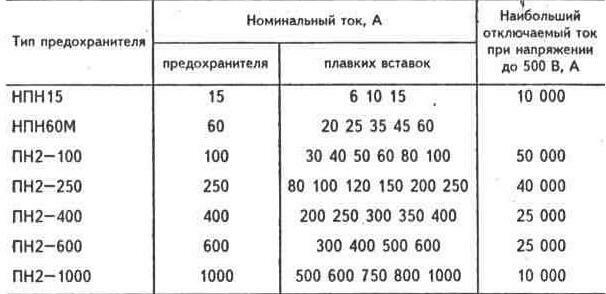

Таблица 2. 24 ДАННЫЕ НЕКОТОРЫХ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ


Автоматические выключатели (автоматы)

Автоматы предназначены для защиты от токов короткого замыкания и перегрузки электрических линий и приемников энергии, для включений и отключений линий и приемников энергии.

Данные выключателей массового применения приведены в табл. 2.25.

Выключатель АК63 разработан с целью замены выключателя АП—50, имеющего малую коммутационную способность. Выключатель имеет расцепители максимального тока на 0, 63... 63 А, 500 В переменного и 220 В постоянного напряжения, его коммутационная способность в 2, 5 раза больше, чем у выключателя АП50.

В отличие от выключателей АП50 выключатели АК63 имеют открытые выводы, для закрывания которых могут поставляться крышки. Открытые выводы, не соприкасающиеся с корпусом выключателя, имеют лучший теплоотвод, а при нагреве выводов не происходит выгорания корпуса выключателя.

Автоматические выключатели АЕ2000 разрабатывались с целью замены всех других выключателей на ток до 100 А. Они имеют величины на 25, 63 и 100 А с расцепителями максимального тока на 0, 6 А и выше, тепловыми и комбинированными расцепителями.

Выключатели серии АЕ1000 предназначены для защиты участков сетей жилых и общественных зданий. Они являются

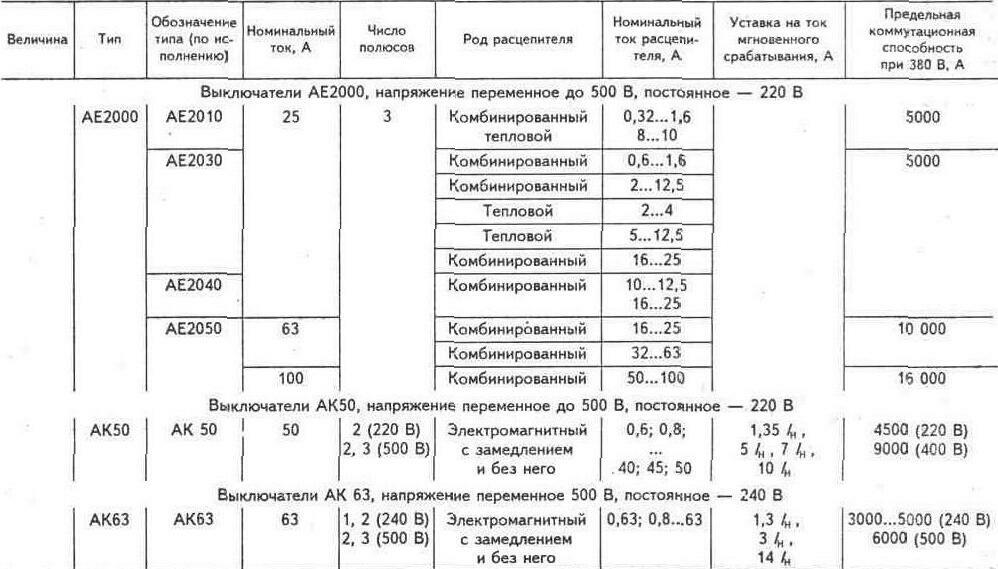

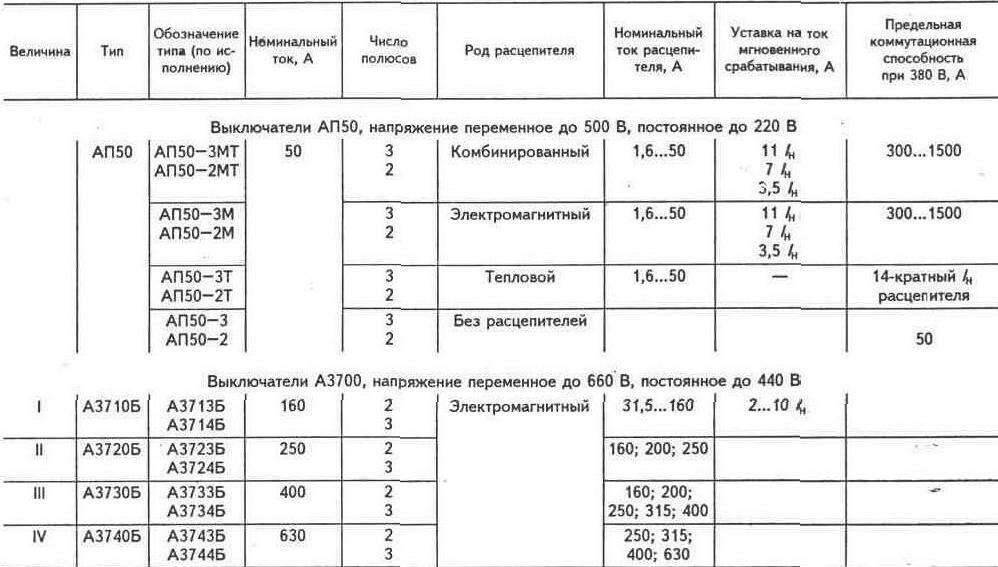

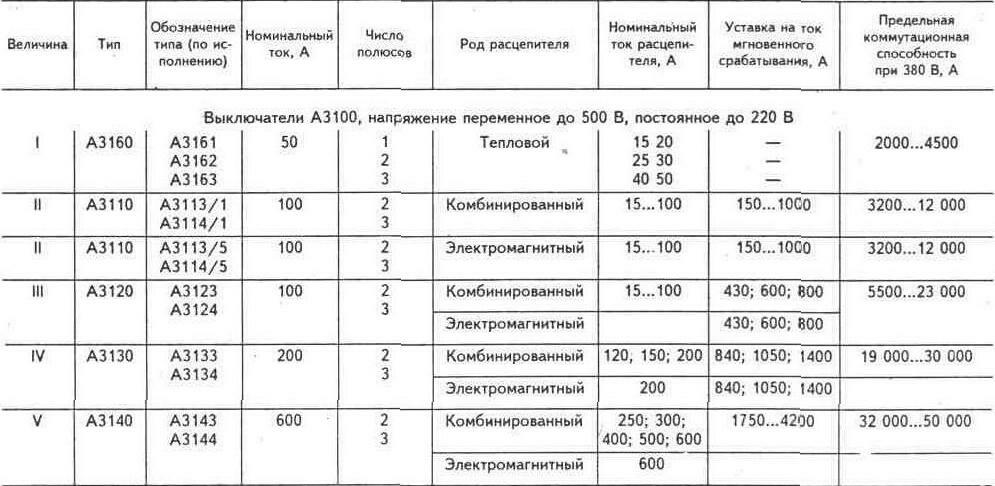

Таблица 2. 25 АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ


Примечание: выключатели без расцепителя обозначаются цифрой 7 (например, А3114/7).

Продолжение табл. 2. 25


Окончание табл. 2.25


однополюсными с расцепителями тепловыми, электромагнитными или комбинированными на токи 6, 10 и 16 А.

Расцепитель любого автоматического выключателя представляет собой блок, встроенный в корпус выключателя и предназначенный для отключения выключателя под действием тока, большего того, на который он настроен.

Действие теплового расцепителя основано на изменении формы биметаллической пластинки при протекании по ней тока нагрузки выключателя, большего номинального тока этого выключателя. Пластинка действует на механизм выключения выключателя.

Электромагнитный расцепитель состоит из электромагнитов, по катушкам которых проходит ток выключателя. Электромагниты приводятся в действие только при токе аварийной перегрузки, например, заклинивания механизма, или токе короткого замыкания, и воздействуют на механизм отключения выключателя.

Комбинированный расцепитель содержит расцепители обоих видов.

Для выключателя данной величины может быть несколько расцепителей, имеющих свои разные номинальные токи, которые могут регулироваться. Уставка на ток мгновенного срабатывания, или ток отсечки, означает, что при данном токе срабатывает электромагнитный расцепитель данного выключателя.

Предельная коммутационная способность означает предельный ток, который может отключить выключатель.

Магнитные пускатели

Магнитные пускатели предназначены для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором и другими приемниками энергии.

Включение магнитных пускателей может производиться вручную с помощью кнопочного поста и автоматически с помощью датчиков автоматики непосредственно или через промежуточные реле, с помощью блок-контактов других пускателей. Отключение пускателей производится вручную или при аварийных режимах с помощью реле тепловых или реле максимального тока, при отключении сблокированных с ними других пускателей, при действии устройств автоматики.

Данные некоторых пускателей приведены в табл. 2. 26. Пускатели типа ПМЕ и ПА в таблице только нереверсивные. У реверсивных пускателей данные те же, но они состоят из двух

пускателей, сблокированных механически и электрически против одновременного включения, а в обозначении типа реверсивных пускателей последняя цифра больше на два, например, ПМЕ—111 — нереверсивный, ПМЕ—113 — реверсивный.

Пускатели ПМЕ и ПА заменяются пускателями типов ПМЛ и ПАЕ — см. табл. 2. 27, 2. 28, 2. 29.

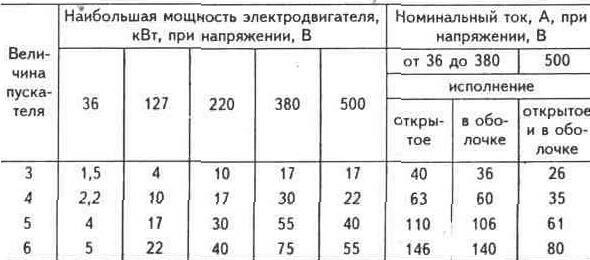

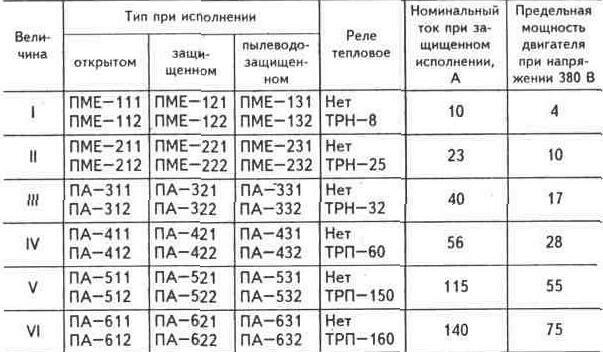

Таблица 2. 2 6 МАГНИТНЫЕ ПУСКАТЕЛИ

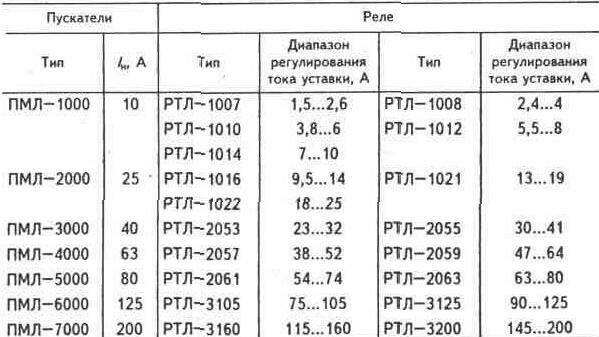

Таблица 2. 27 ДАННЫЕ ПУСКАТЕЛЕЙ ПМЛ И ТЕПЛОВЫХ РЕЛЕ РТЛ

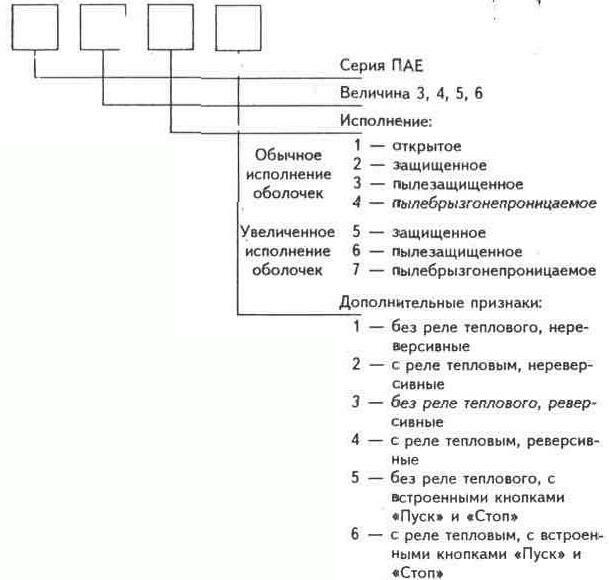

Таблица 2.28 СТРУКТУРА УСЛОВНЫХ ОБОЗНАЧЕНИЙ МАГНИТНЫХ ПУСКАТЕЛЕЙ СЕРИИ ПАЕ


Таблица 2.2 9 ДАННЫЕ СИЛОВОЙ ЦЕПИ МАГНИТНЫХ ПУСКАТЕЛЕЙ СЕРИИ ПАЕ


Тепловые реле

Данные тепловых реле приведены в табл. 2. 30.

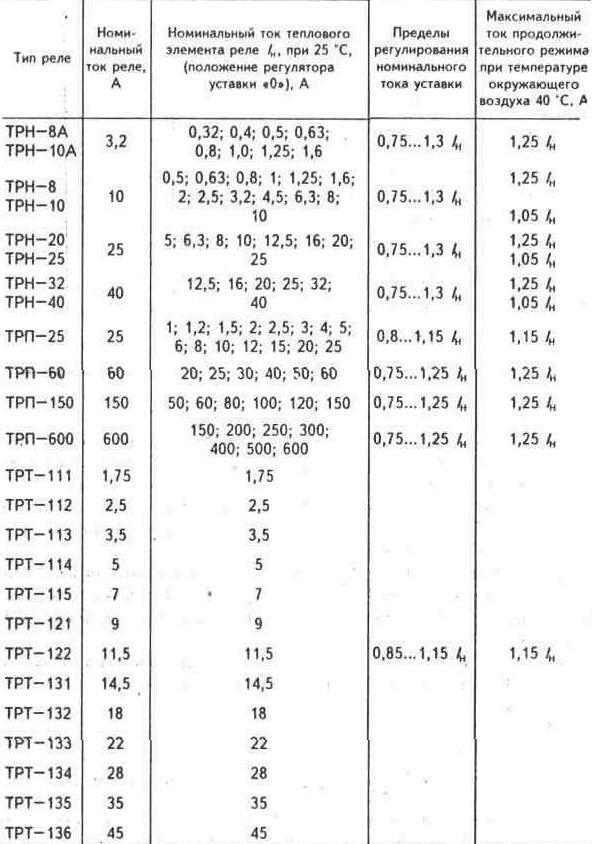

Таблица 2. 30 ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕПЛОВЫХ РЕЛЕ

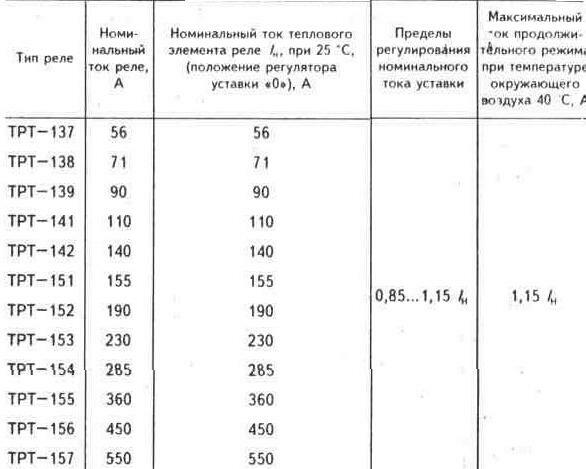

Окончание табл. 2 30


Тепловые реле могут поставляться в блоке с пускателями или отдельно.

Тепловые реле предназначены для защиты от перегрузок асинхронных электродвигателей с короткозамкнутым ротором. Так как они не защищают от коротких замыканий и сами нуждаются в такой защите, то на ответвлении к электродвигателю перед пускателем ставится автоматический выключатель с электромагнитным расцепителем.

Чувствительным элементом у реле служит термобиметалл, по которому проходит ток. У реле на большие токи имеется нихромовый нагреватель для дополнительного нагрева биметалла.

Чувствительные элементы реле включаются в две фазы электродвигателя, контакты реле включаются в цепь катушки пускателя.

Реле максимального тока

Токовые реле, или реле максимального тока, применяются для защиты асинхронных электродвигателей с короткозамкнутым ротором от внезапных перегрузок при заклинивании приводимого механизма, например, дозатора муки, ротора дробилки и т. д.

В качестве максимального реле применяются электромагнитные реле с последовательным присоединением обмоток в цепь двигателя.

Технические данные некоторых реле приведены в табл. 2. 31.

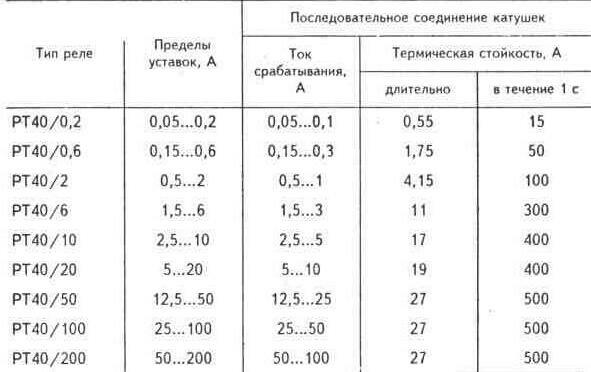

Таблица 2. 31 МАКСИМАЛЬНЫЕ РЕЛЕ

Выбор электрических аппаратов для замены вышедших из строя

На практике приходится заменять электрические аппараты любого вида. Замена требуется, когда аппарат вышел из строя полностью или когда ремонт на месте не возможен.

С течением времени меняется ток, проходящий через аппараты с изменением нагрузки от приемников энергии, заменой электродвигателей и т. д., что также влечет за собой замену аппаратов.

В таких случаях необходимы рекомендации по выбору аппаратов.

Прежде всего, степень защиты аппарата должна соответствовать условиям той среды, где он будет работать.

Номинальный ток аппарата должен быть не меньше расчетного тока нагрузки, напряжение аппарата должно соответствовать напряжению сети, где он будет применяться.

Аппараты должны быть устойчивы к току короткого замыкания, который может через них проходить, а те аппараты, которые должны отключать этот ток, должны быть устойчивы при его отключении.

Номинальный ток плавкой вставки предохранителя должен быть не меньше расчетного тока цепи, т. е. Iв>Iр.

Плавкая вставка не должна перегорать при нормальных перегрузках на данном ответвлении, например, при пусковых токах двигателей.

Предохранители не желательно устанавливать на ответвлении к одному двигателю для защиты его от тока короткого замыкания, так как при перегорании одной вставки двигатель выйдет из строя при работе на двух фазах.

Ток вставки на ответвлении, где более одного двигателя,

Iв=( Iр + Iп)/2.5

где Iр — расчетный ток ответвления, Iп — пусковой ток наиболее мощного двигателя. При тяжелых условиях пуска в знаменателе вместо 2,5 нужно ставить 1,6...2.

Плавкие вставки, установленные последовательно в сети, должны работать селективно, т. е. должна перегорать вставка, установленная ближе к месту короткого замыкания, а не наоборот. Для этого практически нужно, чтобы ток вставки, расположенной ближе к месту короткого замыкания, был на одну-две ступени ниже по шкале номинальных токов вставок.

Для автоматических выключателей номинальный ток расцепителя должен быть не меньше расчетного тока цепи, т. е. Iн,расц>=Iр- Автоматический выключатель не должен отключать установку при нормальных перегрузках.

Ток уставки регулируемого теплового расцепителя должен быть равен 1,25 расчетного тока цепи, т. е. Iуст, тепл = 1.25Iр.

Ток уставки регулируемого электромагнитного расцепителя должен быть пропорционален току наибольшей кратковременной перегрузки:

Iуст.эл-магн=1.25Iпер

Автоматы для защиты асинхронных двигателей должны удовлетворять следующим условиям.

Для двигателей повторно-кратковременного режима при ПВ = 25% или длительного режима с легкими условиями пуска

/н, а >Iн.дв Для двигателей, работающих в напряженном повторно-кратковременном режиме и для двигателей с длительным режимом работы с тяжелыми условиями пуска Iн, а>1,5Iн дв, где Iн,а — номинальный ток автомата, Iн,дв — номинальный ток двигателя.

Ток уставки электромагнитного элемента должен соответствовать:

для двигателя с короткозамкнутым ротором

Iуст, эл-магн> (1.5...1,8)Iп, для двигателя с фазовым ротором

Iуст , эл-магн > (2,5...3)Iн,дв,

где Iп — пусковой ток двигателя.

Аппараты защиты по своей отключающей способности должны соответствовать току короткого замыкания при замыкании в ближайшей точке за аппаратом. Все аппараты должны быть защищены от замыканий внутри них предохранителями или автоматами.

Реле тепловое выбирают так, чтобы максимальный ток продолжительного режима реле с данным тепловым элементом был не менее номинального тока защищаемого двигателя, ток уставки реле был равен номинальному току защищаемого двигателя, запас регулировки тока уставки на шкале реле должен быть небольшим, особенно в сторону увеличения, т. к. при большом запасе регулировки в сторону увеличения возможно загрубление защиты, когда реле не будет работать.

Монтаж и наладка электрических аппаратов

Аппараты, имеющиеся в наличии для замены вышедших из строя, часто не подходят по месту установки. Прежде всего может не подходить расположение мест крепления. Тогда приходится на месте установки аппарата делать новые отверстия для крепления, исходя из имеющихся средств. В металле отверстия могут быть сделаны пробиванием, сверлением ручной или электрической сверлильной машиной, газовой или электрической сваркой, в дереве — сверлением буравами, сверлильной машиной, в стенах или перегородках из каменных материалов — шлямбурами или сверлильными машинами с применением сверл с твердыми наконечниками. При этом для ввертывания винтов в отверстия забиваются деревянные пробки.

Может случиться, что новый аппарат по размерам не подходит в данном месте. Тогда его нужно укрепить в другом доступном месте, применив для присоединения другие провода или кабели. В случае необходимости для установки аппарата можно установить дополнительное основание, раму или каркас.

При установке аппарата в новом месте нужно обеспечить его доступность для осмотра и ремонта, доступность винта зануления (заземления), свободное открывание крышки корпуса.

Следует учесть, что предохранители типов НПН и ПН2 не являются взаимозаменяемыми по способу установки, поэтому при их взаимной замене нужно менять и устройства их фиксации — контактные стойки.

Защитные реле монтируют на вертикальной панели обычно под тем пускателем, на отключение которого они воздействуют. Если пускатель смонтирован в отдельном ящике, где предусмотрено место для реле теплового, то оно монтируется там же.

Реле тепловые типа РТН монтируют зажимами цепи управления вверх. Реле типа ТРП—25 монтируют зажимами цепи управления вниз, а остальные реле этого типа — зажимами цепи управления вверх. Между металлическим основанием и корпусом реле ТРП—25 ставят изолирующую прокладку.

Не гарантируется срабатывание реле в нужный момент, если:

рядом с реле (особенно под ним) размещен аппарат или прибор, выделяющий дополнительное тепло (резистор, реостат),

реле смонтировано в верхних, наиболее нагреваемых частях ящиков и шкафов,

реле и защищаемый двигатель установлены в местах, где значительная разница температур окружающей среды.

После монтажа аппаратов производят их наладку, в которую входят внешний осмотр, проверка работы аппаратов без напряжения, проверка схем управления, сигнализации и блокировки, измерение сопротивления изоляции, опробование работы аппаратов и схем под напряжением.

Внешний осмотр

При внешнем осмотре проверяют:

завершение всех монтажных работ;

соответствие установленных аппаратов и приборов току нагрузки защищаемого электроприемника и условиям его работы;

соответствие напряжении обмоток реле и катушек аппаратов напряжению сети;

исправность тепловых элементов реле и соответствие их току защищаемого двигателя;

отсутствие вблизи реле теплового дополнительных источников нагрева;

отсутствие механических повреждений;

правильность установки аппаратов и надежность их крепления;

состояние всех контактов аппаратов, отсутствие пыли, грязи, ржавчины, особенно в местах прилегания якоря и сердечника магнитопровода;

целость заземляющей проводки от аппаратов до мест присоединения к общей сети заземления (зануления);

отсутствие прокладок, подвязок, ограничивающих ход подвижных деталей аппаратов при транспортировке;

отсутствие перекосов контактов и подвижных механических частей, их свободный ход;

наличие и исправность возвратных пружин подвижных систем;

наличие растворов и провалов у глазных контактов и блок-контактов (см. п. 2.9.9). Величины растворов и провалов должны соответствовать прикладываемой к аппарату инструкции.

У реверсивных пускателей проверяют работу механической блокировки против одновременного срабатывания двух контакторов.

Проверка аппаратов

Аппарат отсоединяется от электрической схемы и измеряется сопротивление изоляции его токоведущих частей. Если монтаж и наладку производит один и тот же электрик, то сопротивление изоляции можно измерять до присоединении аппарата к электрической- схеме.

Проверка аппаратов на механическую регулировку включает операции по проверке и устранению замеченных отклонений от нормы:

проверка плотности прилегания якоря к ярму;

проверка крепления демпферных витков;

при необходимости зачистка главных контактов и блок-контактов;

проверка отсутствия трения между контактами и дугогасительными камерами;

проверка крепления катушки;

проверка растворов и провалов главных контактов и при необходимости их регулировка, проверка одновременности замыкания главных контактов, проверка их нажатия.

При механической регулировке производится затяжка всех гаек, винтов, установка недостающих деталей.

Проверка электромагнитных элементов автоматов и токовых реле, тепловых элементов автоматов и тепловых реле производится при их нагрузке током на специальных стендах опытными специалистами. Этими же специалистами проверяются схемы управления, сигнализации и блокировки.

Влияние контактов и контактных соединений на работу электроаппаратов

Контакты определяют коммутационную способность аппарата, производящего коммутационные операции. Коммутационными операциями называются операции включения и отключения аппаратов. Операции имеют обозначение, например, О — отключение, В — включение.

Коммутационной способностью аппарата называется его способность произвести определенное число коммутационных операций при сохранении работоспособности. Например, для автомата коммутационными операциями являются О—ВО—ВО. Обычно рассматривается предельная коммутационная способность при верхнем пределе коммутируемого тока. Но аппарат может не коммутировать ток, по величине ниже некоторого предельного, и в этом случае существует интервал критических значений токов.

На коммутационную способность аппарата влияет и характер нагрузки коммутируемой цепи. В цепях, содержащих индуктивность и емкость, происходит накопление энергии на индуктивности и емкости, и при разрыве цепи контактами аппарата происходят перенапряжения, что выражается в повышенном искрообразовании от дуги. Поэтому в цепях с такой нагрузкой коммутационная способность контактов ниже.

Повторно-кратковременный режим работы электроприемника, управляемого данным аппаратом, отрицательно влияет на контакты, так как происходит частое возникновение дуги при пусковом токе, что увеличивает износ контактов.

Приведем определения некоторых величин, относящихся к контактам.

Раствор контактов — кратчайшее расстояние между контактными поверхностями подвижного и неподвижного контактов в разомкнутом положении. Начальное нажатие контакта — нажатие пружин на контакт при разомкнутом положении контактов.

Конечное нажатие контакта — нажатие в момент окончания замыкания подвижного контакта с неподвижным.

Провал контакта — расстояние, на которое может сместиться место конечного касания подвижного контакта с неподвижным из положения полного замыкания, если будет удален жестко закрепленный контакт (подвижный или неподвижный). Значения вышеприведенных величин приведены в табл. 2. 32.

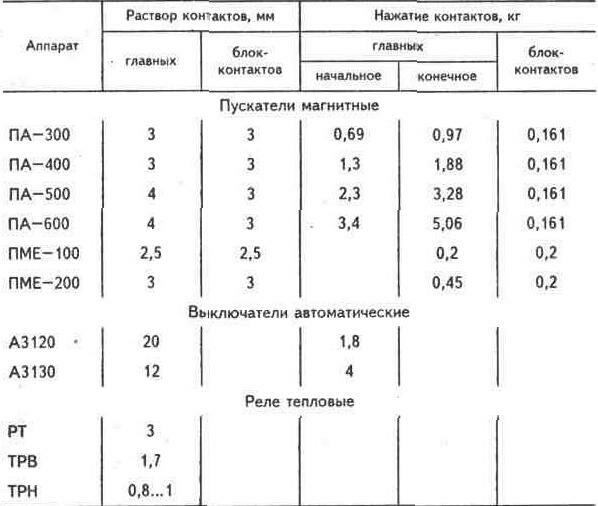

Таблица 2.32 ВЕЛИЧИНЫ РАСТВОРА И НАЖАТИЯ КОНТАКТОВ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ


Раствор контактов в аппарате делается таким, чтобы не было затяжной дуги при отключении. Для исключения повторного замыкания контактов после удара механизма об упор при отключении раствор контактов делают не менее 2 мм.

На прохождение тока через контакты оказывает влияние переходное сопротивление в месте касания контактов, обусловленное наличием пленок окислов на поверхности контактов.

Большое значение в предотвращении образования пленок окислов имеет нажатие на контакты, так как оно препятствует проникновению воздуха в места контакта, разрушает пленки, снижает переходное сопротивление контактов и уменьшает их нагрев.

При наладке аппарата проверяют плотность крепления неподвижных контактов, плотность прилегания к ним подвижных контактов во включенном положении. Определение силы конечного нажатия контактов пускателя ПМЕ-211 показано на рис. 2. 6, а. Предварительно для безопасности отключается напряжение с контактов силовой цепи, потом к подвижному контакту присоединяется динамометр, например, с помощью лески, и пускатель включается. Предварительно под подвижный контакт ложится полоска тонкой бумаги. Подвижный контакт оттягивается с помощью динамометра по линии, перпендикулярной плоскости касания контактов, пока полоска бумаги не будет свободно выниматься, и в этот момент динамометр покажет силу нажатия контактов.

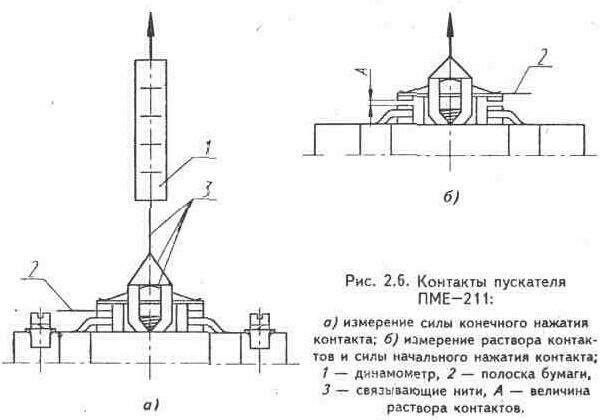

Определение силы начального нажатия контактов показано на рис. 2. 6, б. Полоска бумаги подкладывается под пластинчатую пружину над контактом, пускатель не включается, и контакт так же оттягивается через динамометр, пока не вынется полоска бумаги, и в этот момент определяется сила начального нажатия контакта.

Недостаточное начальное нажатие приводит к оплавлению и привариванию контактов, а чрезмерное нажатие — к нечеткому срабатыванию контактора пускателя.

При длительном прохождении тока через контакты они нагреваются тем больше, чем больше переходное сопротивление, а медные контакты также окисляются, поэтому аппараты с медными контактами для длительной работы не применяются. С увеличением нагрева контактов переходное сопротивление в месте касания контактов увеличивается до размягчения материала контактов. При размягчении увеличиваются площадки касания контактов, и сопротивление уменьшается. При достижении контактной точкой температуры плавления происходит дальнейшее уменьшение переходного сопротивления, уменьшается количество выделяемой теплоты и место контакта охлаждается, увеличиваются силы сцепления материала контактов. Если эти силы больше, чем разъединяющие силы при отключении аппарата, то его нельзя отключить, что говорит о приваривании контактов. Их можно разъединить только после снятия напряжения с аппарата механическим воздействием.

На работу аппаратов влияют различные контактные соединения, которыми они присоединяются к сети, и соединения проводников в сети.

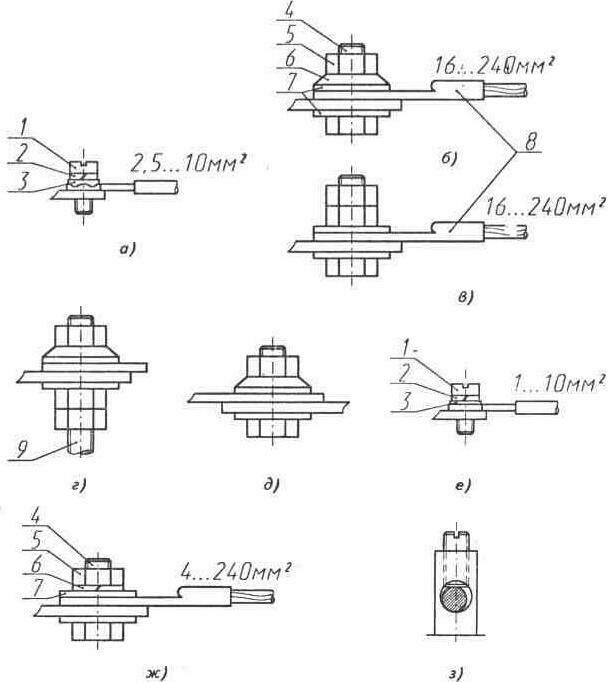

На рис. 2. 7 показаны разборные контактные соединения;

а-г — алюминиевых проводников с выводами аппаратов, д — соединения алюминиевых шин, е-з — медных проводников с выводами аппаратов.

Особенностью алюминия является то, что он образует на поверхности деталей пленку, которая тугоплавка и обладает большим сопротивлением для тока. Поэтому перед соединением алюминиевые проводники защищаются под слоем кварцевазелиновой пасты, которая затем обтирается и проводники сразу соединяются.

Другой особенностью алюминия является текучесть при зажатии гайкой в зажиме, поэтому для присоединения кольца из провода применяются специальные шайбы — звездочки 3 при сечении провода до 10 мм2, при большей площади сечения применяются алюминиевые наконечники и тарельчатые шайбы 6. При отсутствии таких шайб может быть применена вторая гайка — контргайка.

С учетом отрицательного влияния соединений медь—алюминий на состояние контакта выводы аппаратов делают лужеными, а если они не луженые, то соединения медь—алюминий не применяются в сырых помещениях, если аппараты не герметичны.


Рис. 2.7. Разборные контактные соединения:

а) -д) присоединения алюминиевых проводников: а), б), в) — присоединения к плоским выводам электрических аппаратов; а) присоединение провода, согнутого на конце в кольцо: 1 — винт, 2 — шайба пружинная, 3 — шайба-звездочка; б), в) 4 — болт, 5 — гайка, 6 — шайба тарельчатая, 7 — шайбы, 8 — наконечники; г) присоединение к штыревому выводу: 9 — шпилька; д) соединение алюминиевых шин; е), ж) присоединение медных проводников к плоским выводам аппаратов; е) присоединение провода, согнутого на конце в кольцо: 1— винт, 2 — шайба пружинная, 3 — шайба; ж) 4— болт, 5 — гайка, 6 шайба пружинная, 7 — шайба; я) гнездовой зажим.

Для присоединения конца медного провода в виде кольца или с наконечником применяется шайба и пружинная шайба, а при отсутствии пружинной шайбы применяется контргайка.

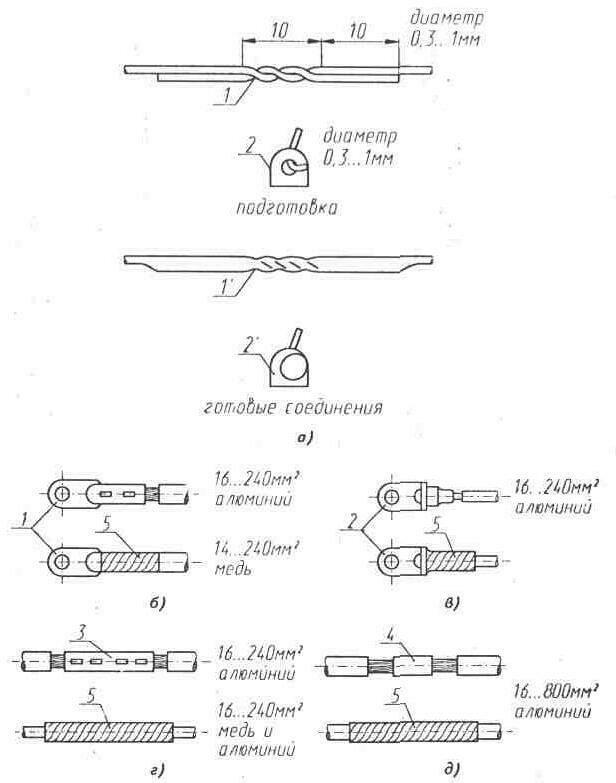

На рис. 2.8 показаны неразборные соединения пайкой — а, прессованием — б, г, сваркой — в, д.


Рис. 2. 8. Неразборные соединения:

о) паяные соединения медных проводов. Подготовка к панке: 1 — проводов, 2 — присоединения провода к выводу; 1, 2 — готовые соединения; б) оконцевание трубчатым наконечником прессованием; в) оконцевание литым наконечником сваркой: 1 — вверху — наконечник после прессования, внизу — он же, покрытый изолентой, 2 — то же литой наконечник; г) соединение проводов прессованием. 3 — гильза; д) соединение проводов сваркой: 4 — форма; б)-д): 5 — изолента.

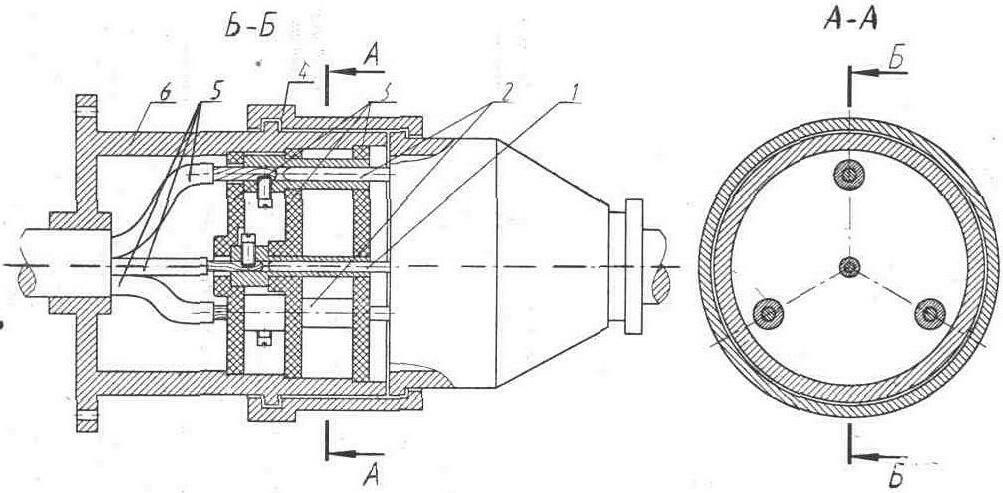

На рис. 2.9 показано разъемное контактное соединение для трехфазной сети. Такие соединения применяют для присоединение кабелей передвижных машин и инструментов к источнику питания. При этом для безопасности нужно помнить, что часть соединения, содержащая гнезда, присоединяется к источнику питания, стержень 1 для заземления или зануления всегда длиннее других, чтобы при соединении разъема этот стержень входил в гнездо первым, подготавливая цепь заземления или зануления, а при рассоединении выходил последним, когда силовая цепь уже рассоединена. Для предотвращения рассоединения разъема или ослабления контактов должен быть специальный замок, предотвращающий рассоединение.

На таком же принципе устроены разъемы для однофазной сети с двумя рабочими контактами и одним зануляющим или заземляющим, или просто с двумя контактами, в том числе и обычные розетки с вилками.

Нужно постоянно следить за контактами аппаратов, разъемов и соединений, так как от их состояния зависит надежность работы электроустановок.

Неисправности электрических аппаратов

Основные неисправности электрических аппаратов приведены в табл. 2.33.

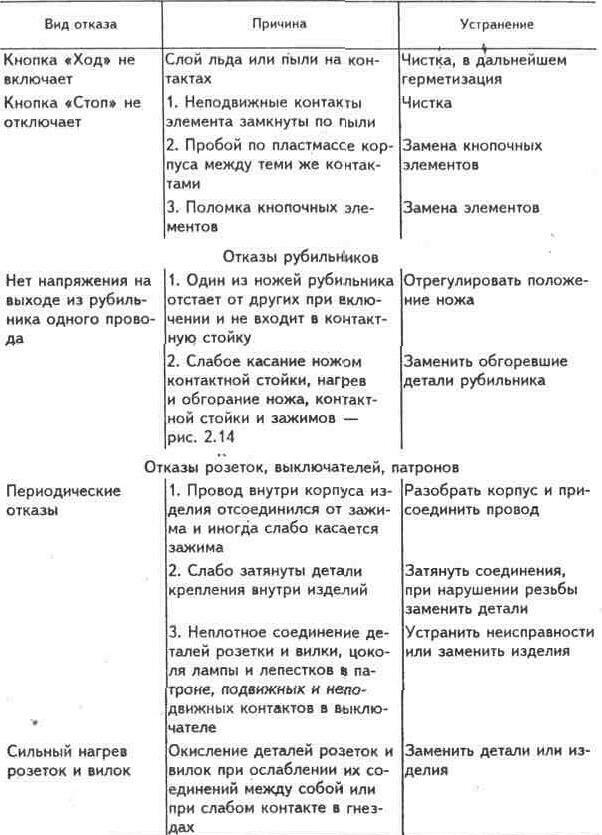

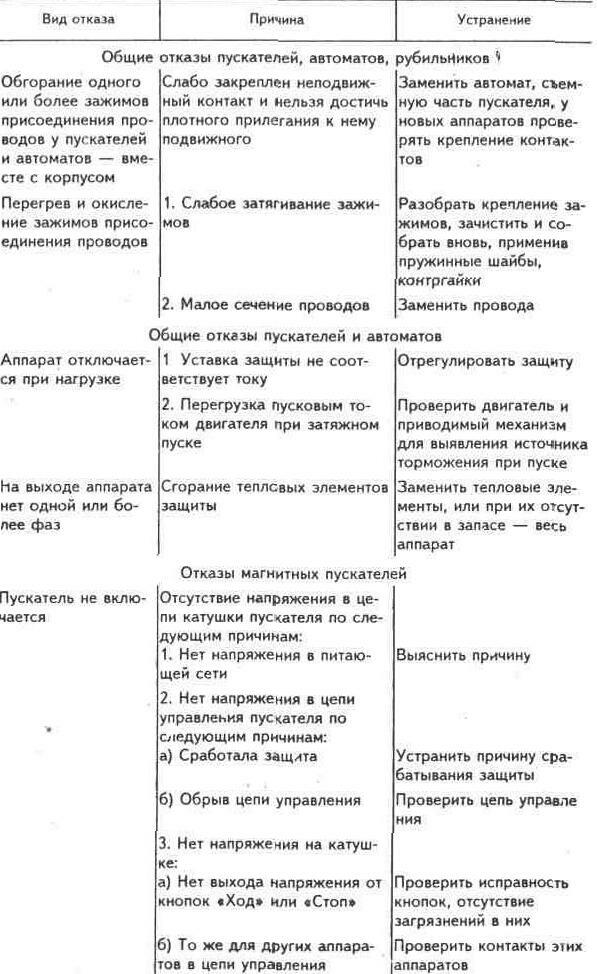

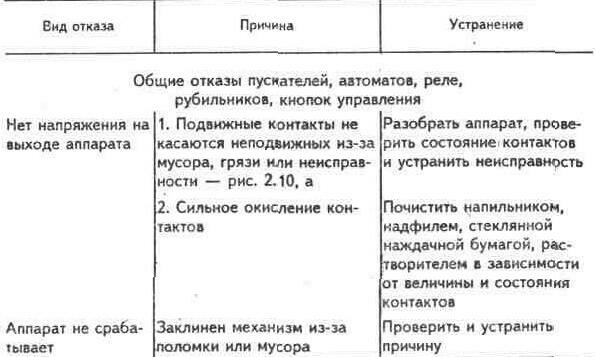

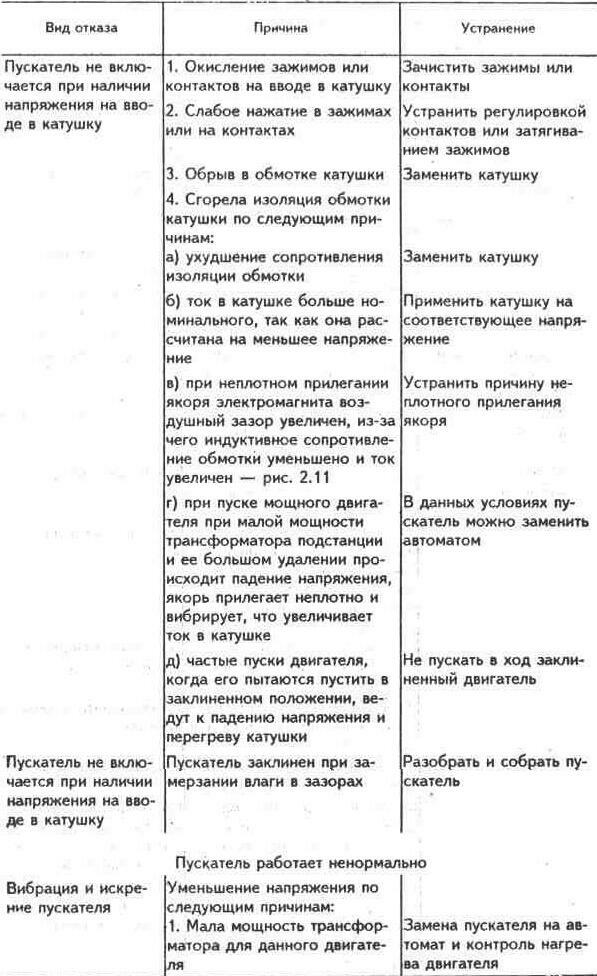

Таблица 2.33 ОТКАЗЫ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ

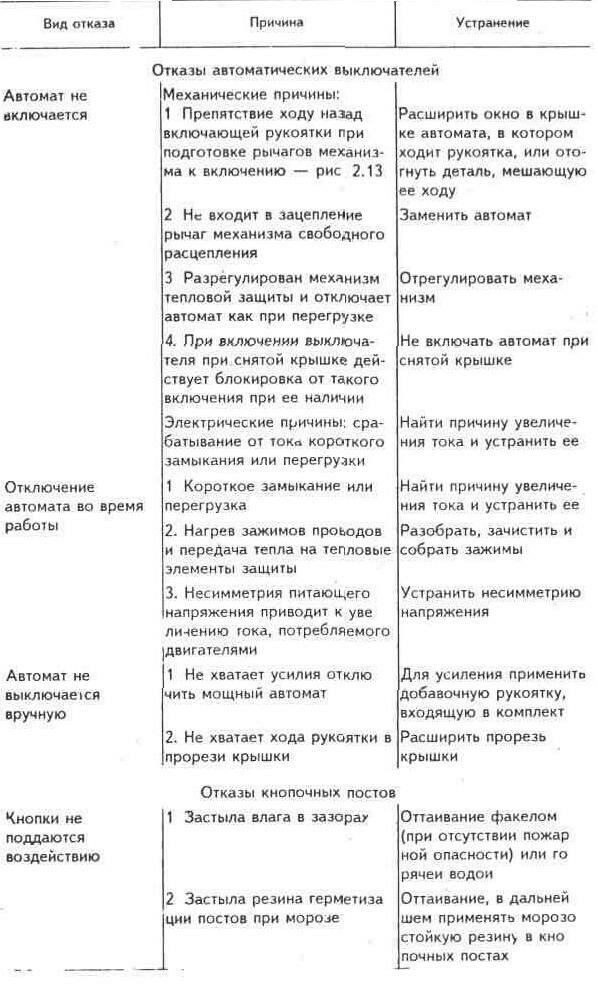

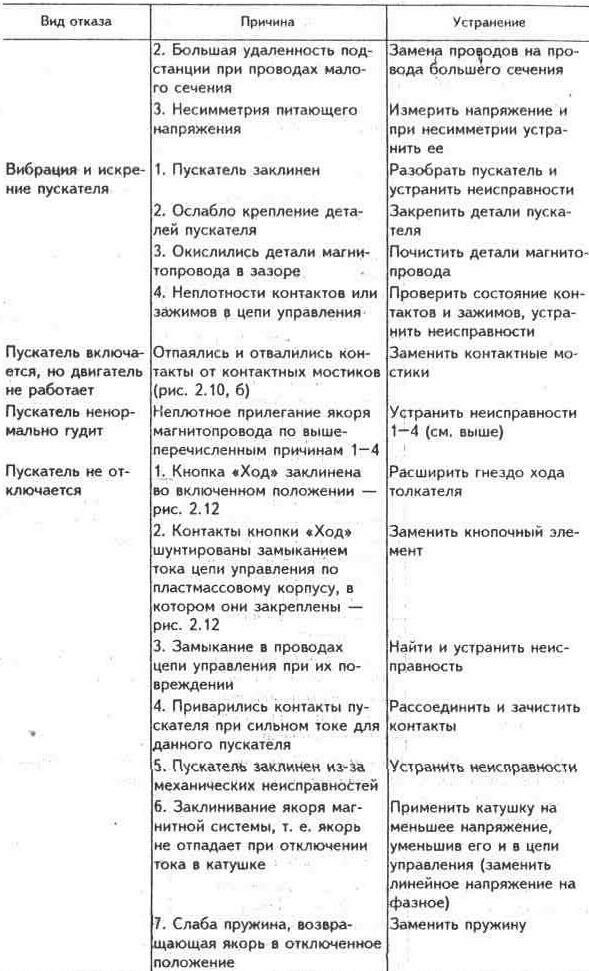

Продолжение табл. 2.33


Продолжение табл. 2.33


Продолжение табл. 2.33


Продолжение табл. 2.33


Окончание табл. 2.33


Примечание. Несимметрия питающего напряжения обычно выражается в понижении напряжения одной из фаз. Причиной часто является сгорание зажима или перегорание предохранителя в сети до того места, где эта несимметрия ощущается. Место повреждения можно найти, измеряя напряжения в фазах относительно земли, двигаясь по направлению к питающему трансформатору. Если неисправность на участке другой службы, то об этом сообщается электрикам этой службы.

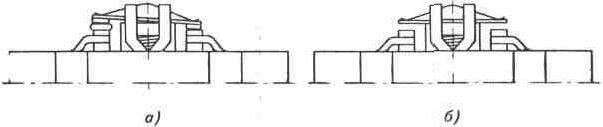

Рис. 2.10. Отсутствие касания контактов пускателя:

а) наличие препятствия между контактами; 6) контакты отпаялись от мостика.

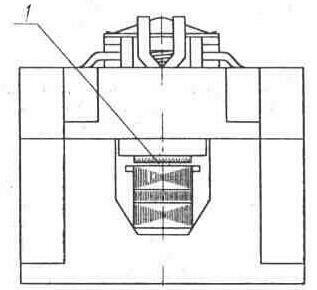

Рис. 2.11. Неплотное прилегание якоря электромагнита пускателя:

1 — воздушный зазор.

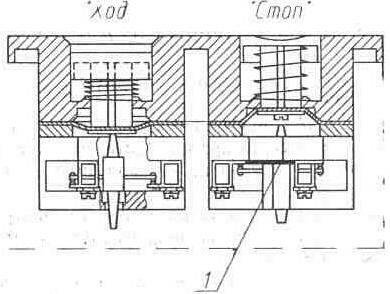

Рис. 2.12. Неисправности кнопочного поста управления типа ПКЕ—222—2У2 — заклинивание кнопки «Ход» во включенном положении и замыкание неподвижных контактов кнопки «Стоп» по пластмассовому корпусу: 1 — место замыкания


Рис. 2.13. Автомат не отключается и его нельзя подготовить к включению — препятствие ходу рукоятки автомата при отводе ее назад.

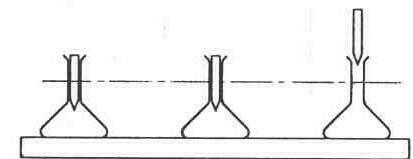

Рис. 2.14. Нож рубильника не входит в контактную стойку.


Рис. 2.9. Принцип ycтройства разъемною контактного соединения.

1 — зануляющий (заземляющий) стержень с гнездом, 2 — силовые стержни с гнездами, 3 — изоляционные распорные диски, 4 —- замок, 5 — жили кабеля, б — корпус половины разъема.
