2.7.1. Общие сведения

В справочнике рассматривается электрооборудование напряжением до 1000 В, а трансформаторы для электроснабжения этого электрооборудования имеют на входе напряжение более 1000 В — в основном 6, 10 кВ. Но иметь представление о трансформаторах и их отказах начинающему электрику нужно, исходя из их важности в электроснабжении и влиянии на качество напряжения в сети, чтобы не искать причины плохого качества напряжения в самой сети при неисправностях трансформатора.

Большинство потребителей получает электроэнергию от трансформаторов, преобразующих электроэнергию высокого напряжения в энергию напряжения, применяемого потребителем — 380/220 В. В основном применяются трансформаторы трехфазные двухобмоточные с масляным охлаждением, в особых условиях могут применяться трансформаторы сухие и с кварцевым заполнением.

Условное обозначение типа трансформатора состоит из букв, означающих число фаз, вид охлаждения и цифр, показывающих мощность и напряжения высшее и низшее.

Число фаз трансформатора обозначается: О — однофазный, Т — трехфазный.

Обозначения вида охлаждения трансформаторов показаны в табл. 2.19.

Основные данные некоторых трансформаторов показаны в табл. 2. 20, где ТМ — трехфазный с масляным охлаждением, цифра через черточку означает номинальную мощность трансформатора в кВ*A, ВН — высшее напряжение, НН — низшее напряжение, XX — холостой ход, КЗ — короткое замыкание.

Напряжение короткого замыкания Uk — напряжение, которое надо приложить к его первичной обмотке при замкнутой накоротко вторичной, чтобы по обмоткам трансформатора протекал номинальный ток.

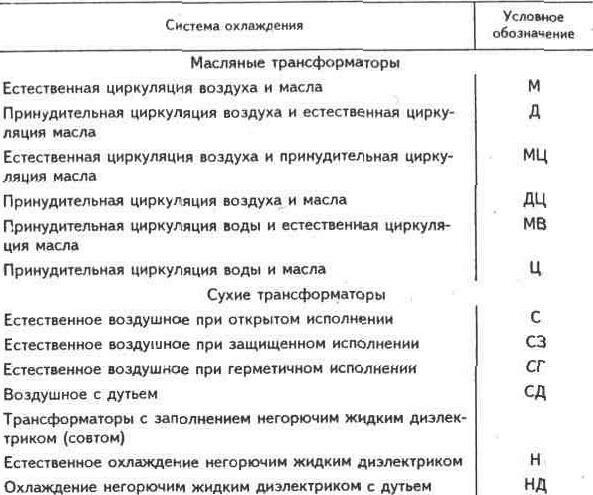

Таблица 2.19 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВИДА ОХЛАЖДЕНИЯ ТРАНСФОРМАТОРОВ
