2.6.3. Тиристоры

Тиристором .называется полупроводниковый прибор на основе четырехслойной структуры р-n-р-n, имеющий три р-n перехода. Напряжения подводятся так, что крайние переходы работают в прямом направлении, а средний — в обратном направлении. Прибор обладает свойством диода.

Если у прибора сделаны выводы только от крайних областей структуры, то он называется диодным тиристором или динистором.

Триодный тиристор, или просто тиристор, включается импульсами тока управления, а выключается или подачей обратного напряжения или прерыванием тока с помощью другого аппарата.

Запираемый тиристор выключается с помощью импульсов тока управления

Симистор (симметричный тиристор) является эквивалентом встречно-параллельного соединения двух тиристоров и способен при открытом состояние пропускать ток в обоих направлениях. Включение происходит импульсами тока управления.

Оптронный тиристор включается с помощью светового сигнала.

Основные параметры некоторых тиристоров показаны в табл. 2.15,

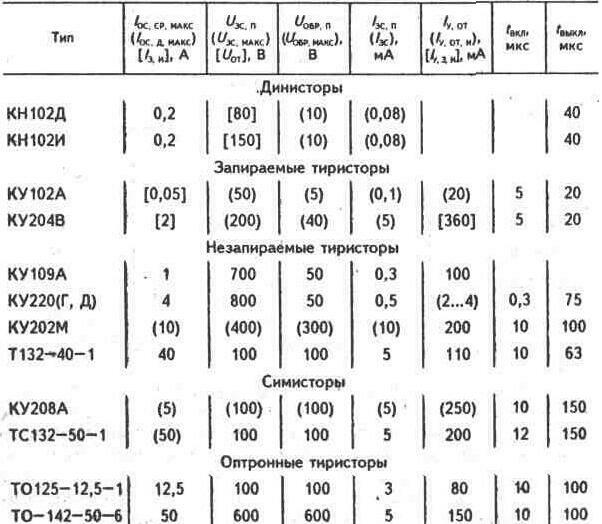

Таблица 2.15 ТИРИСТОРЫ


где Iос.ср.макс-ток в открытом состоянии средний максимально допустимый;

Iос, д. макс — ток в открытом состоянии действующий максимально допустимый;

Iз,и-ток запираемый импульсный (для запираемых тиристоров);

Uзс, п — напряжение в закрытом состоянии повторяющееся — наибольшее мгновенное значение напряжения, прикладываемое к тиристору;

Uзс. МАКС — напряжение в закрытом состоянии максимально допустимое;

Uот — напряжение открывания динистора;

Uобр, п — напряжение обратное повторяющееся, наибольшее значение напряжения, прикладываемого к тиристору;

Uобр, макс — напряжение обратное допустимое, максимальное значение;

Iзс, п — ток в закрытом состоянии повторяющийся;

Iзс — постоянный ток в закрытом состоянии;

Iу,от — т управления отпирающий;

Iу, от, и ~ отпирающий импульсный ток управления;

Iу, з, и — ток управления запирающий импульсный;

tвкл — время включения;

tвыкл — время выключения.

Тиристоры применяются в преобразователях электрической энергии.
