2.12. Датчики систем автоматического регулирования

Состояние машин и установок можно контролировать не только человеком, но и специальными устройствами, называе

мыми чувствительными элементами или датчиками. Сигнал от датчика подается на устройство сравнения вместе с заданным сигналом, сигнал разности подается на усилитель, и этот усиленный сигнал действует на исполнительный органа изменяющий состояние регулируемого объекта.

В электроустановках датчик воздействует на электрическую цепь, включая или выключая ее, изменяя электрическое сопротивление или вырабатывая электричество.

Всегда важно выбрать место установки датчика. Например, в системе водяного отопления от электрокотла датчик температуры ставится на выходе ее из котла, чтобы подавать сигнал на включение и отключение нагревательных элементов котла для поддержания температуры воды на выходе котла соответствующей заданной. При установке датчика в других местах котел может не отключиться даже при аварийных режимах работы, например, при отсутствии циркуляции воды и перегреве котла.

Датчики температуры

Термопреобразователи сопротивления (термометры сопротивления) применяются для передачи сигнала о температуре объекта на расстоянии от объекта до показывающего прибора, т. е. для дистанционного измерения температуры. Их принцип работы основан на свойстве металлов изменять удельное сопротивление при изменении температуры. Схема термопреобразователя сопротивления показана на рис. 2.38.

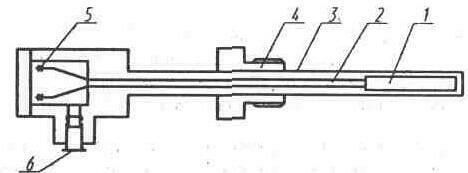

Рис. 2.38. Схема термопреобразователя сопротивления

1 — чувствительный элемент, 2 — провода, 3 — корпус, 4 — штуцер крепления корпуса, 5 — клеммы, 6 — штуцер для вывода проводов.

Чувствительный элемент термопреобразователя состоит из проволоки, намотанной на каркас. В зависимости от материала проволоки различаются термопреобразователи сопротивления медные (ТСМ) и платиновые (ТСП). Размер каркаса чувствительного элемента от 60 до 100 мм. Каркас вставляется в конец корпуса защитной арматуры, а на другом конце корпуса имеется головка с зажимами для проводов, идущих от чувствительного элемента. На корпусе имеется штуцер для его крепления на технологическом оборудовании.

Термопреобразователи различаются монтажной длиной — расстоянием от штуцера до конца, в котором находится чувствительный элемент, которая может меняться от 80 до 3150 мм.

Пределы измеряемой температуры термопреобразователя

от -200 до 600 -С.

Термоэлектрические преобразователи (термопары) служат также для дистанционного измерения температуры. Их принцип действия основан на использовании ЭДС, получаемой от двух спаянных концов разного металла, если их спай и свободные концы находятся при разных температурах.

Термоэлектрические преобразователи обозначаются в зависимости от применяемых сплавов: хромель—копель — ТХК, хромель—алюмель — ТХА, платинородий—платина — ТПП, платинородий (30% родия) — платинородий (6% родия) —

ТПР.

Термоэлектрический преобразователь устроен аналогично

термопреобразователю сопротивления. Длина его монтажной части до 10 м, пределы измеряемой температуры — от -50 до

1800 °С.

Особенность применения термоэлектрических преобразователей заключается в необходимости компенсации температуры холодных концов спая. Если температура холодных концов, равная температуре окружающего воздуха, будет изменяться, а температура измеряемой среды будет неизменной, то значения термо-ЭДС будут также изменяться. Неизменность показаний прибора достигают электрической компенсацией влияний температуры в месте установки прибора, воспринимающего термо-ЭДС. Для этого термоэлектрический преобразователь присоединяют к вторичному прибору специальными компенсационными проводами (табл. 2.51).

Манометрические термометры применяются для дистанционного измерения температуры. Их принцип действия основан на зависимости между температурой и давлением жидкости или газа при постоянном объеме. Схема манометрического

термометра показана на рис. 2.39.

Прибор состоит из термобаллона, соединенного капилляром с вторичным прибором — манометром. В манометре капилляр соединяется с трубчатой пружиной, которая скручиваемся или раскручивается в зависимости от давления жидкости

или газа в системе манометра, зависящего от температуры измеряемой среды, куда помещен термобаллон. Пружина действует на механизм манометра, воздействующий на показывающие и регулирующие устройства (стрелки, самописцы, контакты).

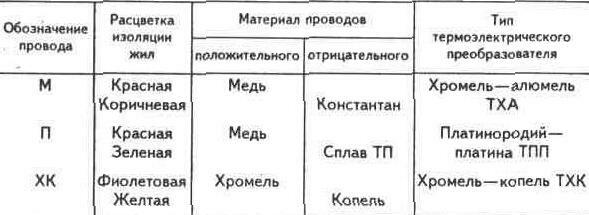

Таблица 2.51 ДАННЫЕ ТЕРМОЭЛЕКТРОДНЫХ ПРОВОДОВ


Манометрические термометры могут быть газовые, жидкостные и конденсационные, самопишущие, сигнализирующие и показывающие. К последним относятся газовые типа ТГП—100, конденсационные типа ТКП—100. Пределы измерения различных типов приборов от —50 до 600 °С, длина капилляра от 1,6 до 40 м.

Терморезисторы широко применяются в устройствах автоматики. Они встраиваются в обмотки электродвигателей, если применяется устройство температурной защиты, являются датчиками в регуляторах температуры.

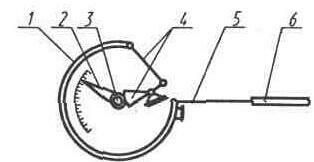

Рис. 2.39. Схема манометрического термометра:

1 — пружина манометрическая, 2 — стрелка показывающая, 3 — ось, 4 — механизм передаточный, 5 — капилляр, 6 — термобаллон.

Биметаллические элементы являются датчиками температурами. Их принцип действия основан на свойстве пластинки,

сваренной иэ двух разных металлов, изгибаться из-за разного удлинения этих металлов при нагревании. Биметаллические

элементы применяются в приборах для регулирования температуры различных сред, в защитных тепловых реле, применяемых в бытовых приборах и в промышленных установках

Датчики давления

Для измерения давления в различных средах широко применяются манометры. Чувствительными элементами манометры являются плоские или гофрированные мембраны, мембранные коробки, сильфоны и различного рода манометрические пружины.

В системах автоматики применяются электроконтактактные

манометры типов ЭКМ-1У, ЭКМ-2У, ВЭ-16Р6 с пределами измерения от 0,1 до 160 МПа. Схема электроконтактного манометра показана на рис. 2.40.


Pиc. 2.40. Электрическая схема электроконтактного манометра.

1 — стрелка, 2 — шкала, 3 — зажимы выводов, связанные с неподвижными контактами и стрелкой, 4 — контакты подвижные

Датчики уровня

Датчики уровне служат для контроля уровня жидкостей в резервуарах и для подачи сигналов о регулировании этого

уровня.

Электродный датчик имеет короткий и длинный электроды, укрепленные в коробке зажимов. Короткий электрод является контактом верхнего уровня, а длинный — нижнего уровня. Датчик соединяется проводами со станцией управления.

двигателем насоса. Касание коротким электродом воды приводит к отключению пускателя насоса, понижение уровня воды ниже длинного электрода приводит к включению насоса.

Электродные датчики применяются и в других установках, кроме насосных, например, в системе подкачки воды в парогенераторах.

Поплавковое реле применяется в отапливаемых резервуарах. Одна из конструкции этого реле состоит из коромысла, на конце которого подвешены на тросе один над одним два поплавка. Верхний поплавок представляет собой емкость дном вверх, а нижний — емкость дном вниз. Ось коромысла заходит в корпус, где кулачками переключает тумблер, включающий или отключающий двигатель насоса.

При снижении уровня воды конец коромысла опускается под действием веса поплавков и воды в нижнем поплавке, кулачок коромысла включает насос, воздействуя на тумблер.

При повышении уровня воды поплавки поднимаются, коромысло под действием противовеса поднимает конец с тросом и переключает тумблер на остановку насоса.

Электроконтактные манометры также применяются как датчики уровня, так как каждый уровень воды соответствует определенному ее давлению. При этом шкала манометра должна иметь достаточно большие деления, чтобы установить пределы давления на включение и отключение насоса с помощью подвижных контактов на приборе.

Для определения уровня сыпучих материалов в бункерах служат мембранные датчики уровня, которые крепятся в отверстии стенки бункера. В них мембрана воздействует на контакты, замыкая или размыкая цепь управления загрузочными или разгрузочными устройствами.

Датчики освещенности и пламени

Для включения и отключения уличного освещения применяются фотореле, датчиком освещенности с которыми применяются фотосопротивления ФСК—Г1. Они представляют собой герметические корпуса с окном со стеклом для освещения фотосопротивления, которое находится внутри. Наружу выведены два контакта для припайки проводов.

Для контроля пламени в топках на жидком топливе применяются фотореле — приборы контроля пламени, датчиками которых являются фотоголовки ФСК—6, внутри которых за стеклом находятся два фоторезистора.

Механические контактные датчики

Принцип работы датчиков такой же, как кнопочных постов, только переключаются они не вручную, а различными выступающими деталями механизмов, действующими на штоки и педали, несущие подвижные контакты. Широкое распространение имеют конечные выключатели, сигнализирующие о положении различных механизмов, служащие для их остановки или изменения направления движения. Конечные выключатели, имеющие малые габариты, называются микропереключателями.

Бесконтактные датчики перемещения

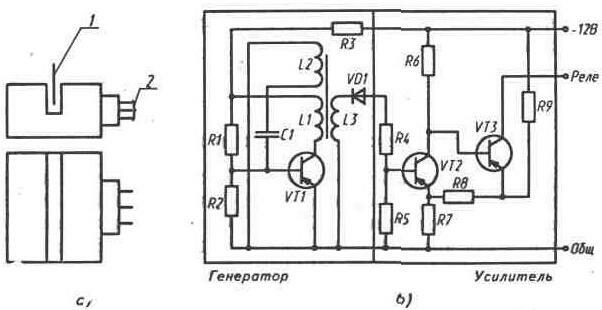

Пример конструкции датчика показан на рис. 2.41, о, его принципиальная схема — на рис. 2.41, б. Датчик состоит из генератора и усилителя на транзисторах. На генератор воздействует внешняя стальная пластина, связанная с движущейся частью объекта регулирования, например, с цепью транспортера. При введении в зазор корпуса датчика металлической пластины между базовой и коллекторной обмотками трансформатора происходит уменьшение коэффициента обратной связи генератора, вызывающее срыв генерации. В усилителе нормально закрытый выходной транзистор открывается, что дает сигнал на срабатывание реле и блока управления. Детали датчика залиты в компаундную смолу, поэтому он является водозащищенным и выдерживает экстремальные температуры производственных условий.


Рис. 2.41. Бесконтактный датчик перемещения типа КВД—6:

о) общий вид: 1 — пластина металлическая на контролируемом механизме, 2 провода для присоединения к пульту управления; 6) принципиальная схема.

Неисправности датчиков

При выборе датчиков нужно учитывать соответствие условий внешней среды и напряжения, при которых они будут работать, исполнению датчиков. Датчик также должен иметь запас по измеряемому параметру. Например, если термоэлектрический преобразователь поместить в среду с большей температурой, чем та, которая указана на его корпусе или в его документации, то он выйдет из строя. Следует иметь в виду, что при выходе из строя системы регулирования температуры может быть перегрев объекта регулирования и выход из строя термоэлектрического преобразователя.

Для подключения термоэлектрических преобразователей к измерительным приборам применяют специальные термоэлектродные провода с двумя жилами из специально подобранных металлов и сплавов, которые в интервале температур от 0 до 100 С развивают такую же термо-ЭДС, как и соответствующий преобразователь. Плюсовая жила провода должна присоединяться к плюсовому термоэлектроду, а минусовая — к минусовому. Данные по термоэлектродным проводам приведены в табл. 2.51.

Неисправности термоэлектрического преобразователя при работе вместе с конечным прибором приведены в табл. 2.52.

В манометрах органом, воспринимающим давление, являются мембраны, коробки, сильфоны и трубки, и надежность манометра зависит от герметичности этих устройств.

В системе регулирования уровня воды с помощью электроконтактных манометров может быть неустойчивая работа и подгорание контактов манометра, промежуточных реле и пускателя. Причина в том, что стрелка манометра, с которой связан подвижный контакт, не сразу устанавливается в положение равновесия при переключении насоса из-за колебаний давления в системе, которое воспринимает стрелка. Колебание стрелки, несущей подвижный контакт, приводят к включению и выключению насоса, что приводит снова к колебаниям, которые могут быть незатухающими, что может вывести из строя двигатель насоса.

Для обеспечения устойчивости могут быть механические и электрические корректирующие устройства.

Механическое корректирующее устройство может быть в виде успокоителя — демпфера в трубке, подводящей воду к манометру, но оно не всегда эффективно.

Если электрическое корректирующее устройство не предусмотрено схемой, то оно может быть сделано в виде цепочки последовательно соединенных конденсатора и резистора, присоединенных параллельно контактам манометра. Эти детали можно расположить в любом удобном месте, например, в пульте управления, присоединив к соответствующим точкам схемы. Величины емкости и сопротивления можно подобрать опытным путем.

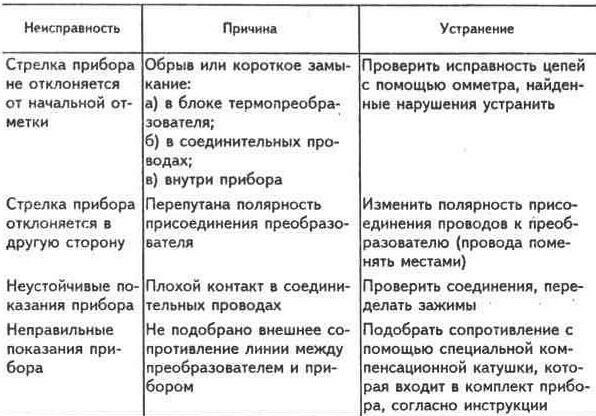

Таблица 2.52 НЕИСПРАВНОСТИ ТЕРМОЭЛЕКТРИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ ПРИ РАБОТЕ С ПРИБОРОМ


Примечание: ремонт всех приборов производится специализированными организациями.

Чтобы полностью исключить влияние неустойчивого включения контактов манометра на работу системы, можно применить задержку их влияния на систему с помощью реле времени. Для этого размыкающий контакт реле времени включается параллельно контактам манометра. Реле времени включается сразу после касания контактов манометра, потом происходит задержка времени включения размыкающего контакта, пока стрелка манометра не успокоится, после чего контакт реле времени размыкается.— рис. 2.42.

Датчики уровня поплавковые, электродные и мембранные при низкой температуре являются неработоспособными. Первые два вмерзают в воду и требуют обогрева, которое не всегда возможно осуществить. Мембрана датчика уровня для сыпучих материалов при низкой температуре также не работает и выходит из строя, поэтому и хранить их нужно при положительной температуре.


Рис. 2.42. Коррекция системы автоматического управления насосом с электроконтактным манометром:

о) цепь RC, присоединенная параллельно контактам манометра; б) размыкаемые контакты реле времени, присоединенные параллельно контактам манометра.

Если в воде, где применяется электродный датчик, много минеральных частиц, то они осаждаются на электродах и детали крепления электродов, что приводит к нарушению работы системы автоматики, и нужна чистка датчика. При повышенной температуре на электродах осаждается также накипь, что требует более частой чистки.

В корпусах фотосопротивлений и фотоголовок активный элемент защищен стеклом, через которое он освещается. Стекло может загрязняться, а у датчиков пламени топок покрываться сажей, поэтому стекло датчиков нужно периодически чистить.

На датчик может влиять посторонний свет, нарушая работу установки. Например, освещение датчика наружного освещения ночью вызывает отключение наружного освещения. Освещение может быть фарами машин, от близко расположенного светильника, от снежной поверхности. Для защиты от случайного освещения можно применить козырек из жести, влияние снежного покрова можно устранить регулировкой переменного резистора в цепи фотореле.

На работу контактных механических датчиков влияют условия среды. Сырость, агрессивная среда приводят к окислению контактов и всех металлических деталей, так что датчик трудно разобрать для ремонта, и приходится его заменять. При понижении температуры при наличии сырости все подвижные детали смерзаются и заклиниваются, и датчик перестает работать. Запыленность также ведет к отказу датчиков.

Всех этих недостатков лишены бесконтактные датчики перемещения. Они также безопасны, так как электронное устройство имеет малое напряжение питания — 12 В.
