2.10.5. Неисправности и отказы электрических машин

Большинство неисправностей и отказов электрических машин разного принципа действия приведены в табл. 2.44. Многие неисправности один электрик устранить не в состоянии, поэтому подробно устранение таких неисправностей не приводится. При выходе из строя обмотки машина отправляется в капитальный ремонт (имеется в виду, что размеры и вес машины позволяют ее перевозить обычным транспортом). Также приведены некоторые сведения по устранению часто встречающихся неисправностей — вибраций и снижения сопротивления изоляции.

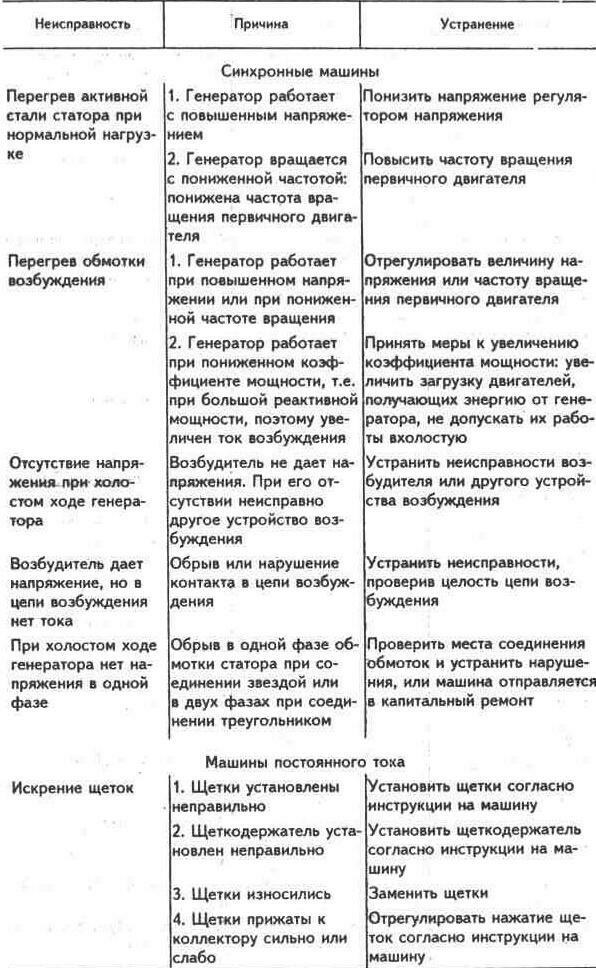

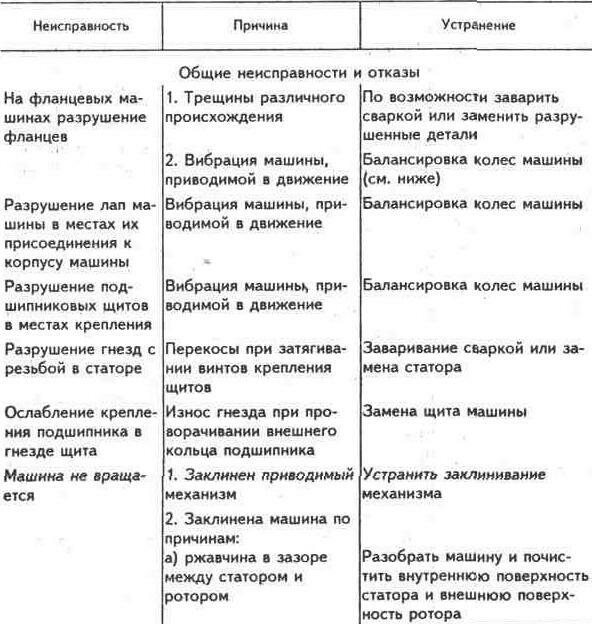

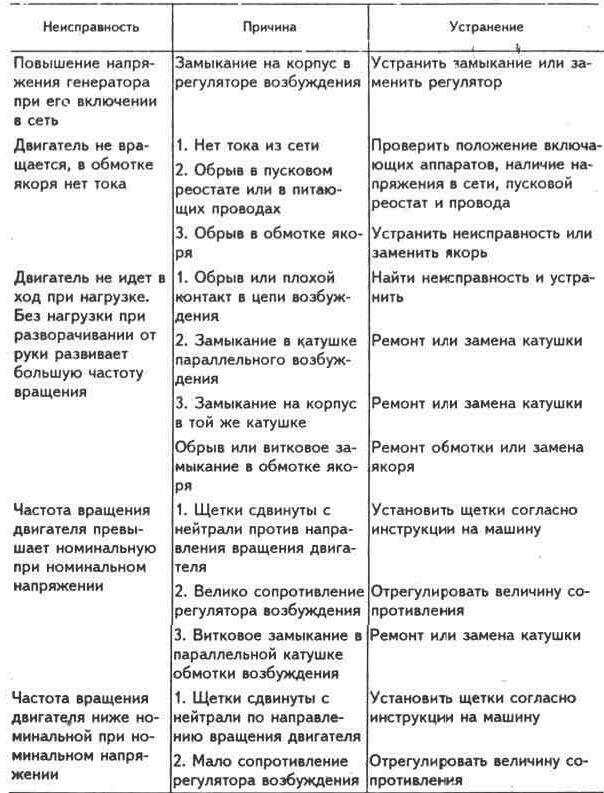

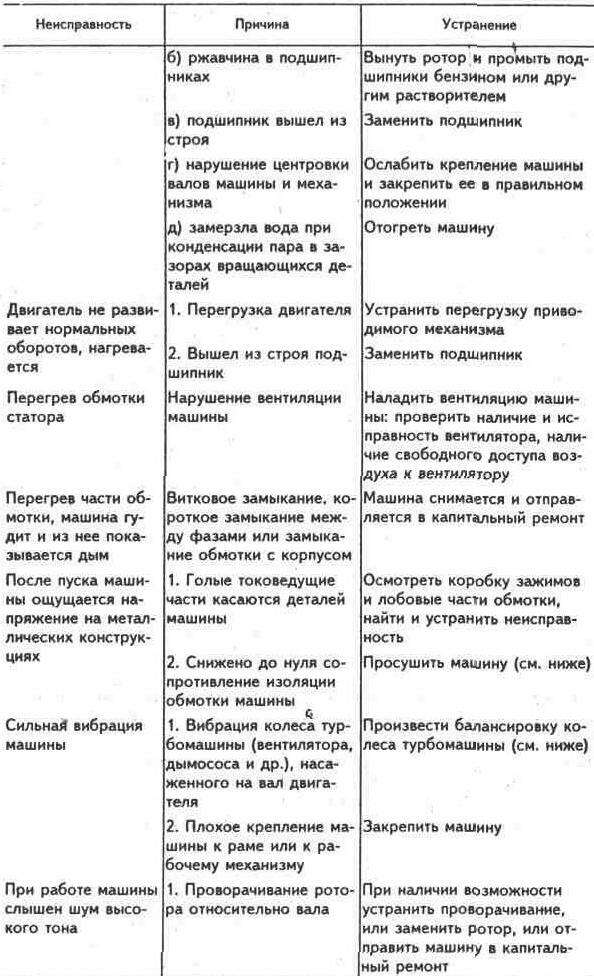

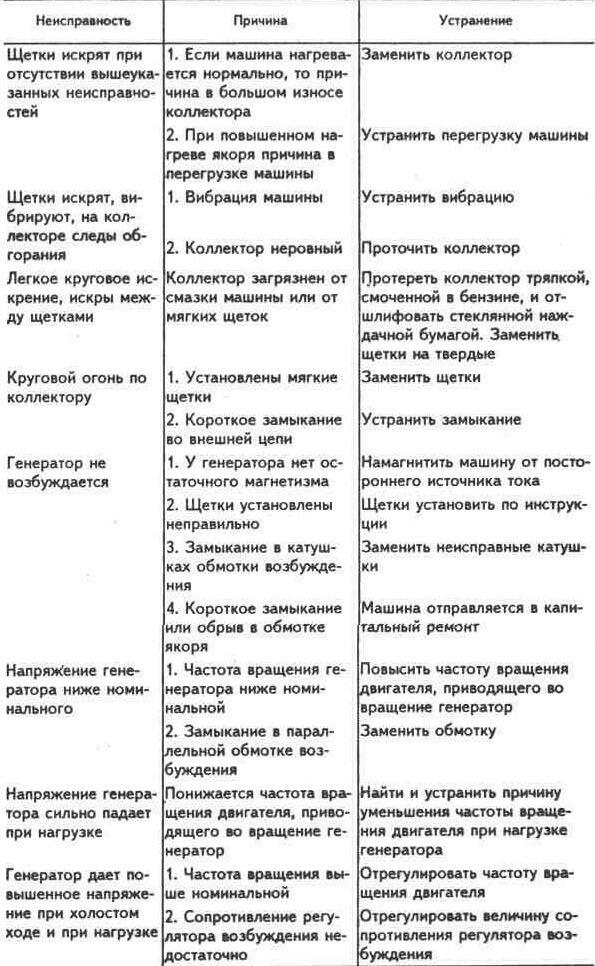

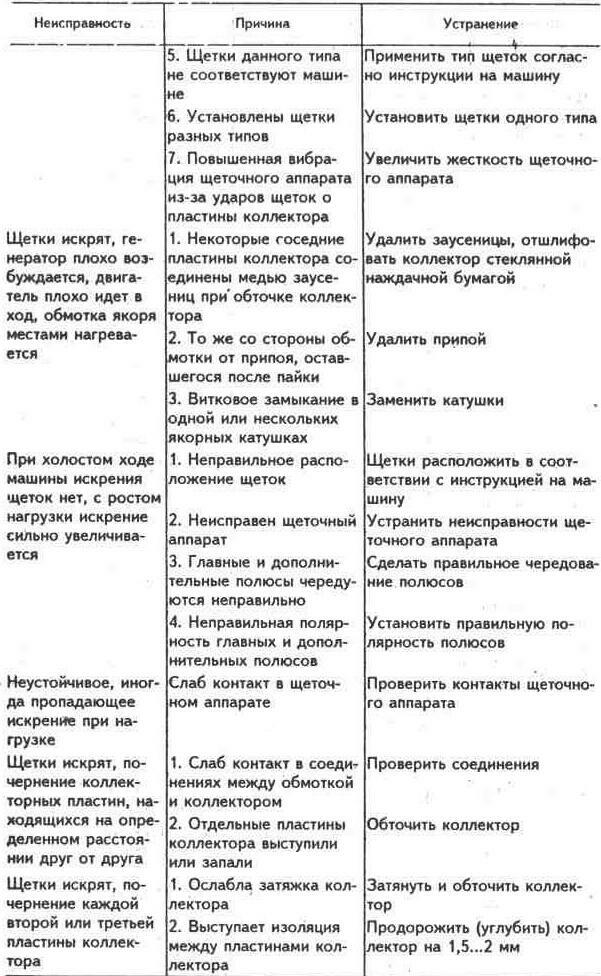

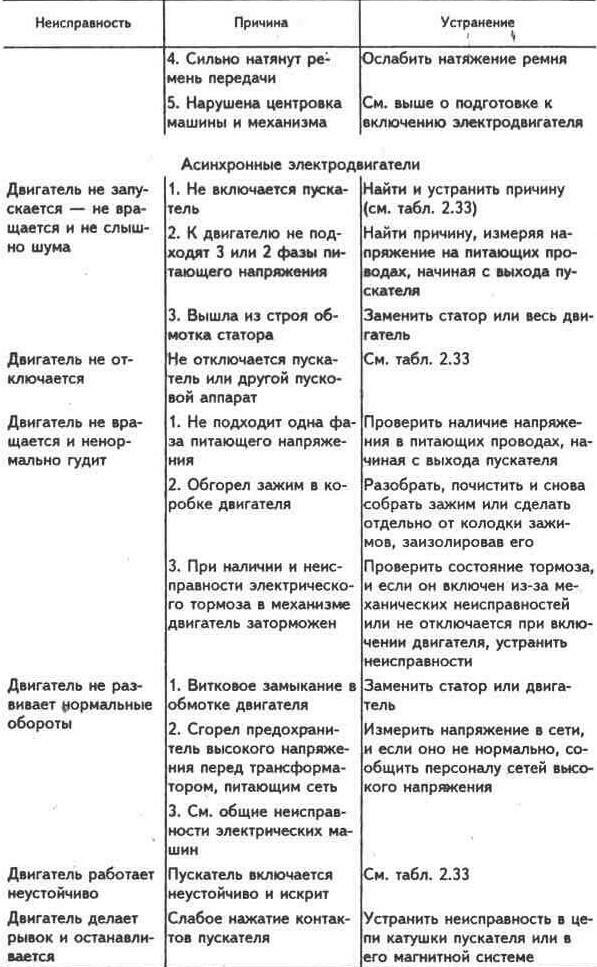

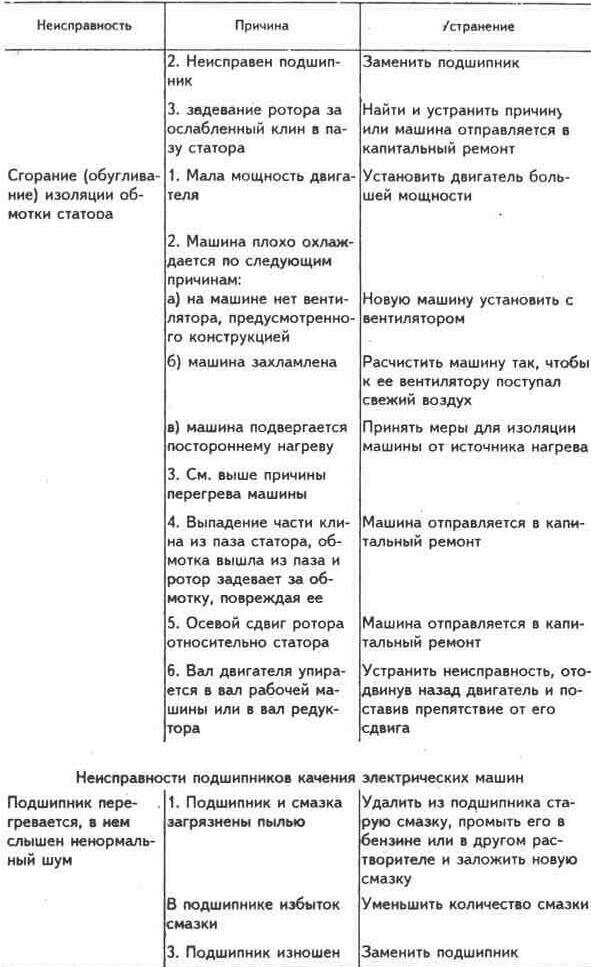

Таблица 2.44 НЕИСПРАВНОСТИ И ОТКАЗЫ ЭЛЕКТРИЧЕСКИХ МАШИН

Продолжение табл. 2.44

Продолжение табл. 2.44

Продолжение табл. 2.44

Продолжение табл. 2.44

Продолжение табл. 2.44

Продолжение табл. 2.44

Окончание табл. 2.44

Устранение вибраций электрических машин

Электрические машины часто подвергаются вибрации со стороны механизмов, связанных с ними, например, колес турбомашин-вентиляторов, дымососов и т. д. При этом ослабляется крепление двигателей и рабочих машин, выходят из строя подшипники и другие детали двигателей и рабочих машин. Часто пытаются устранить это явление усилением крепления двигателя и рабочей машины, установкой машины на пружины, но это не помогает.

Дело в том, что в данных случаях причиной бывает неуравновешенность рабочего колеса машины относительно его оси из-за того, что в какой-то его части сосредоточена масса больше, чем в противоположной, и эта часть с большой массой всегда оказывается внизу, если колесо вращать от руки, а потом дать возможность остановиться.

Устранить явление можно привариванием к колесу в более легкой части, которая оказывается наверху, уравновешивающего груза. Если есть возможность, лучше всего приварить болт, а потом на него накручивать гайки, пока эта часть будет не на верху, а в разных местах при нескольких остановках при вращении от руки. После этого гайки нужно приваривать к болту — рис. 2.34.

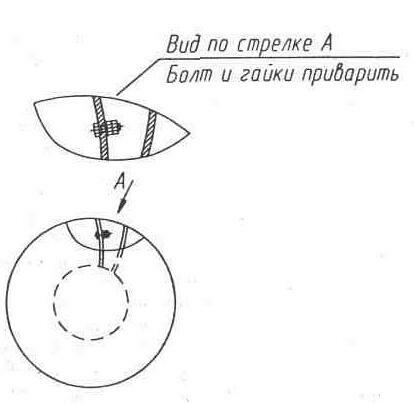

Рис. 2.34. Уравновешивание рабочего колеса дымососа.

Вибрация возможна и при вертикальном положении оси

колеса.

В таком случае колесо вместе с двигателем нужно снять и установить в горизонтальном положении на опорах для балансировки тем же способом.

Сушка электрических машин

Увлажнение изоляции электрических машин может произойти из-за условий внешней среды, в которых находится машина во время транспортировки, хранения, монтажа или эксплуатации. Поэтому необходимо проверять сопротивление изоляции электрических машин перед их монтажом, после работы на открытом воздухе или в помещении с повышенной влажностью перед новым сезоном работы в этих условиях (сельское хозяйство), после перерывов в работе и периодически в сроки, устанавливаемые ответственным за электрохозяйство. Величину допустимого сопротивления изоляции ГОСТ рекомендует принимать равной одному килоому на один вольт рабочего напряжения машины, и для машин, рассчитанных на напряжение до 1000 В, нормой считается 500 кОм.

Распространенными способами сушки электрических машин являются сушка нагревом от внешнего источника тепла и нагревом током, протекающим в обмотке машины.

Сушка внешним нагревом производится с разборкой машины. Разборка машины необходима не только для улучшения сушки и сокращения ее времени, но и для полного удаления влаги и ржавчины из зазора машины при сильном ее увлажнении.

Простейшим способом сушки внешним нагревом является нагрев лампами накаливания, помещаемыми внутрь статора машины на лист железа или асбеста. Лучше брать две лампы, мощность которых зависит от мощности двигателя, например, при мощности двигателя 30 кВт можно взять две лампы мощностью по 300 Вт, для двигателя 75 кВт — две лампы по 500 Вт, для двигателя 110 кВт — две лампы 1000 Вт.

Вместо ламп накаливания внешний нагрев может осуществляться также с помощью трубчатых электронагревателей — ТЭН соответствующих размеров и Мощности, устанавливаемых внутрь статора на теплостойкую подкладку.

Нагрев машины может быть также струей горячего воздуха от воздухонагревателя, например, электрокалорифера, в сушильном шкафу или около мощного источника тепла. Приносит пользу сушка на свежем воздухе под лучами солнца летом.

Сушка нагревом обмотки машины током, протекающим в ней, производится при наличии подходящего источника тока, при этом машина не разбирается. Данный метод пригоден при несильной увлажненности изоляции, когда не видно на обмотке капель влаги. При этом при сушке трехфазного двигателя его ротор затормаживается, при фазном роторе кольца ротора соединяются вместе. К обмотке статора подводится трехфазный ток такого напряжения, чтобы в обмотке получить ток, равный примерно 0,5Iн (/н — номинальный ток двигателя). Для поддержания такого тока напряжение сушки может быть равным 0,1Uн (Uн — номинальное напряжение двигателя). Для сушки могут применяться трехфазные трансформаторы с вторичным напряжением 36 В, изготовляемые промышленностью, например, типа ТСЗ-2,5/1, с помощью которого может быть высушен двигатель мощностью от 30 кВт. Для сушки двигателей мощностью от 30 до 55 кВт нужно два таких трансформатора, соединенных параллельно.

При отсутствии трехфазного трансформатора сушка двигателя может производиться с помощью сварочного трансформатора. При этом, если двигатель имеет шесть выводных концов, то обмотки его фаз соединяются последовательно. Присоединение однофазного напряжения к трем выводным концам при соединении обмоток двигателя звездой или треугольником дает неравный ток в обмотках двигателя, при этом при соединении звездой нужно соединять вместе два выводных зажима. Поэтому при трех выводных концах обмоток двигателя нужно периодически пересоединять провода к разным зажимам двигателя (рис. 2.35).

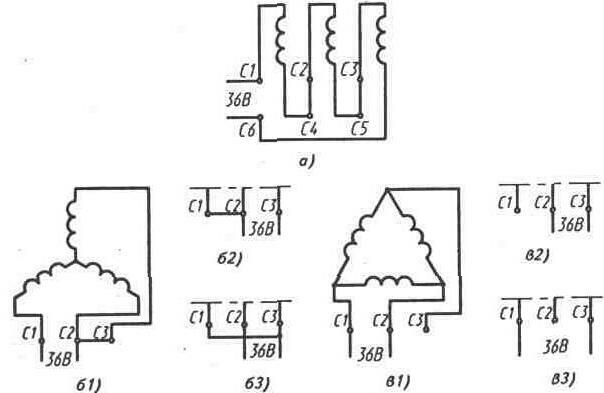

Рис. 2.35. Схема сушки асинхронного электродвигателя от трансформатора 36 В:

о) двигатель имеет шесть выводов обмоток; 6) двигатель имеет три вывода и соединен звездой; в) двигатель имеет три вывода и соединен треугольником; б1)~б3), в1)-в3) — последовательность периодических пересоединений при подводе тока.

Обозначение выводов обмоток электрических машин

Для присоединения к сети новых электрических машин или доставленных из ремонта надо знать назначение выводных концов их обмоток. Выводные концы электрических машин маркируются путем выбивания знаков на наконечниках выводных концов обмоток, а если наконечники малы, то на металлических кольцах у наконечников, или надписями на пластмассовых кольцах у наконечников.

Маркировка выводов электрических машин приведена а табл. 2.45 и 2.46.

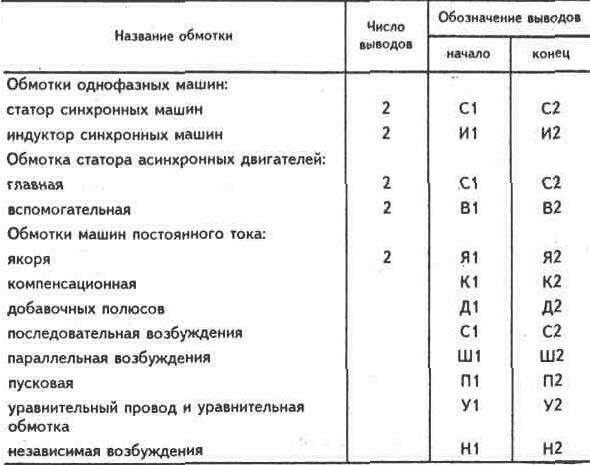

Таблица 2.45 ОБОЗНАЧЕНИЕ ВЫВОДОВ ОБМОТОК ЭЛЕКТРИЧЕСКИХ МАШИН

У многоскоростных машин много выводных концов в коробках зажимов в соответствии с количеством частот вращения, на которые они рассчитаны при соответствующем соединении выводных концов. Нужную частоту вращения можно получить, соединив выводные концы согласно рис. 2.16.

Таблица 2.46 ОБОЗНАЧЕНИЕ ВЫВОДОВ ОБМОТОК ЭЛЕКТРИЧЕСКИХ МАШИН
