2.10.3. Синхронные машины

Схема синхронной машины показана на рис. 2.24. Синхронная машина отличается от асинхронной тем, что ток в обмотке ротора появляется не при вращении ее в магнитном поле статора, а подводится к ней от постороннего источника постоянного тока. Статор синхронной машины выполнен так же, как и асинхронной, и на нем обычно расположена трехфазная обмотка. Обмотка ротора образует магнитную систему с тем же числом полюсов 2р, что и у статора. Она создает магнитный поток возбуждения и называется обмоткой возбуждения. Вращающаяся обмотка ротора соединяется с внешней

цепью источника постоянного тока с помощью контактных колец и щеток. При вращении ротора с частотой n2 его магнитное поле возбуждения наводит в статоре ЭДС E1, частота которой

f1=p*n2/60

При подсоединении обмотки статора к нагрузке протекающий по ней ток будет создавать магнитный поток, частота вращения которого

n1=60f1/p

Из сравнения этих выражений видно, что п1 =n2 т. е. магнитные поля статора и ротора вращаются с одинаковой частотой, поэтому такие машины называются синхронными.

Рис. 2.24. Схема синхронной машины:

В — обмотка возбуждения, Uв — напряжение В цепи возбуждения

Результирующий магнитный поток создается совместным действием обмоток возбуждения и статора и вращается с той же частотой, что и ротор.

Обмотка якоря в синхронной машине — обмотка, в которой индуцируется ЭДС и к которой присоединяется нагрузка.

Индуктор в синхронной машине — часть машины, на которой расположена обмотка возбуждения.

В схеме на рис. 2.24 статор является якорем, а ротор — индуктором, но может быть и обращенная схема, в которой статор — индуктор и ротор — якорь.

Синхронная машина может работать генератором или двигателем.

В машине с неподвижным якорем применяются две разновидности ротора: явнополюсный ротор имеет явно выраженные полюсы, неявнополюсный ротор не имеет явно выраженных полюсов.

Постоянный ток в обмотку возбуждения синхронной машины может подаваться от специального генератора постоянного тока, установленного на валу машины и называемого возбудителем, или от сети через полупроводниковый выпрямитель.

Наибольшее распространение получил генераторный режим работы синхронных машин, и почти вся электроэнергия вырабатывается синхронными генераторами.

Синхронные двигатели применяются при мощности более 600 кВт и до 1 кВт как микродвигатели.

Синхронные генераторы на напряжение до 1000 В применяются в агрегатах для автономных систем электроснабжения. Данные некоторых таких генераторов приведены в табл. 2.42. Агрегаты с этими генераторами могут быть стационарными и передвижными. Большинство агрегатов применяются с дизельными двигателями, но приводом их могут быть газовые турбины, электродвигатели и бензиновые двигатели.

Неисправности синхронных машин приведены в табл. 2.44.

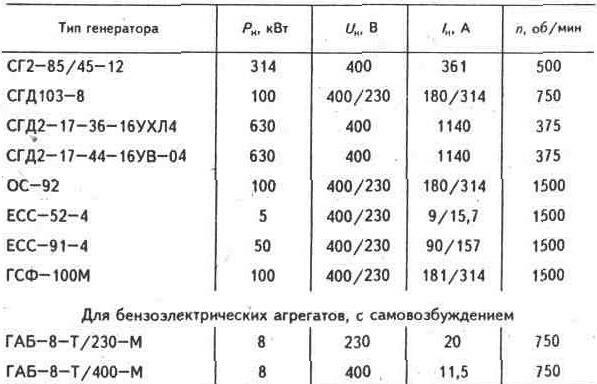

Таблица 2.42 СИНХРОННЫЕ ЯВНОПОЛЮСНЫЕ ГЕНЕРАТОРЫ ДЛЯ АВТОНОМНЫХ ЭНЕРГЕТИЧЕСКИХ СИСТЕМ
