Какие применяют электрические санитарно-гигиенические приборы?

Электрические утюги выпускают следующих типов: УТ — с терморегулятором; УТП — с терморегулятором и пароувлажнителем; УТПР — с терморегулятором, пароувлажнителем и разбрызгивателем; УТУ — с терморегулятором, утяжеленный. Их различают по массе (0, 68—2, 5 кг) и мощности (0, 4 и 1 кВт). Температуру нагрева утюга устанавливают лимбом биметаллического терморегулятора.

Электроутюг состоит из подошвы 7 (рис. 18) из алюминиевого сплава с залитым в него трубчатым электронагревателем 2, кожуха 9 из жаростойкой пластмассы, защищенного от нагрева подошвы теплоизолирующей прокладкой 4, ручки 7 и крышки б, изготовленных из ударопрочной пластмассы, соединительного шнура 5 с подвижным вво-

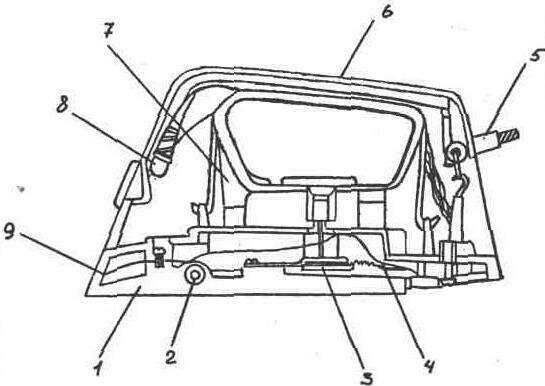

Рис. 18. Электроутюг

дом и сигнальной лампы, информирующей о работе терморегулятора 3. Терморегулятор автоматически поддерживает заданную температуру подошвы.

Приборы мягкой теплоты — это электрические грелки, одеяла, бинты, пледы и др. Они одинаковы по конструкции и отличаются лишь внешним оформлением. На тканой основе располагают зигзагообразный гибкий нагревательный элемент, в цепи питания которого предусмотрен аварийный термовыключатель. Это устройство помещают сначала в изолирующий полиэтиленовый, а затем в декоративный чехол. Большая часть изделий оснащена переключателями для изменения температуры нагрева.

В качестве нагревательных элементов применяют нихромовую проволоку, навитую на асбестовую нить, вплетенную в тканевую основу или расположенную в кремний органической изоляции, а также углеграфитовое волокно, покрытое фторопластовой оболочкой. Рабочая температура нагревательного элемента не превышает 70°С;

Фены предназначены для сушки волос. Состоят из пластмассового корпуса, в котором находятся спираль, натянутая на каркас из фарфора или слюдопласта, вентилятор с электродвигателем, переключатель мощности и аварийный термовыключатель. В ручных фенах теплый воздух направляют непосредственно на волосы, в настольных подают по соединительному шлангу в пластиковый колпак.
