Какие применяют электрические устройства для отопления и нагрева воды?

Электроотопление имеет ряд преимуществ перед традиционными видами отопления: удобство эксплуатации, постоянная готовность приборов к работе, надежность, возможность индивидуального терморегулирования. Кроме того, не требуется заготавливать и хранить топливо, уменьшаются расходы на обслуживание. В то же время электроотопление — это самый энергоемкий и дорогой вид электрификации быта. Для обогрева 1 м^2 площади необходима установленная мощность 100— 200 Вт при годовом расходе энергии 5—15 тыс. кВт • ч. Расход электроэнергии для горячего водоснабжения на семью из трех-четырех человек составляет около 2 тыс. кВт • ч в год.

Наиболее распространены переносные электроотопительные приборы мощностью 0, 5—1, 25 кВт. По способу теплопередачи их классифицируют на приборы со свободной (электроконвекторы) и вынужденной (электротепловентиляторы) конвекцией, излучением (электрокамины и ИК-обогреватели), конвекцией и излучением (электрорадиаторы).

Электроконвекторы (рис. 16) предназначены для общего обогрева помещения. В качестве нагревателей используют: спирали из нихрома, закрепленные в несколько рядов на изоляторах; тканые элементы, состоящие из проволоки, вплетенной в нагревостойкую ткань; трубчатые плоские и ребренные нагреватели.

Электрокамины служат для местного обогрева; их делят на функциональные и декоративные.

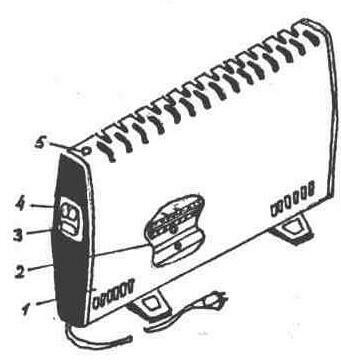

Рис. 16. Электроконвектор:

1 - корпус; 2 - нагревательный элемент; 3 -ручка; 4 -выключатель; 5 — индикаторная лампа

В декоративные камины входят устройство, имитирующее горение дров, и нагревательный блок. Имитация пламени создается при вращении вертушек различной формы с прорезями, установленных в потоке света, излучаемого на полупрозрачный экран. Нагреватели — ТЭНы или спирали из нихрома, размещенные в трубках из кварцевого стекла.

Электрорадиаторы применяют для общего отопления помещения. Они бывают панельными и секционными. Теплота от трубчатого нагревательного элемента передается корпусу промежуточным теплоносителем — минеральным маслом. Температуру изменяют с помощью встроенного биметаллического регулятора. Предусмотрено автоматическое отключение нагревателя при температуре корпуса 130°С.

Бытовые электроводонагреватели делят на три основные группы: переносные приборы (электрические чайники, самовары; -кипятильники), проточные и аккумуляционные водонагреватели.

Аккумуляционные водонагреватели низкого давления типа ЭВАН (рис. 17) с трубчатым нагревательным элементом мощностью 1, 24 кВт устанавливают в ванной комнате. При вместимости устройства 10, 40 и 100 л вода нагревается до максимальной температуры в течение 1; 3, 2 и 7, 8 ч. Диапазон ее регулирования 35—85°С. Прибор присоединяют к водопроводной сети с помощью стандартного смесителя, что позволяет подавать воду наружной температуры через кран или душ.

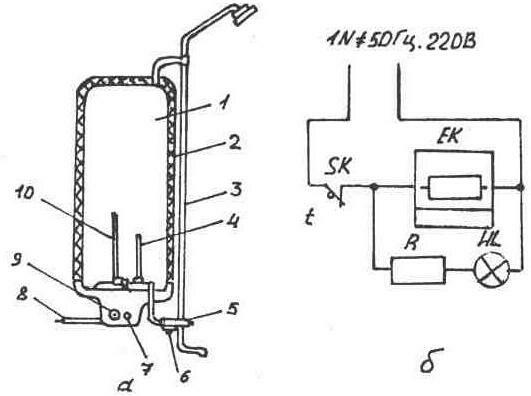

Рис. 17. Электроводонагреватель ЭВАН - 100/1. 25: а —устройство; б — электрическая схема; 1 — бак; 2 — кожух с теплоизоляцией; 3 — трубка смесителя; 4 -терморегулятор; 5 — смеситель; 6 — патрубок для ввода холодной воды; 7 — сигнальная лампа; 8 — шнур электропитания; 9—лимб регулятора температуры; 10 — нагреватель

Быстродействующий водонагреватель ЭВБО-10/ 1, 00 мощностью 1 кВт и вместимостью 10л размещают на кухне. Время нагревания воды до температуры 85°С не более 60 мин; температуру воды изменяют терморегулятором.
