6.1.3.Типы деталей и конструкция

Типы используемых микросхем приведены в таблице. Вместо микросхем серии К561 возможно использование микросхем серии К 1561. Можно попытаться применить некоторые микросхемы серии К 176 и зарубежные аналоги.

Сдвоенные операционные усилители (ОУ) серии К 15 7 можно заменить любыми сходными по параметрам одиночными ОУ общего назначения (с соответствующими изменениями в цоколёвке и цепях коррекции), хотя применение сдвоенных ОУ удобнее (возрастает плотность монтажа). ОУ синхронного детектора D6, как уже указывалось выше, по своим параметрам должен приближаться к прецизионным ОУ. Кроме типа, указанного в таблице, подойдут К140УД14, 140УД14. Возможно применение ОУ К140УД12, 140УД12, КР140УД1208 в соответствующей схеме включения.

Таблица. Используемые микросхемы.

К применяемым в схеме металлоискателя резисторам не предъявляется особых требований. Они лишь должны иметь прочную конструкцию и быть удобны для монтажа. Номинал рассеиваемой мощности 0,125 - 0,25(Вт).

Потенциометр компенсации R6 желателен многооборотный типа СП5-44 или с нониусной подстройкой типа СП5-35. Можно обойтись и обычными потенциометрами любых типов. В этом случае желательно их использовать два. Один - -для грубой подстройки, номиналом 10(к0м), включенный в соответствии со схемой. Другой - для точной подстройки, включенный по схеме реостата в разрыв одного из крайних выводов первого потенциометра, номиналом 0,5-1(к0м).

Конденсаторы С 15, С 17 - электролитические. Рекомендуемые типы - К50-29, К50-35, К53-1, К53-4 и др. малогабаритные. Остальные конденсаторы, за исключением конденсаторов колебательных контуров приемной и излучающей катушек, - керамические типа К 10-7 (до номинала 68(нФ)) и металлопленочные типа К73-17 (номиналы выше 68(нФ)). Конденсаторы контуров - С2 и С5 - особые. К ним предъявляются высокие требования по точности и термостабильности. Каждый конденсатор состоит из нескольких (5...10 шт.) конденсаторов, включенных в параллель. Настройка контуров в резонанс осуществляется подбором количества конденсаторов и их номинала. Рекомендуемый тип конденсаторов К 10-43. Их группа по термостабильности - МПО (т.е. приблизительно нулевой ТКЕ). Возможно применение прецизионных конденсаторов и других типов, например, К71-7. В конце концов, можно попытаться использовать старинные термостабильные слюдяные конденсаторы с серебряными обкладками типа КСО или полистирольные конденсаторы.

Диоды VD1-VD10 типа КД521, КД522 или аналогичные кремниевые маломощные.

Микроамперметр - любого типа на ток 100(мкА) с нулем посередине шкалы. Удобны малогабаритные микроамперметры, например, типа М4247.

Кварцевый резонатор Q - любой малогабаритный часовой кварц (аналогичные используются также в портативных электронных играх).

Выключатель питания - любого типа малогабаритный. Батареи питания - типа 3R12 - по международному обозначению, "квадратные" - по нашему.

Пьезоизлучатель Y1 - может быть типа 3П1...3П18. Хорошие результаты получаются при использовании пьезоизлучателей импортных телефонов (идут в огромных количествах "в отвал" при изготовлении телефонов с определителем номера).

Конструкция прибора может быть достаточно произвольной. При ее разработке желательно учесть рекомендации, изложенные ниже, а также в параграфах, посвященных датчикам и конструкции корпусов.

Внешний вид прибора приведен на рис.20.

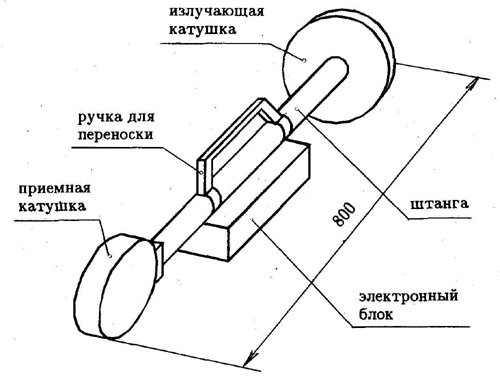

Рис.20. Конструкция металлоискателя по принципу "передача-прием ". Общий вид.

По своему типу датчик предлагаемого металлоискателя относится к датчикам с перпендикулярными осями. Катушки датчика склеены из стеклотекстолита эпоксидным клеем. Этим же клеем залиты обмотки катушек вместе с арматурой их электрических экранов. Штанга металлоискателя изготовлена из трубы из алюминиевого сплава (АМГЗМ, АМГ6М или Д16Т) диаметром 48 мм и с толщиной стенки 2-3 мм. Катушки приклеены к штанге эпоксидным клеем. Соосная (излучающая) - с помощью переходной усиливающей втулки, перпендикулярная к оси штанги (приемная) - с помощью подходящей формы переходника. Указанные вспомогательные детали изготовлены также из стеклотекстолита. Корпус электронного блока изготовлен из фольгированного стеклотекстолита путем пайки. Соединения катушек датчика с электронным блоком выполнены экранированным проводом с внешней изоляцией и проложены внутри штанги. Экраны этого провода подключены только к шине общего провода на плате электронной части прибора, куда также подключаются экран корпуса в виде фольги и штанга. Снаружи прибор покрашен нитроэмалью.

Печатная плата электронной части металлоискателя может быть изготовлена любым из традиционных способов, удобно также использовать готовые макетные печатные платы под DIP корпуса микросхем (шаг 2,5 мм).
